der Prüfspitzen an den Nullleiter,
- den fehlenden Anschluss einer der Prüfspitzen
an das Stromversorgungsnetz.

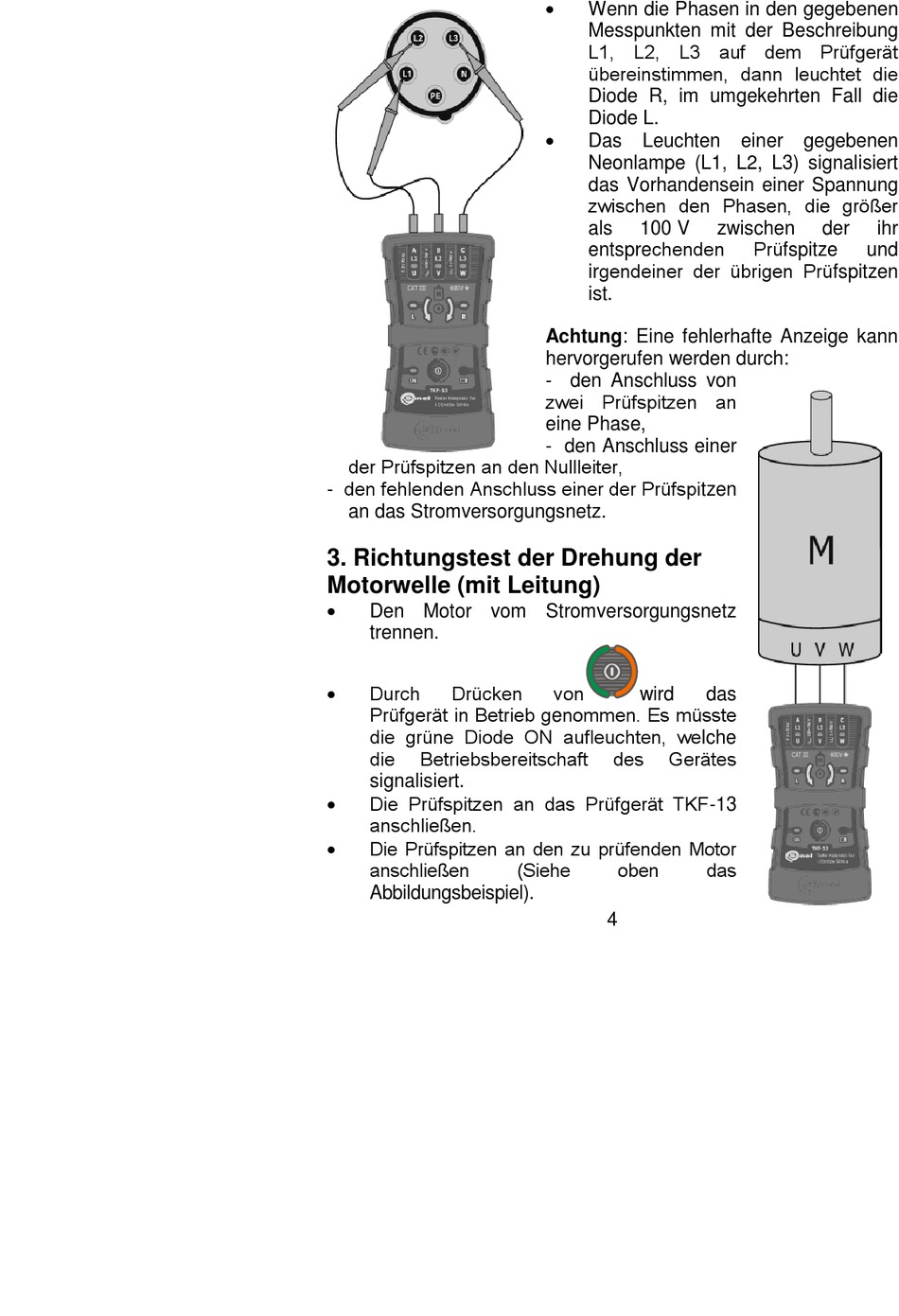

3. Richtungstest der Drehung der
Motorwelle (mit Leitung)
Den Motor vom Stromversorgungsnetz
trennen.
Durch
Drücken
Prüfgerät in Betrieb genommen. Es müsste
die grüne Diode ON aufleuchten, welche
die
Betriebsbereitschaft
signalisiert.
Die Prüfspitzen an das Prüfgerät TKF-13
anschließen.
Die Prüfspitzen an den zu prüfenden Motor
anschließen
Abbildungsbeispiel).
Wenn die Phasen in den gegebenen
Messpunkten mit der Beschreibung
L1, L2, L3 auf dem Prüfgerät
übereinstimmen, dann leuchtet die
Diode R, im umgekehrten Fall die
Diode L.
Das
Leuchten
Neonlampe (L1, L2, L3) signalisiert
das Vorhandensein einer Spannung
zwischen den Phasen, die größer
als
100 V
entsprechenden
irgendeiner der übrigen Prüfspitzen
ist.
Achtung: Eine fehlerhafte Anzeige kann
hervorgerufen werden durch:
- den Anschluss von
zwei Prüfspitzen an
eine Phase,
- den Anschluss einer
von
wird
des
Gerätes
(Siehe
oben
4
einer
gegebenen
zwischen
der
Prüfspitze
und
das
das
ihr
