INSTALLATION
2.5

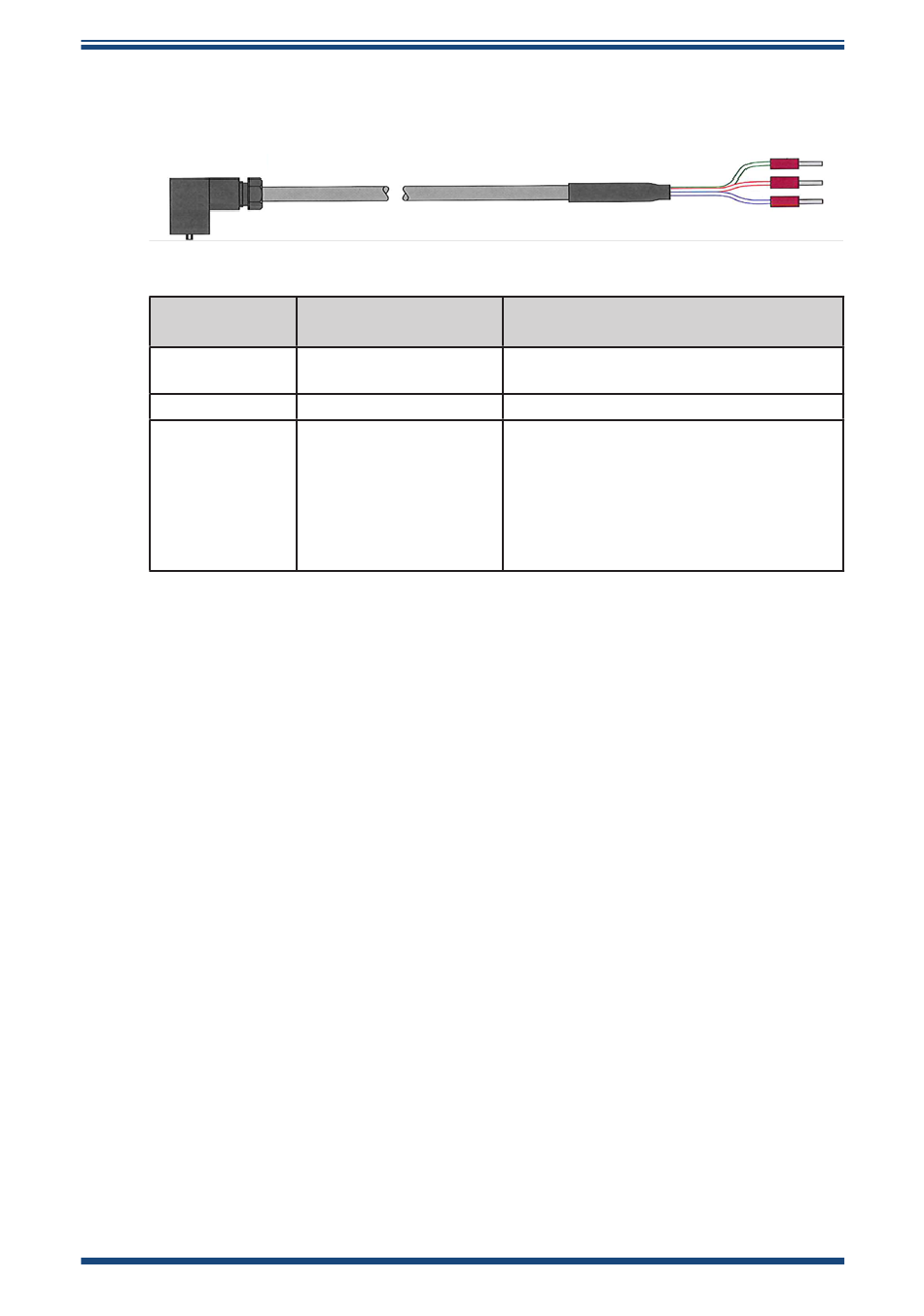

Vorbereiten des Sensorkabels

2.5.1
Elektrische Anschlüsse
Anschlussstift
1
3
GND
Achtung: Für den Sensorbetrieb muss die Rückleitung des 4–20-mA-Signals an eine
geeignete Last oder einen negativen Anschluss der Spannungsversorgung angeschlossen
werden. Wenn dieser Stift nicht belegt ist, kann der Transmitter beschädigt werden. Im
Dokument weiter hinten finden Sie Anschlussbeispiele in den Schaltplänen.
Hinweis: Das Sensorkabel ist standardmäßig im Lieferumfang enthalten. Fertig
verdrahtete Ersatzkabel können über Michell Instruments bezogen werden. Gemäß
den Anweisungen im nächsten Kapitel können Kabel ansonsten auch selbst verdrahtet
werden.
16
Easidew Online Bedienungsanleitung
Michell-
Standardleiterfarbe
Grün
Rot
Blau

Funktion

4–20mA Signal-Rückleitung (negative
Spannungsversorgung -)
Spannungsversorgung (+)
Erde, Anschluss der Kabelschirmung
Dieser Stift ist eine Direktverbindung
zum Metallgehäuse des Transmitters,
aber nicht zur Transmitter-Elektronik,
und ist allein für die Kabelschirmung
vorgesehen.
97094 DE Ausgabe 20, Oktober 2020
