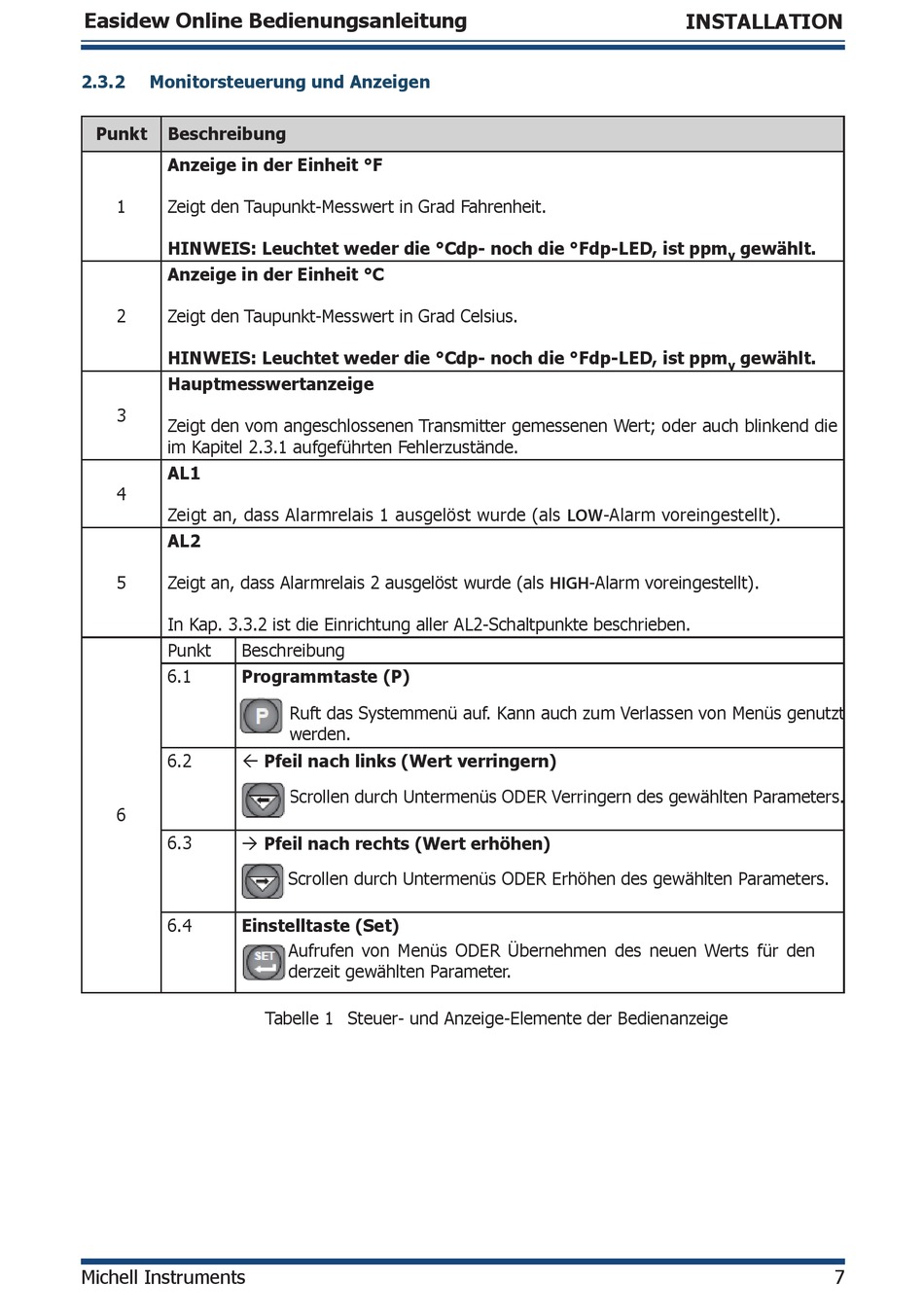

Easidew Online Bedienungsanleitung
2.3.2
Monitorsteuerung und Anzeigen
Punkt
Beschreibung
Anzeige in der Einheit °F
1
Zeigt den Taupunkt-Messwert in Grad Fahrenheit.
HINWEIS: Leuchtet weder die °Cdp- noch die °Fdp-LED, ist ppm
Anzeige in der Einheit °C
2
Zeigt den Taupunkt-Messwert in Grad Celsius.
HINWEIS: Leuchtet weder die °Cdp- noch die °Fdp-LED, ist ppm
Hauptmesswertanzeige
3
Zeigt den vom angeschlossenen Transmitter gemessenen Wert; oder auch blinkend die
im Kapitel 2.3.1 aufgeführten Fehlerzustände.
AL1
4
Zeigt an, dass Alarmrelais 1 ausgelöst wurde (als LOW-Alarm voreingestellt).
AL2
5
Zeigt an, dass Alarmrelais 2 ausgelöst wurde (als HIGH-Alarm voreingestellt).
In Kap. 3.3.2 ist die Einrichtung aller AL2-Schaltpunkte beschrieben.
Punkt
Beschreibung
Programmtaste (P)
6.1
6.2
Pfeil nach links (Wert verringern)
6
Pfeil nach rechts (Wert erhöhen)
6.3
6.4
Einstelltaste (Set)
Michell Instruments
Ruft das Systemmenü auf. Kann auch zum Verlassen von Menüs genutzt
werden.
Scrollen durch Untermenüs ODER Verringern des gewählten Parameters.
Scrollen durch Untermenüs ODER Erhöhen des gewählten Parameters.
Aufrufen von Menüs ODER Übernehmen des neuen Werts für den
derzeit gewählten Parameter.
Tabelle 1 Steuer- und Anzeige-Elemente der Bedienanzeige
INSTALLATION
gewählt.
V
gewählt.
V
7
