INSTALLATION
2.3.8
Befestigung des Monitors
Der Monitor ist zur Befestigung in einer Schalttafel ausgelegt und benötigt einen
Ausschnitt von 46 x 92 mm² (1,8 x 3,6"). Die empfohlene Tafelstärke beträgt 2 bis 5
mm (0,08 bis 0,2").
Die Anbringung des Monitors erfolgt wie nachfolgend beschrieben (s. Abbildung 13 ):
1.
Schieben Sie den Monitor (1) durch den Ausschnitt der Schalttafel (2).
2.
Stützen Sie den Monitor ab und fügen Sie den Halter der Klammer (3) in
die Aussparung (4) an der Oberseite des Monitor-Gehäuses.
3.
Drehen Sie die Halteschraube (5) handfest gegen die Schalttafelrückseite.
4.
Fügen Sie den Halter der zweiten Klammer (6) in die Aussparung auf
der Unterseite des Gerätegehäuses und drehen Sie die Halteschraube
handfest gegen die Rückseite der Schalttafel.
5.
Überprüfen Sie die bündige Ausrichtung des Monitors in der Schalttafel
(2) und drehen Sie die Befestigungsschrauben gleichmäßig gegen die
Schalttafel fest.
14
Easidew Online Bedienungsanleitung
Achtung: Ziehen Sie die Schrauben nicht zu fest an –
dies könnte zum Einreißen des Gehäuses führen.
2
1
6

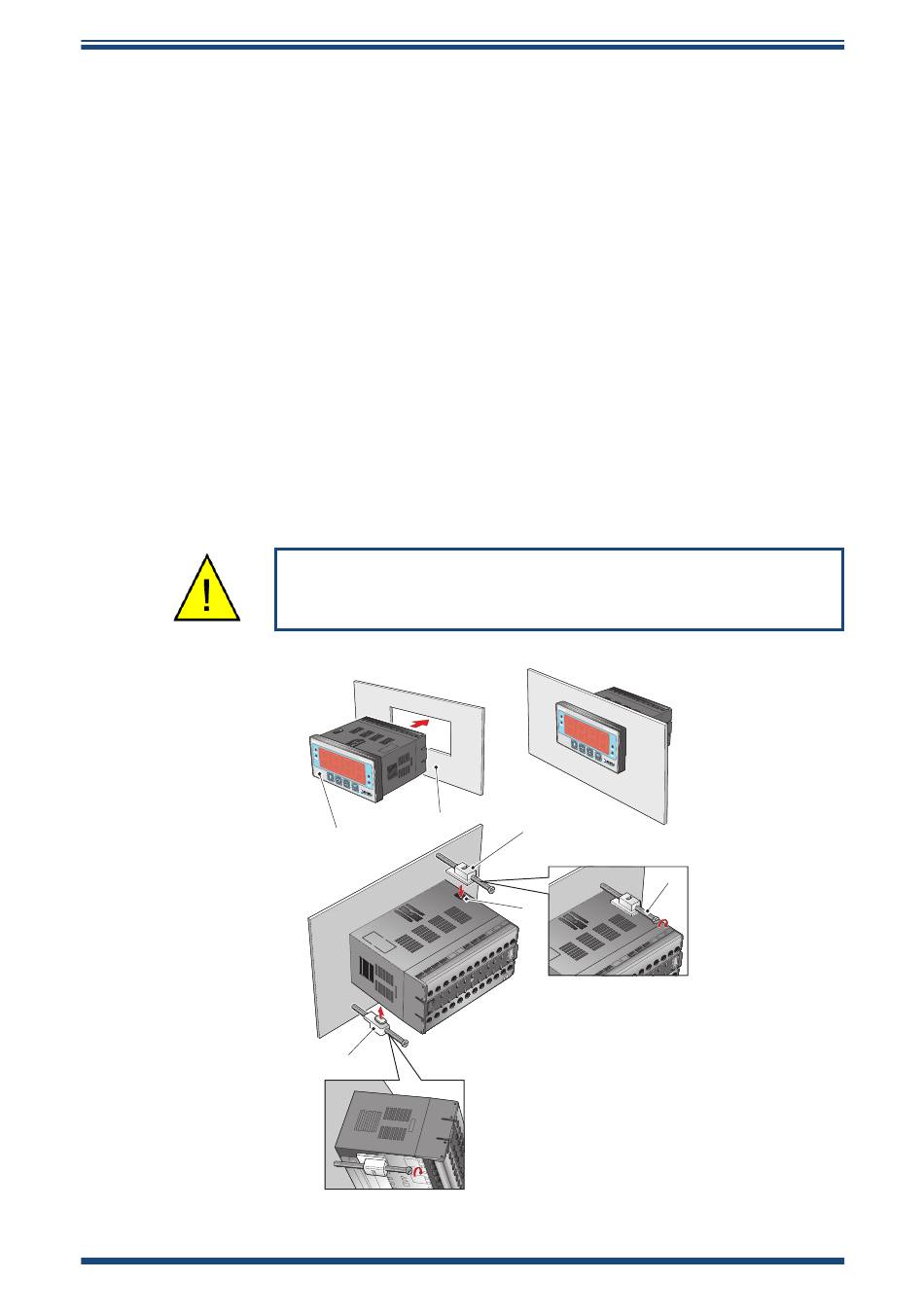

Abb. 13
Befestigung des Monitors
3
5
4
