INSTALLATION
2.3.6
Transmitter-Anschlüsse
Schließen Sie das Transmitterkabel an den Monitor wie unten gezeigt an:
2
3
4
Monitor – Sicht von oben
1.
Schließen Sie die blaue Ader (2) des Transmitter-Kabels an die Klemme 1
am Monitor (1) an.
2.
Schließen Sie die grüne Ader (3) des Transmitter-Kabels an die Klemme
3 am Monitor an.
3.
Schließen Sie die rote Ader (4) des Transmitter-Kabels an die Klemme 4
am Monitor an.
4.
Überprüfen Sie, ob das Transmitter-Kabel richtig angeschlossen wurde.
12
Easidew Online Bedienungsanleitung
2
Transmitter-Anschlüsse

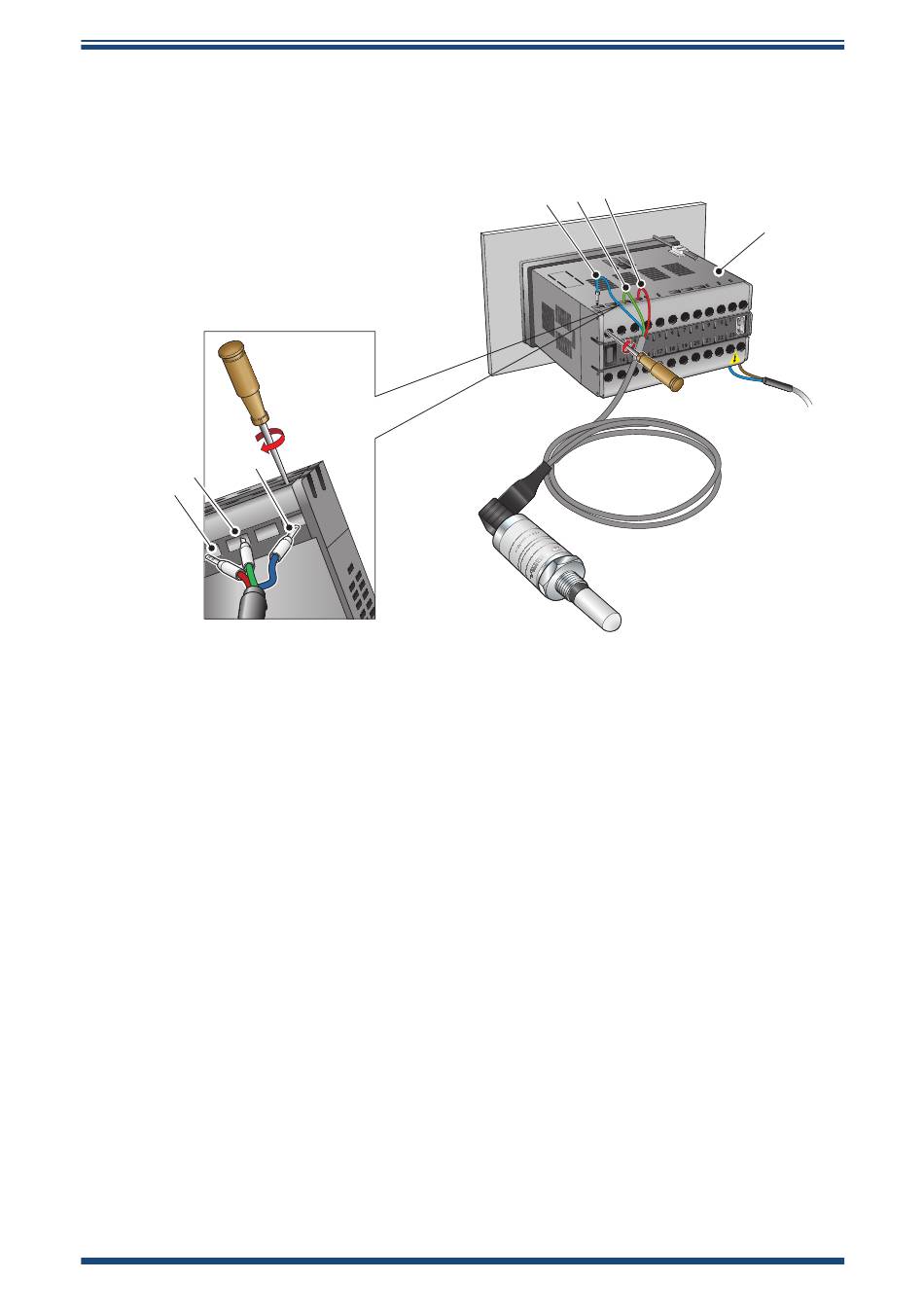

Abb. 11
