EINLEITUNG
Das Easidew Taupunkt-Hygrometer ist ein kontinuierlich arbeitendes Online-Instrument
zum Messen des Wasser-Taupunkts in gasförmigen Probeströmen in einer Vielzahl von
Anwendungen.
Das System besteht aus einem programmierbaren Monitor, das 4–20 mA-
Stromschleifensignal des Easidew Keramik-Metalloxid-Taupunkttransmitters von Michell
empfängt.
Der Arbeitsbereich des Transmitters liegt für Taupunkt-Temperaturen zwischen -100 und
+20ºC Tp (-148 bis +68ºF Tp) bei Betriebsdrücken bis zu 45 Mpa (450 barÜ / 6.500
psig).
Der Monitor verfügt über eine Weiterleitungseinrichtung, die das Ausgangssignal des
Transmitters zwischenspeichert und an externe Systeme weiterleitet. Dieser Messausgang
des Transmitters ist ein 4–20 mA-Stromschleifensignal. Das weitergeleitete Signal kann
als 4–20 mA oder 0–20 mA-Stromschleife konfiguriert werden.
Zwei Alarm-Ausgänge stehen für den Anschluss an externe Systeme zur Verfügung.
Für Alarm 1 sind es ein-polige Kontakte, für Alarm 2 Wechselkontakte; beide Kontakt-
Gruppen sind potenzialfrei. Die Alarm 1-Kontakte (ein-polig) sind ausgelegt für 3A / 250
V, die Alarm 2-Kontakte (Wechsler) für 5A / 250 V.
Es gibt zudem eine digitale Kommunikationsschnittstelle für den Empfang von
Transmitterwerten und Fehlerstatus per Modbus RTU über RS485.

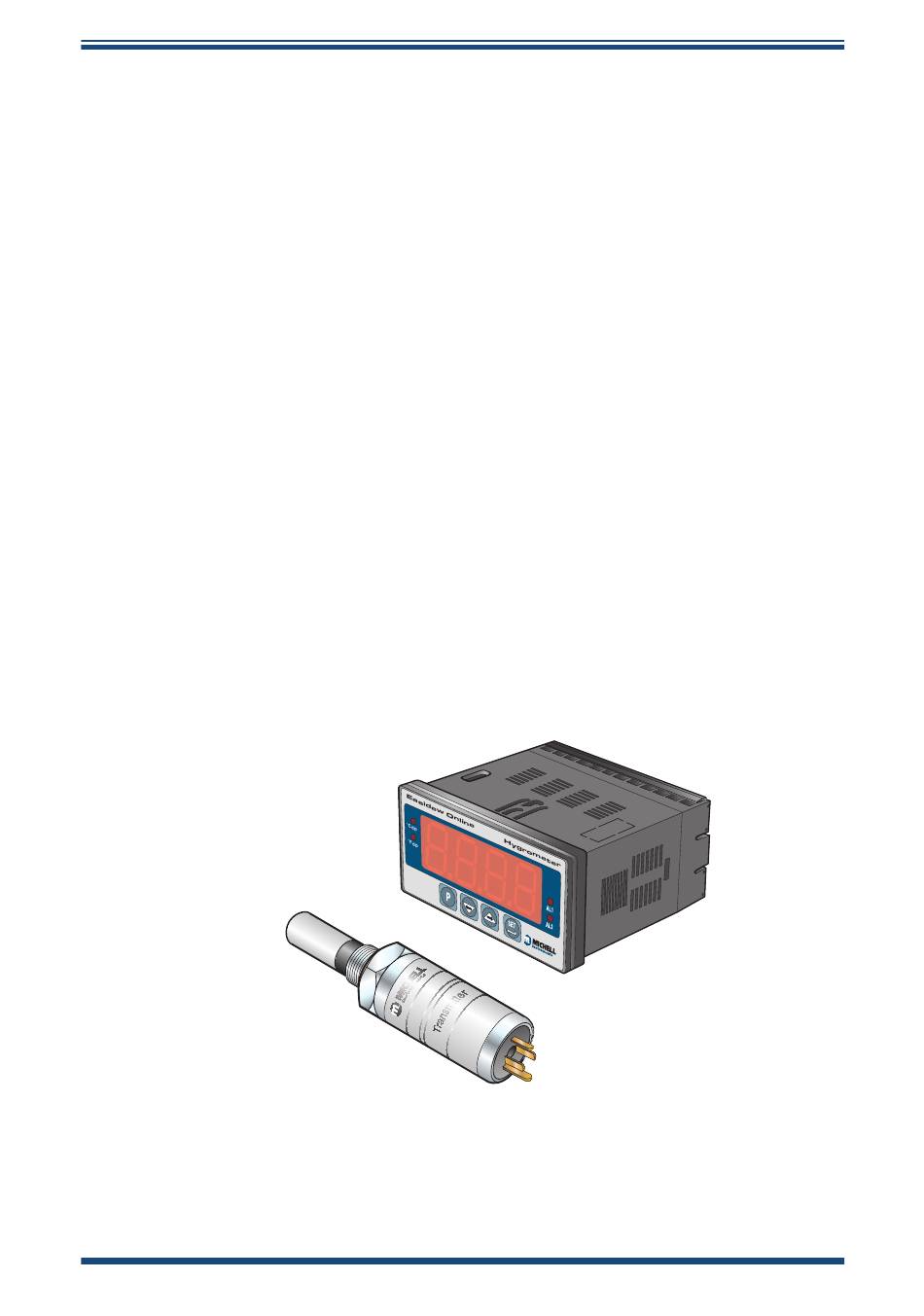

Abbildung 1 zeigt den Monitor und den Transmitter.
Michell Instruments
Abb. 1
Easidew Online Monitor und Transmitter
