Easidew Online Bedienungsanleitung
2.3.5
Anschluss der Gleichstromversorgung (optional)
Schließen Sie die Gleichstromversorgung für den Monitor entsprechend der Abbildung
10 . an. Tabelle 2 führt alle verfügbaren Anschlüsse an der Rückseite des Monitors auf.
1.
Vergewissern Sie sich, dass die Stromversorgung nicht an die Netzspannung
angeschlossen ist.
2.
Schließen Sie die blaue neutrale Ader (2) an der Schraubklemme 23 des
Klemmenblocks auf der Rückseite des Monitors (1) an.
3.
Schließen Sie die braune stromführende Ader (3) an der Schraubklemme
24 des Klemmenblocks auf der Rückseite des Monitors an.
4.
Schließen Sie das andere Ende des Stromkabels an die Gleichstrom-
Stromquelle an (braune Ader an die positive (+), blaue Ader an die
negative (-) Klemme).
5.
Überprüfen Sie, ob alle Verbindungen richtig angeschlossen sind, bevor
Sie die 24 V Gleichstrom-Stromquelle einschalten.
Michell Instruments
3
2
Monitor
von unten gesehen

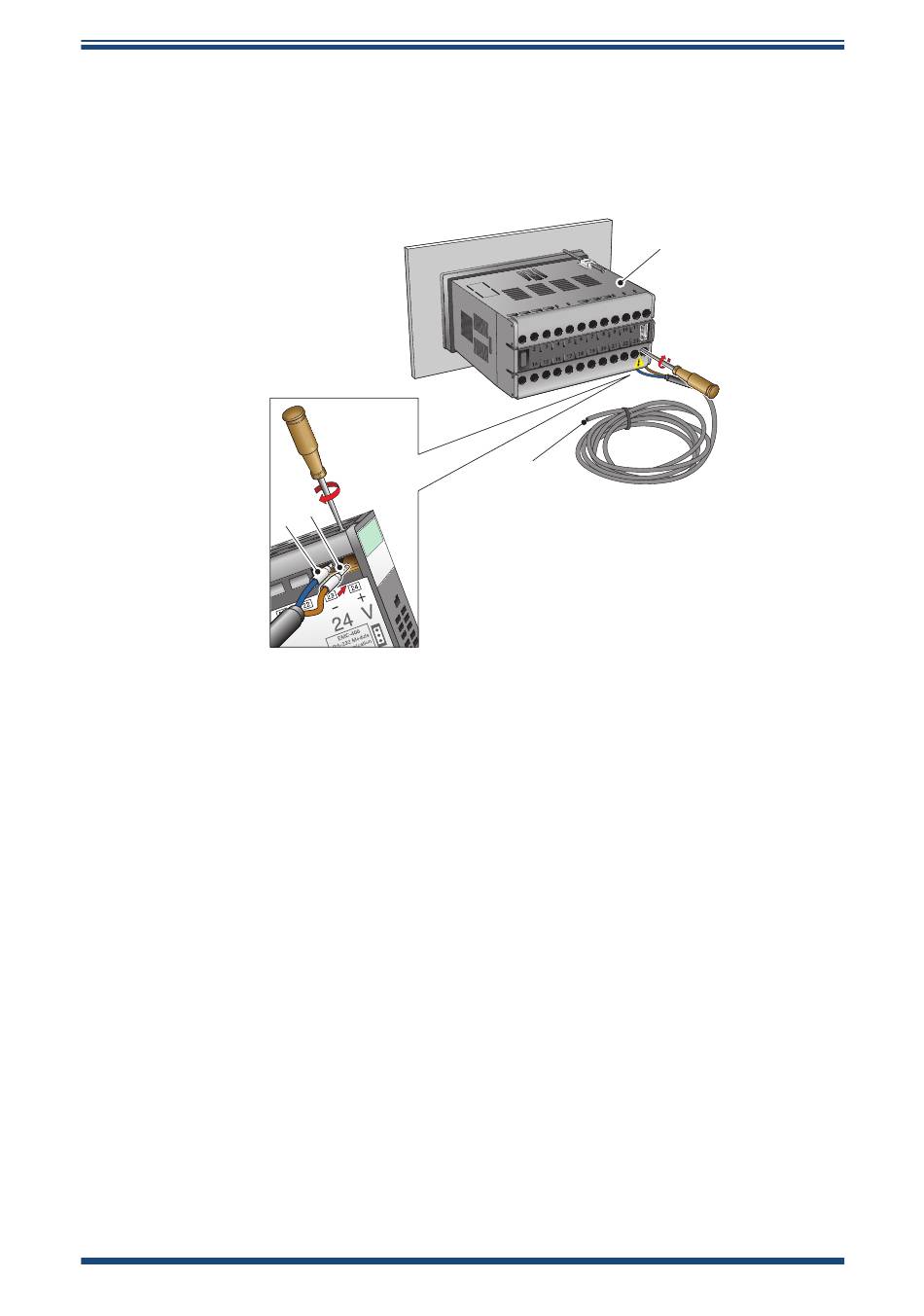

Anschluss der Gleichstromversorgung
Abb. 10
INSTALLATION
1
1
1 0 1
9
8
7
6
3
5
2 2 2
4
3
0 2 1
2
1 9 2
7 1 8
1 6 1
5
1 4 1
4
11
