Bedienungsanleitung S8000 RS
2.7
Umbau des S8000 RS für den Einbau in ein Rack
Um das S8000 RS in ein Rack einzubauen, wird der Montagesatz (Teile-Nr. S8K401-PKI)
für die Rack-Montage benötigt. Dieses Umbau-Set enthält zwei Stahlwinkel und je vier
Montageschrauben und Unterlegscheiben. Jeder Winkel wird seitlich am Gerät mit vier
Schrauben (bereits am Gerät) befestigt (siehe Abb. 13).
1.
Legen Sie das Gerät auf die linke Seite und entfernen Sie die vier
Schrauben und Unterlegscheiben der Seitenwand.
2.
Richten Sie die Bohrungen des rechten Haltewinkels an den
entsprechenden Bohrungen auf der rechten Seite des Geräts aus,
wobei der Flansch des Winkels nach außen zeigt.
3.
Stecken Sie die vier Schrauben mit Unterlegscheiben durch den
Haltewinkel und ziehen Sie sie per Hand fest.
4.
Überprüfen Sie, ob die Vorderseiten von Flansch und Gerät bündig
sind und schrauben Sie anschließend die Schrauben fest.
5.
Drehen Sie das Gerät jetzt auf die rechte Seite und wiederholen Sie
die Schritte 1 bis 4.
Um die beiden Haltewinkel wieder zu entfernen, bauen Sie ein eingebautes Gerät
aus dem Rack wieder aus und führen Sie die obigen Arbeitsschritte in umgekehrter
Reihenfolge aus.
!
Das Gerät sollte auf einem Einschubboden oder Schienen positioniert werden.
Michell Instruments

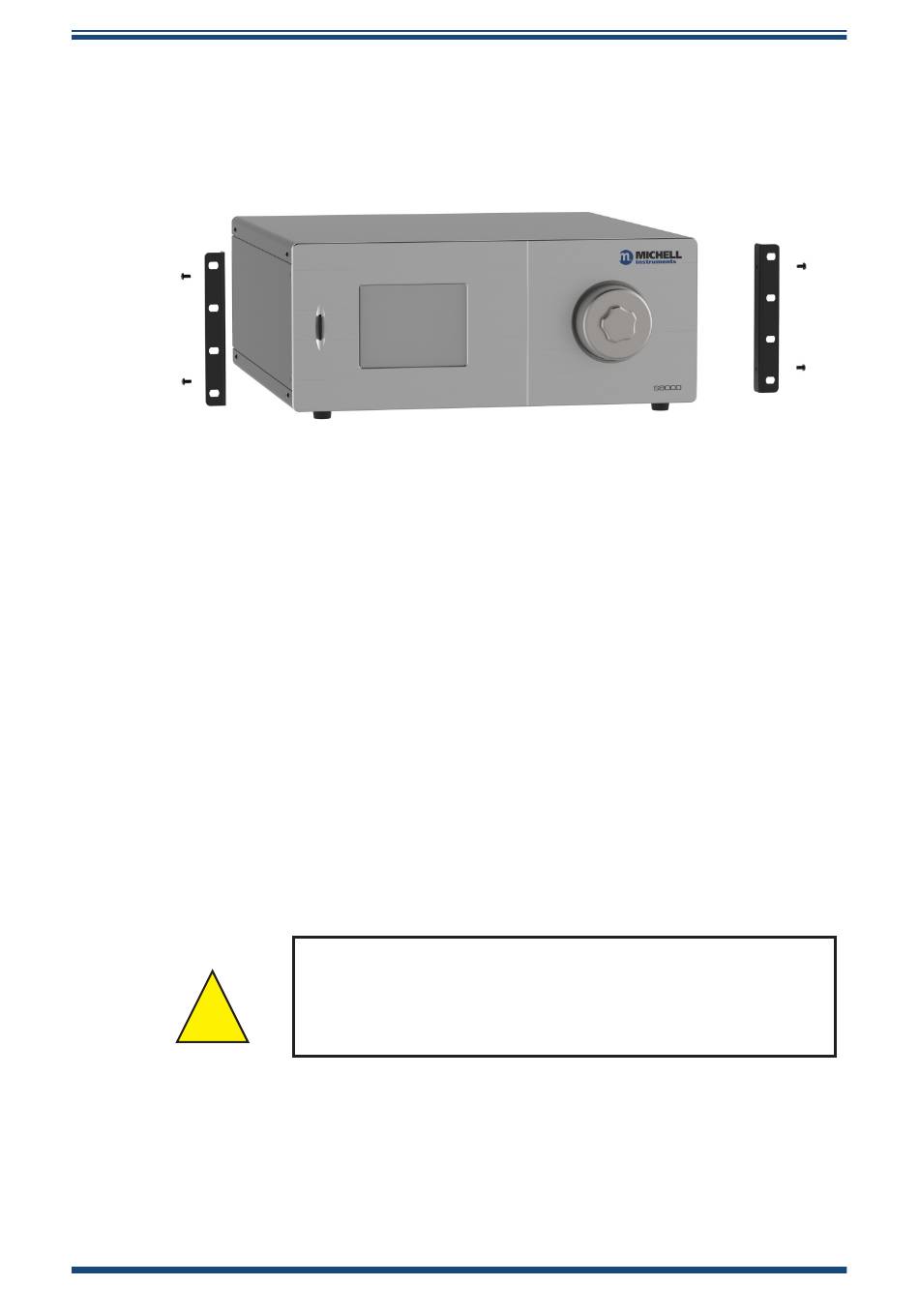

Abbildung 12
Umbau für den Einbau in ein Rack
HINWEIS: Die Haltewinkel sind darauf ausgelegt, das Gerät
im Rack festzuhalten, sie tragen nicht sein volles Gewicht.
INSTALLATION
15
