INSTALLATION
2.3.4
Anschluss der Wechselstromversorgung

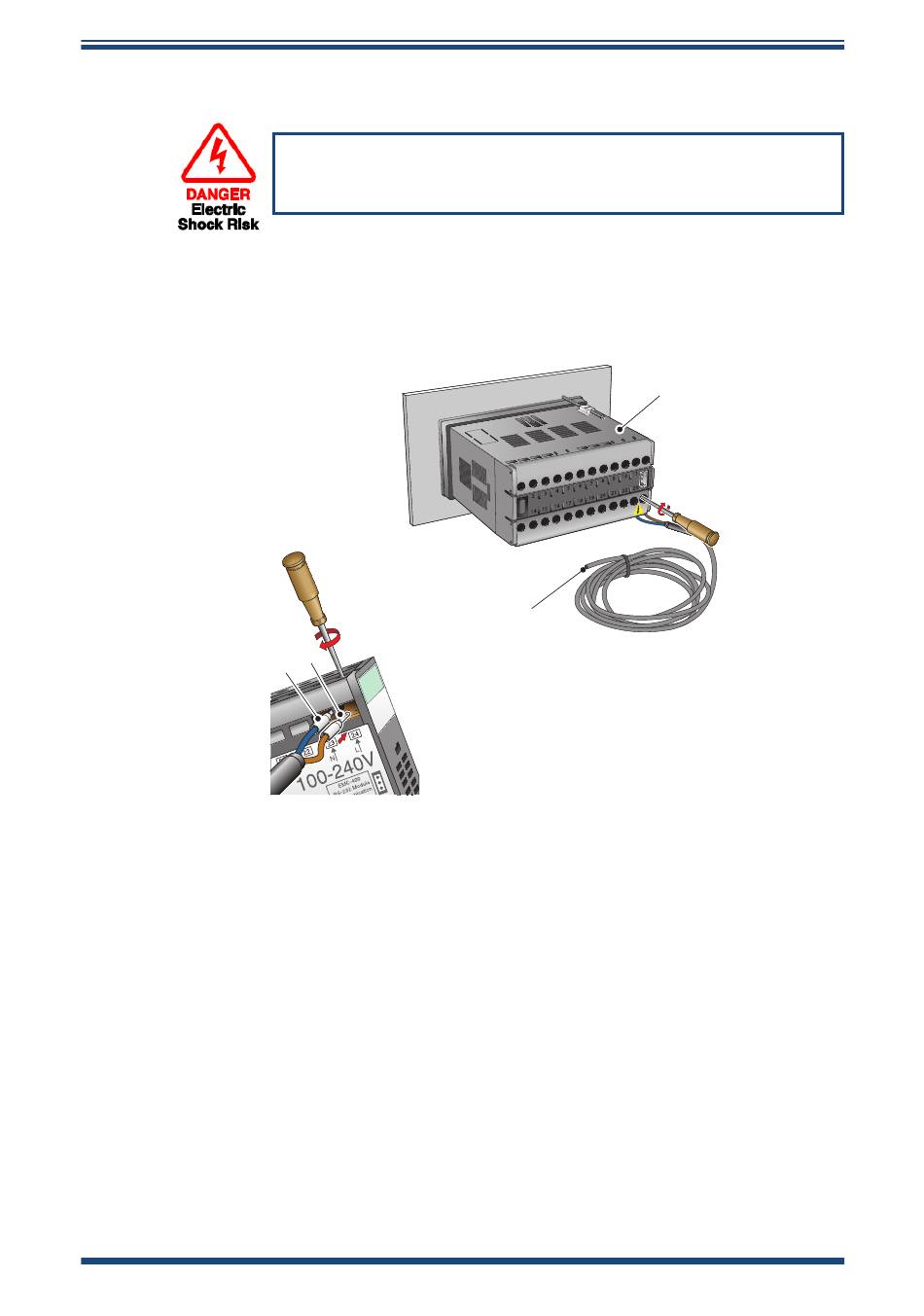

Schließen Sie die Wechselstromversorgung für den Monitor entsprechend der Abbildung
9 . an. Tabelle 3 gibt es eine Übersicht aller Anschlüsse an der Rückseite des Monitors.
1.
Vergewissern Sie sich, dass die Stromversorgung nicht an die Netzspannung
angeschlossen ist.
2.
Schließen Sie die blaue neutrale Ader (2) an der Schraubklemme 23 des
Klemmenblocks auf der Rückseite des Monitors (1) an.
3.
Schließen Sie die braune stromführende Ader (3) an der Schraubklemme
24 des Klemmenblocks auf der Rückseite des Monitors an.
4.
Schließen Sie das andere Ende des Stromkabels an die Stromquelle an
(braun an die stromführende, blau an die neutrale Klemme).
5.
Überprüfen Sie, ob alle Verbindungen richtig angeschlossen sind, bevor
Sie die Netzspannung einschalten.
10
Es ist unbedingt notwendig, den Anschluss der
elektrischen Stromversogung an dieses Gerät nur
durch kompetentes Fachpersonal vornehmen zu lassen.
3
2
Monitor
von unten gesehen
Abb. 9
Anschluss der Wechselstromversorgung
Easidew Online Bedienungsanleitung
