Easidew Online Bedienungsanleitung
2.5.2

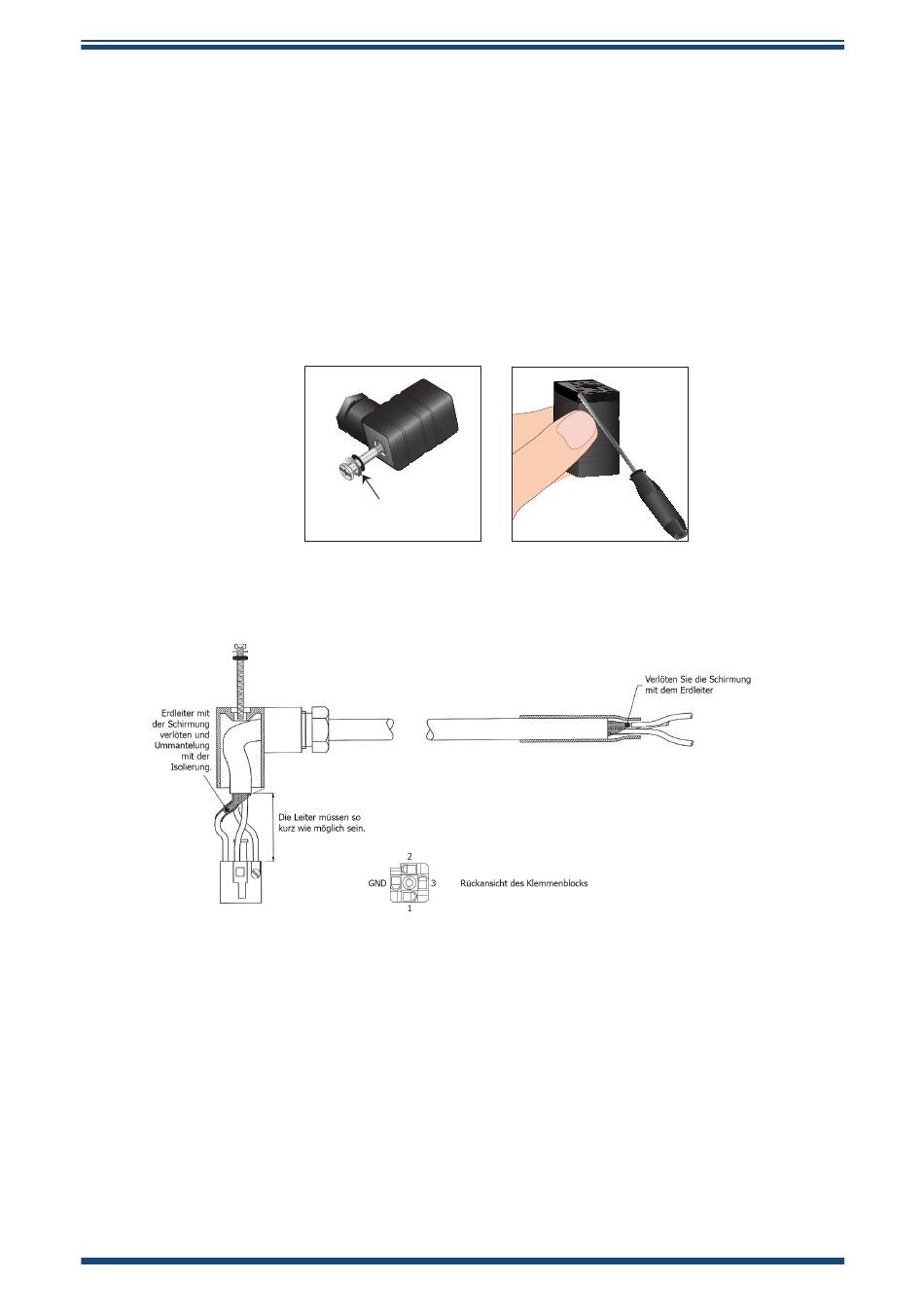

Montage der Sensorkabel
Informationen zum Kabeltyp finden Sie in Kapitel 2.5.3.
Montageanweisungen
1.
Entfernen Sie die Schraube an der Gehäuserückseite des DIN-Steckers.
2.
Heben Sie den Klemmenblock vom Steckergehäuse ab, indem Sie
einen kleinen Schraubendreher in die Kerbe an der Vorderseite des
Klemmenblocks einführen.
3.
Achten Sie darauf, den abdichtenden O-Ring und die Scheibe zusammen
mit der Schraube aufzubewahren.
4.
Das Kabel muss gemäß Abbildung 16 montiert werden.
Michell Instruments
O-Ring
und Scheibe
Easidew Transmitter
Abb. 15
Abb. 16
Easidew Transmitter
INSTALLATION
17
