BEDIENUNG
3.2
Messungen des atmosphärischen oder Leitungsdrucks
Das MDM50 Hygrometer ist mit zwei beschrifteten, auswechselbaren Verschraubungen
für den Gaseinlass und -auslass ausgestattet.
Nummer
Abb 1
Um Messungen unter Leitungsdruck durchzuführen, sollte sich die reduzierende
Verschraubung am Gasauslass befinden.
Um Messungen unter atmosphärischem Druck durchzuführen, sollte sich die
einschränkende Verschraubung am Gaseinlass befinden.
!
4
1
2
0,4mm-Verschraubung (eingeschränkter Durchfluss)
Gas Out
LEITUNGSDRUCK
Gas Out
ATMOSPHÄRISCHER DRUCK

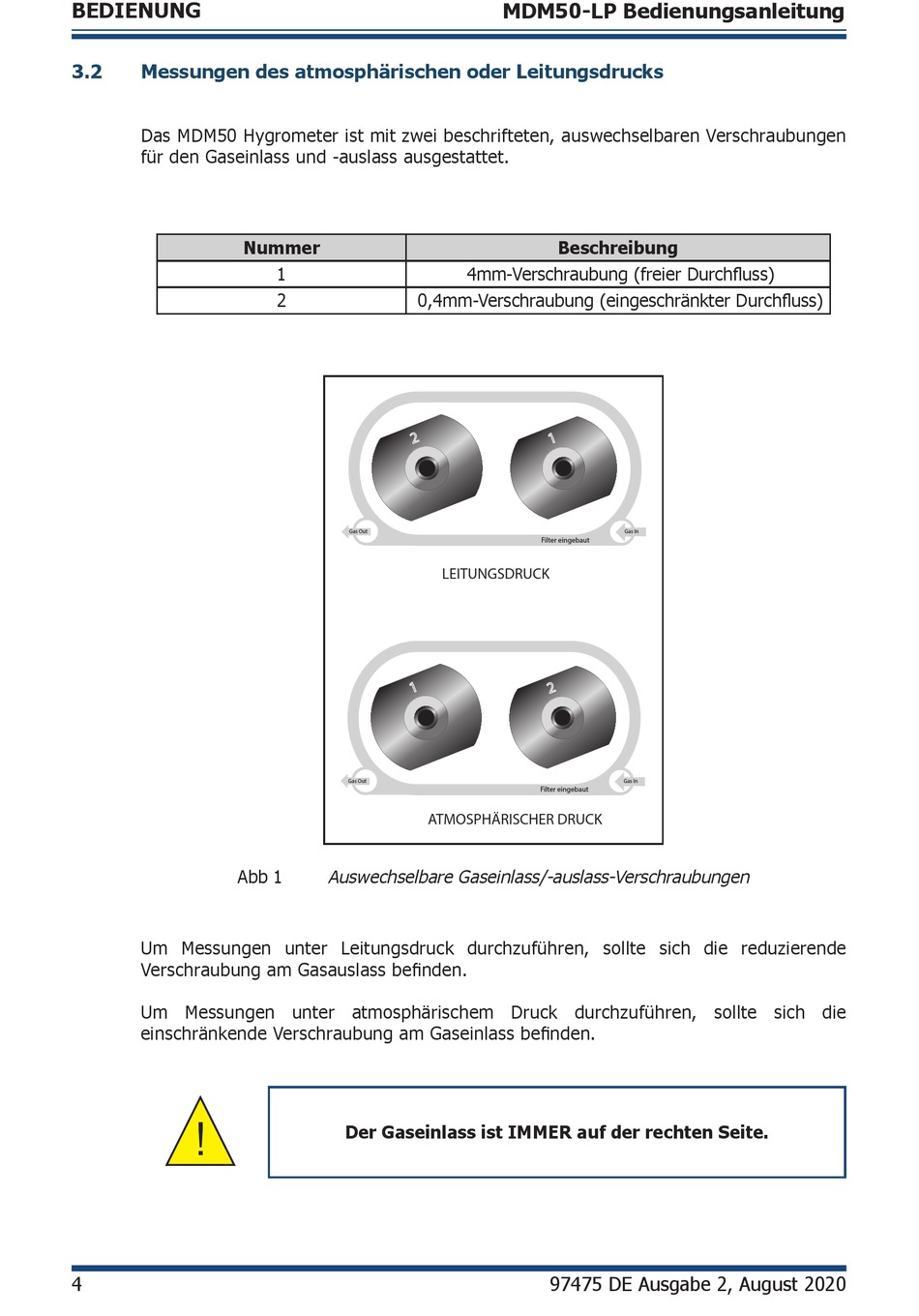

Auswechselbare Gaseinlass/-auslass-Verschraubungen
Der Gaseinlass ist IMMER auf der rechten Seite.
MDM50-LP Bedienungsanleitung
Beschreibung
4mm-Verschraubung (freier Durchfluss)
Gas In
Filter eingebaut
Gas In
Filter eingebaut
