INSTALLATION
2.5.4

Taupunktsensor-Anschluss

Der Taupunktsensor umfasst das Optiksystem und den gekühlten Spiegel. Er wird
mit einem M12-Stecker befestigt, um eine leichte und sichere Verbindung über das
mitgelieferte Sensorkabel mit dem Gerät zu gewährleisten.
2.5.5
Remote-Temperaturfühler
1.
Drehen Sie den Stecker des Temperaturfühlers, bis er in die zugehörige
Buchse mit der Aufschrift REMOTE TEMPERATURE passt (siehe Abb. 7).
2.
Drücken Sie den Stecker in die Buchse, bis er einrastet. HINWEIS:
Versuchen Sie nicht, den Stecker mit Gewalt in die Buchse zu
drücken. Wenn es nicht gleich passen sollte, drehen Sie den
Stecker so lange, bis er einrastet und dann leicht hinein geht.
3.
Zum Entfernen des Steckers ziehen Sie die Hülse entlang der Steckerachse
zurück - weg vom Gerät -, um die Arretierung zu lösen. Ziehen Sie ihn
dann behutsam aus der Buchse. HINWEIS: Versuchen Sie nicht, den
Stecker gleich am Kabel herauszuziehen; vergewissern Sie sich,
dass die Haltehülse gelöst ist.
8
Bedienungsanleitung S8000 Remote

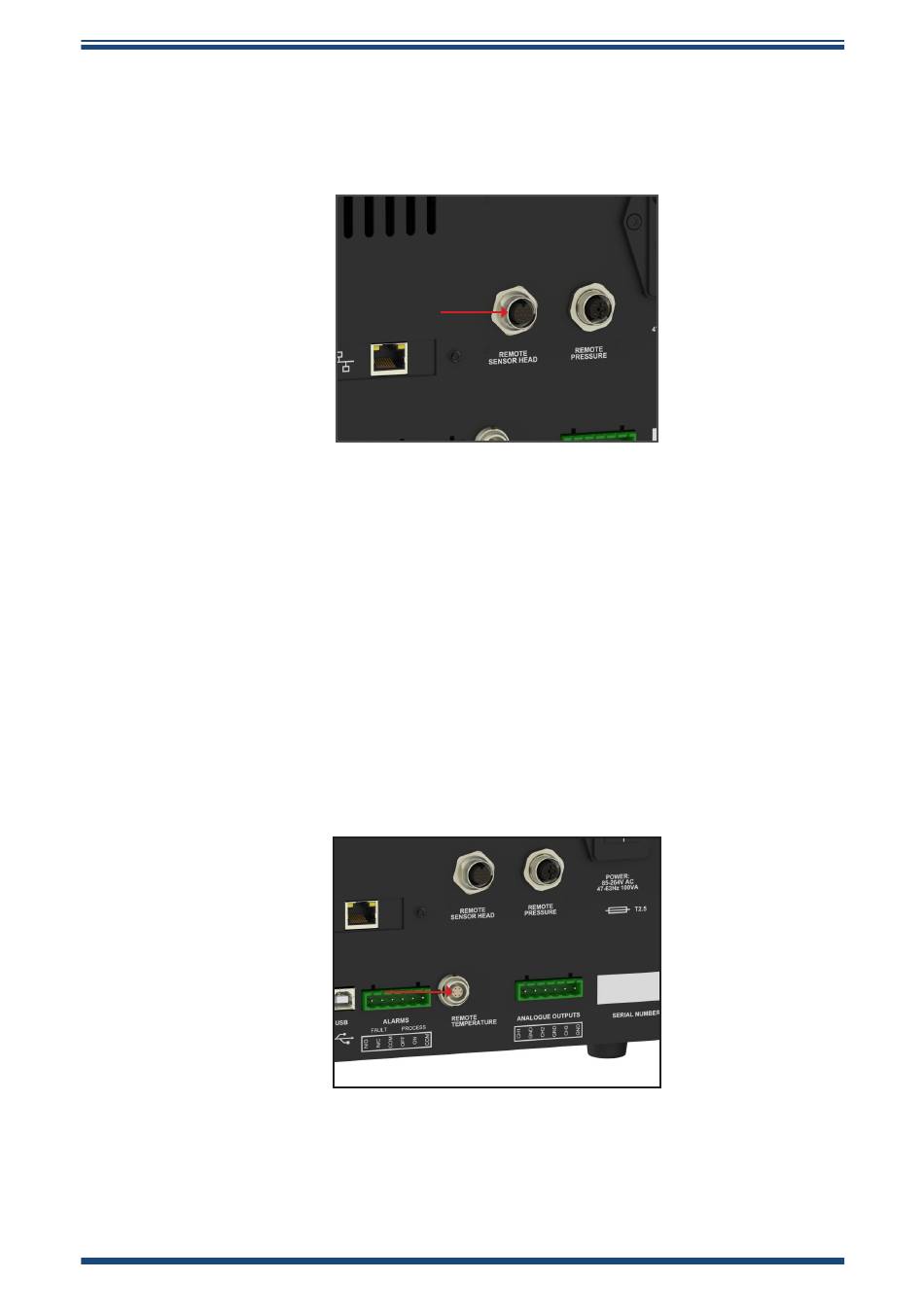

Anschluss des Taupunktsensors
Abbildung 6
Anschluss des Remote-Temperaturfühlers
Abbildung 7
97228 Version 4, Februar 2019
