INSTALLATION
2.2
Anschlüsse des Geräts
2.2.1
Optidew 501
Number
1
2
3
4
5
6
7
8
9
4

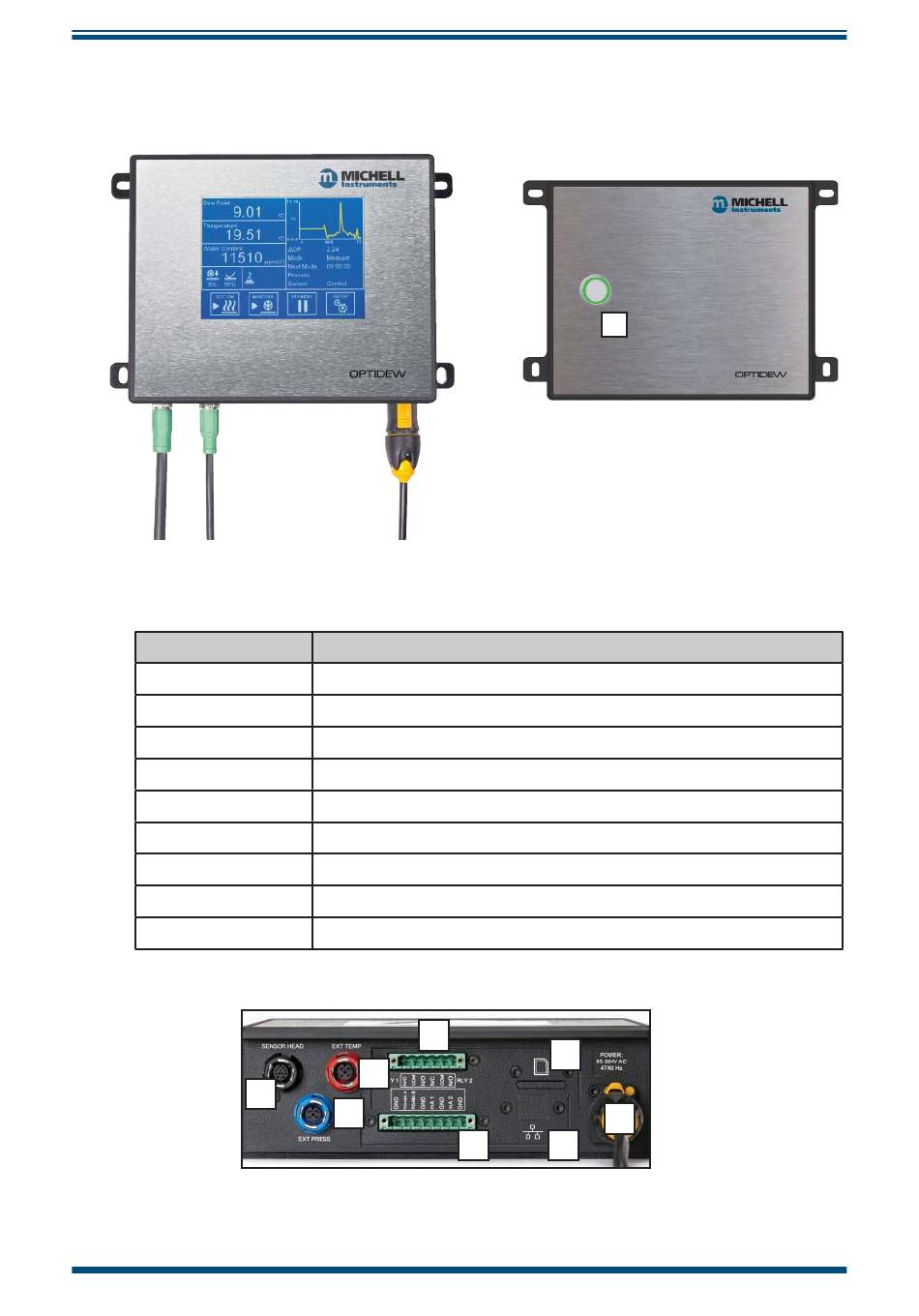

Optidew 501 - Vorderseite mit Display
Abbildung 4
DCC Kontrolle / Statusanzeige
Sensorkabelverbindung
Kabelanschluss für Temperaturfühler
Kabelanschluss für Drucktransmitter
Anschluss für Alarmkontakte
Anschluss für RS485 und Analogausgang
Anschluss für SD Karte (optional)
Ethernet-Anschluss (optional)
Netzanschluss
5
3
2
4
Abbildung 5
Optidew 501 - Vorderseite ohne Display
Bedienungsanleitung Optidew
1
Description
7
9
6
8
97551 Version 3.1, Januar 2019
