BETRIEB
3.2
Messungen des atmosphärischen oder Leitungsdrucks
Der Easidew Portable ist mit zwei beschrifteten, auswechselbaren Verschraubungen für den
Gaseinlass und -auslass ausgestattet.

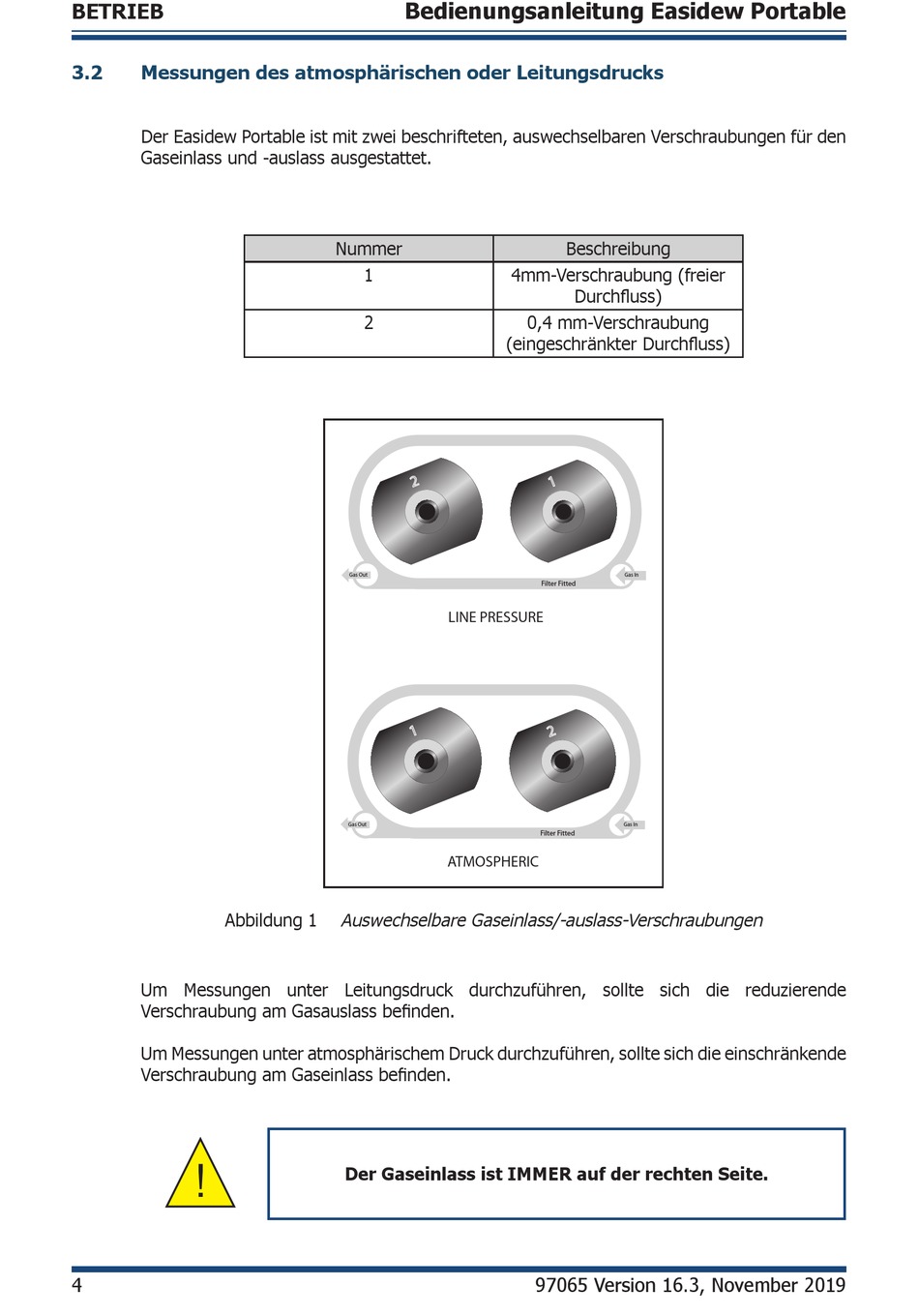

Abbildung 1
Um Messungen unter Leitungsdruck durchzuführen, sollte sich die reduzierende
Verschraubung am Gasauslass befinden.
Um Messungen unter atmosphärischem Druck durchzuführen, sollte sich die einschränkende
Verschraubung am Gaseinlass befinden.
!
4
Bedienungsanleitung Easidew Portable
Nummer
1
2
(eingeschränkter Durchfluss)
Gas Out
LINE PRESSURE
Gas Out
ATMOSPHERIC
Auswechselbare Gaseinlass/-auslass-Verschraubungen
Der Gaseinlass ist IMMER auf der rechten Seite.
Beschreibung
4mm-Verschraubung (freier
Durchfluss)
0,4 mm-Verschraubung
Gas In
Filter Fitted
Gas In
Filter Fitted
97065 Version 16.3, November 2019
