Easidew Online Bedienungsanleitung
2.8
Montage von Sensorblock und Transmitter
2.8.1
Gas-Anschlüsse am Sensorblock
Die Gasein- und -auslass-Anschlüsse für das Probengas werden am Sensorblock
entsprechend der Abbildung 22 angebracht. Beide Anschlüsse am Sensorblock können
als Gaseinlass verwendet werden, d.h. die Anschlüsse sind, wie es für die Verbindung
geeigneter ist, untereinander austauschbar.
Üblicherweise werden Edelstahl-Rohrleitungen eingesetzt, wobei dann die Baugruppe
Sensorblock/Transmitter selbsttragend ist. Wird eine Rohrleitung aus Teflon verwendet,
so kann für diese Baugruppe eine Halteklammer erforderlich werden.
Gasein- und -auslass haben ⅛"-NPT-Anschlüsse. Es ist empfehlenswert, für beide
Anschlüsse einen Edelstahl-Rohradapter zu verwenden, und zwar entweder die Größe
⅛" NPT auf 6 mm oder ⅛" NPT auf ¼"; siehe Positionen 2 bis 5 in Abbildung 22 . Die
Verbindungen am Sensorblock (6) erfolgen wie nachstehend beschrieben:
HINWEIS:
Rohrbefestigung. Beide Anschlüsse am Sensorblock haben ein ⅛"-NPT-
Innengewinde. Rohradapter sind nicht Bestandteile des Lieferumfangs; sie
können bei der örtlichen Vertretung oder direkt bei Michell Instruments
(www.michell.com) nachgefragt werden.
1.
Schneiden Sie eine passende Länge eines 6mm-Edelstahlrohres (1) ab
und Sie biegen es gegebenenfalls, um es dem Gaseinlass am Sensorblock
anzupassen. HINWEIS: Um die Anbringung des Rohres am Einlass
des Probeblocks zu erleichtern, sollte es davor wenigstens 75 mm
(3") gerade verlaufen.
2.
Entfernen Sie Grat oder Metallspäne, die am Rohr anhaften.
3.
Schrauben Sie den ⅛"-NPT-Swagelok-Adapter (5) in den ⅛"-NPT-Gaseinlass
am Sensorblock (6) und drehen Sie ihn mit 35 Nm (25 lbf-ft) Drehmoment
fest.
Führen Sie das Edelstahlrohr (1) durch die Feststellmutter (2). HINWEIS:
4.
Das Einschraubgewinde zeigt in Richtung Gaseinlass.
5.
Schieben Sie den hinteren Klemmring (3) über das Edelstahlrohr (1) mit dem
abgeschrägten Ende zur Rückseite des vorderen Klemmring (4) zeigend.
Michell Instruments
1
2
3
4
5
5
4
3

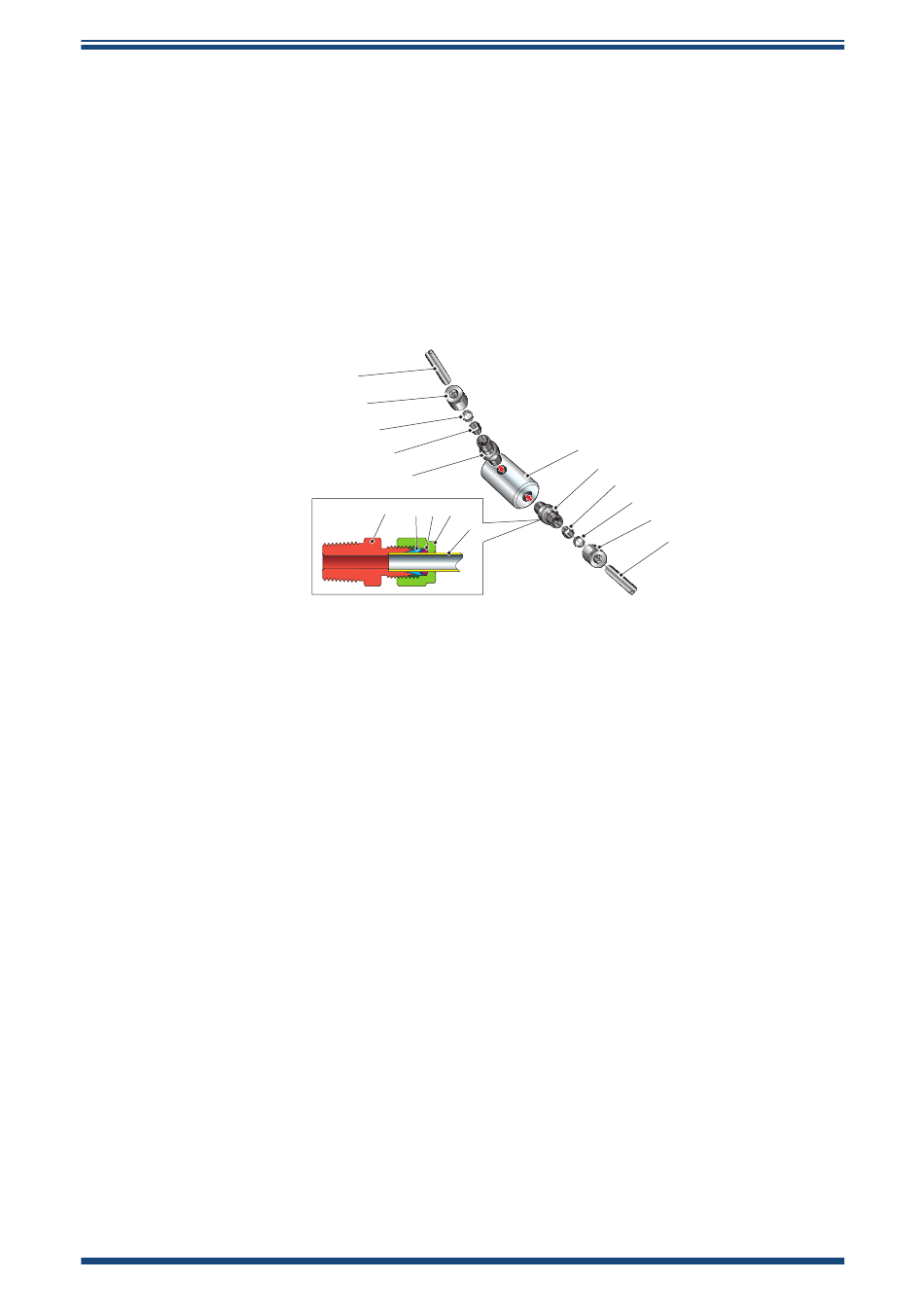

Abb. 22
Gas-Anschlüsse am Sensorblock
Die
folgende
Beschreibung
6
5
4
2
1
bezieht
INSTALLATION
3
2
1
sich
auf
eine
6mm-
23
