INSTALLATION
2.7.1
Transmitter-Einbau – Probenblock (optional)
Um den Transmitter in den Sensorblock einzubauen (bevorzugte Methode), gehen Sie
wie in Abbildung 19 gezeigt vor.
1.
Achten Sie darauf, dass die Schutzhülle (2) und die dazugehörige
Trockenmittelkapsel (2a) von der Spitze des Transmitters entfernt wurden.
2.
Ziehen Sie die Verbunddichtung (4) über das Gewindeteil des
Transmittergehäuses.
3.
Den Transmitter (1) im Probenblock (3) verschrauben und mit
einem Drehmoment von mindestens 30,5 Nm anziehen. HINWEIS:
Nicht das Sensorgehäuse, sondern die Schlüsselflächen der
Sechskantmutter verwenden.
4.
Das
Transmitterkabel
den Steckverbinder an der Transmitterbasis einstecken und die
Befestigungsschraube anziehen (siehe Abschnitt 2.4).
20
Das folgende Verfahren muss von einem dafür
qualifizierten Installationsingenieur ausgeführt werden.
WARNUNG: Der Filterschutz darf unter keinen Umständen
mit den Fingern berührt werden.
bzw.
2
2a
1

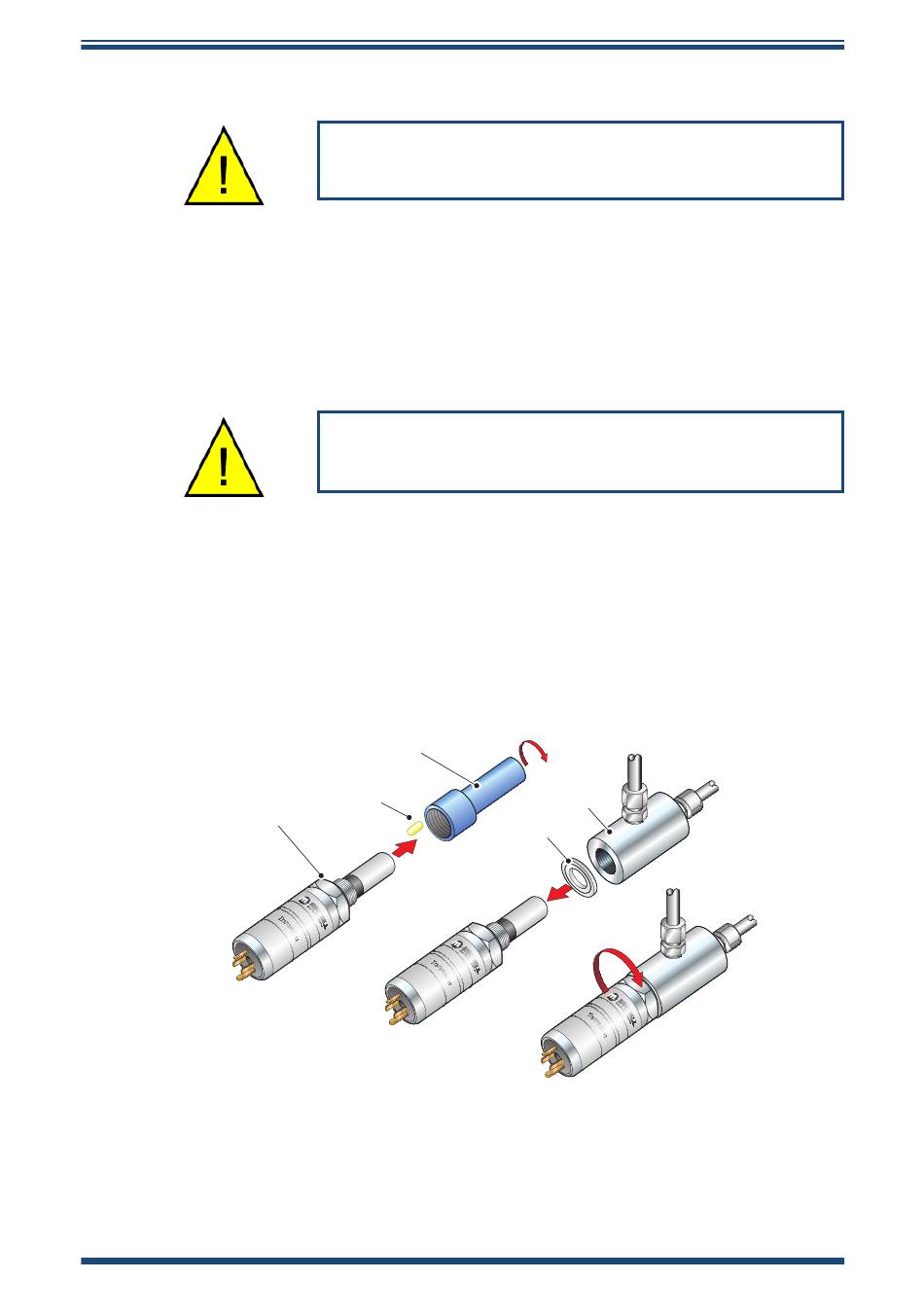

Transmitter-Montage am Sensorblock
Abb. 19
5
Easidew Online Bedienungsanleitung
die
Steckverbinderbaugruppe
3
4
97094 DE Ausgabe 20, Oktober 2020
