BEDIENUNG

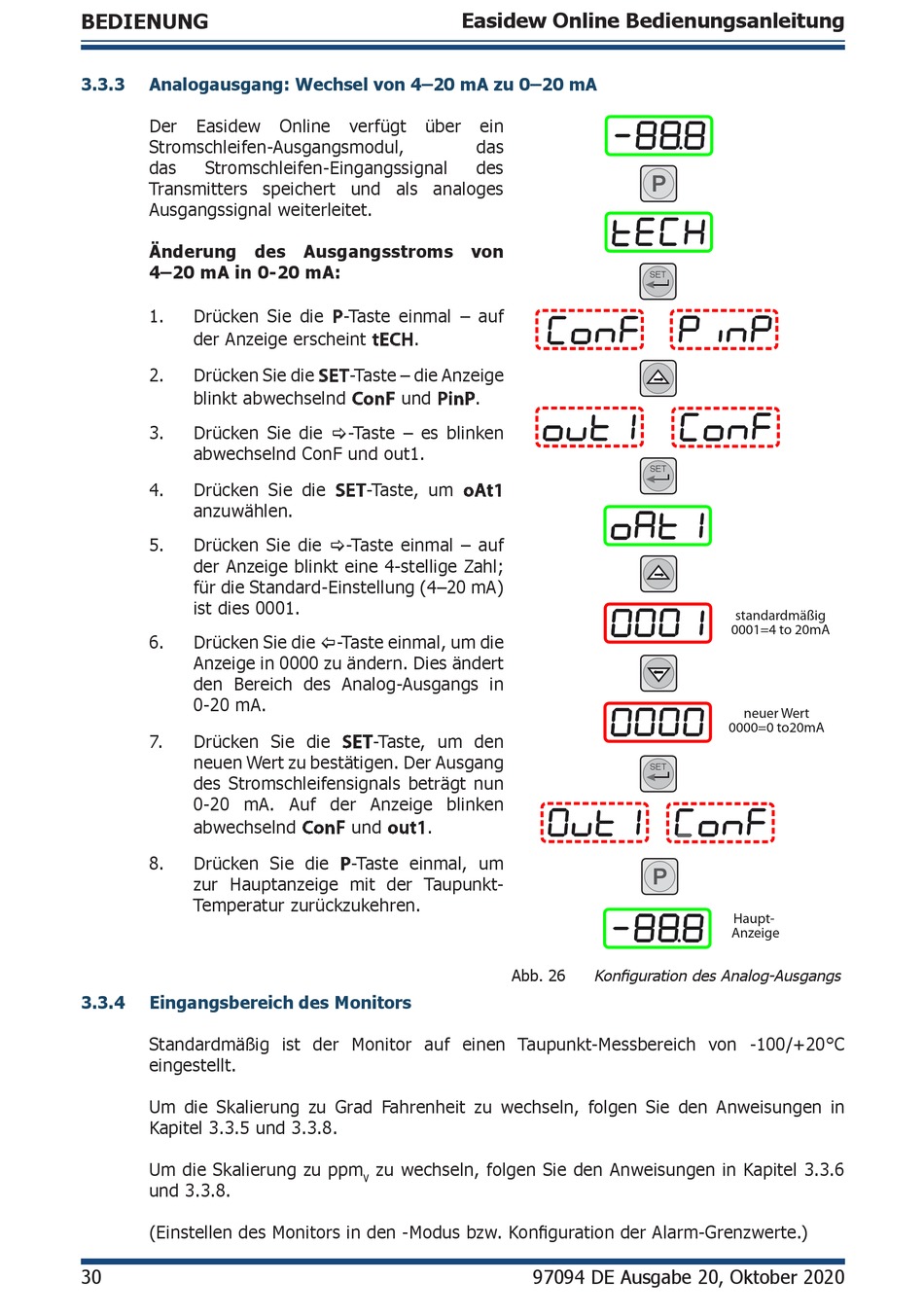

3.3.3 Analogausgang: Wechsel von 4–20 mA zu 0–20 mA
Der Easidew
Stromschleifen-Ausgangsmodul,
das Stromschleifen-Eingangssignal
Transmitters speichert und als analoges
Ausgangssignal weiterleitet.
Änderung des Ausgangsstroms von
4–20 mA in 0-20 mA:
1. Drücken Sie die
der Anzeige erscheint
2. Drücken Sie die
blinkt abwechselnd
3. Drücken Sie die -Taste – es blinken
abwechselnd ConF und out1.
4. Drücken Sie die
anzuwählen.
5. Drücken Sie die -Taste einmal – auf
der Anzeige blinkt eine 4-stellige Zahl;
für die Standard-Einstellung (4–20 mA)
ist dies 0001.
6. Drücken Sie die -Taste einmal, um die
Anzeige in 0000 zu ändern. Dies ändert
den Bereich des Analog-Ausgangs in
0-20 mA.
7. Drücken Sie die
neuen Wert zu bestätigen. Der Ausgang
des Stromschleifensignals beträgt nun
0-20 mA. Auf der Anzeige blinken
abwechselnd
8. Drücken Sie die
zur Hauptanzeige mit der Taupunkt-
Temperatur zurückzukehren.
3.3.4

Eingangsbereich des Monitors

Standardmäßig ist der Monitor auf einen Taupunkt-Messbereich von -100/+20°C
eingestellt.
Um die Skalierung zu Grad Fahrenheit zu wechseln, folgen Sie den Anweisungen in
Kapitel 3.3.5 und 3.3.8.
Um die Skalierung zu ppm
und 3.3.8.
(Einstellen des Monitors in den -Modus bzw. Konfiguration der Alarm-Grenzwerte.)
30
Online verfügt über
P P
-Taste einmal – auf
tECH tECH .
SET SET -Taste – die Anzeige
ConF ConF PinP PinP
und
SET SET
-Taste, um
SET SET -Taste, um den
ConF ConF und out1 out1 .
P P
-Taste einmal, um
zu wechseln, folgen Sie den Anweisungen in Kapitel 3.3.6
V
Easidew Online Bedienungsanleitung
ein
das
des
.
oAt1 oAt1
Abb. 26

Konfiguration des Analog-Ausgangs

97094 DE Ausgabe 20, Oktober 2020
P
SET
SET
standardmäßig
0001=4 to 20mA
neuer Wert
0000=0 to20mA
SET
P
Haupt-
Anzeige
