Bedienungsanleitung Optidew-Serie
2

INSTALLATION

2.1

Montage

Optidew
Der Optidew kann mithilfe der vier Bohrlöcher an jeder Ecke an der Wand befestigt
werden. Außerdem kann der Optidew im Außenbereich montiert werden. Dafür wird ein
Schutz vor direkter Sonneneinstrahlung benötigt. Die Umgebungsbedingungen müssen
innerhalb des im Anhang A „Technische Spezifikationen" für Umgebungsbedingungen
aufgeführten Bereichs liegen.
Für Analog- und Digitalausgänge ist ein optionales wetterfestes Anschlussset verfügbar
(Michell-Bestellcode: OPT-WPS).
Optidew Vision
Das Optidew Vision wurde für Aufstellung auf einem Tisch entwickelt. Es wird mit einem
klappbaren Tragegriff geliefert, kann aber auch mithilfe des optionalen Einbaukits
(Michell-Bestellcode: OPV-PMK) in eine Schalttafel eingebaut werden.
2.2
Anschlüsse des Instruments

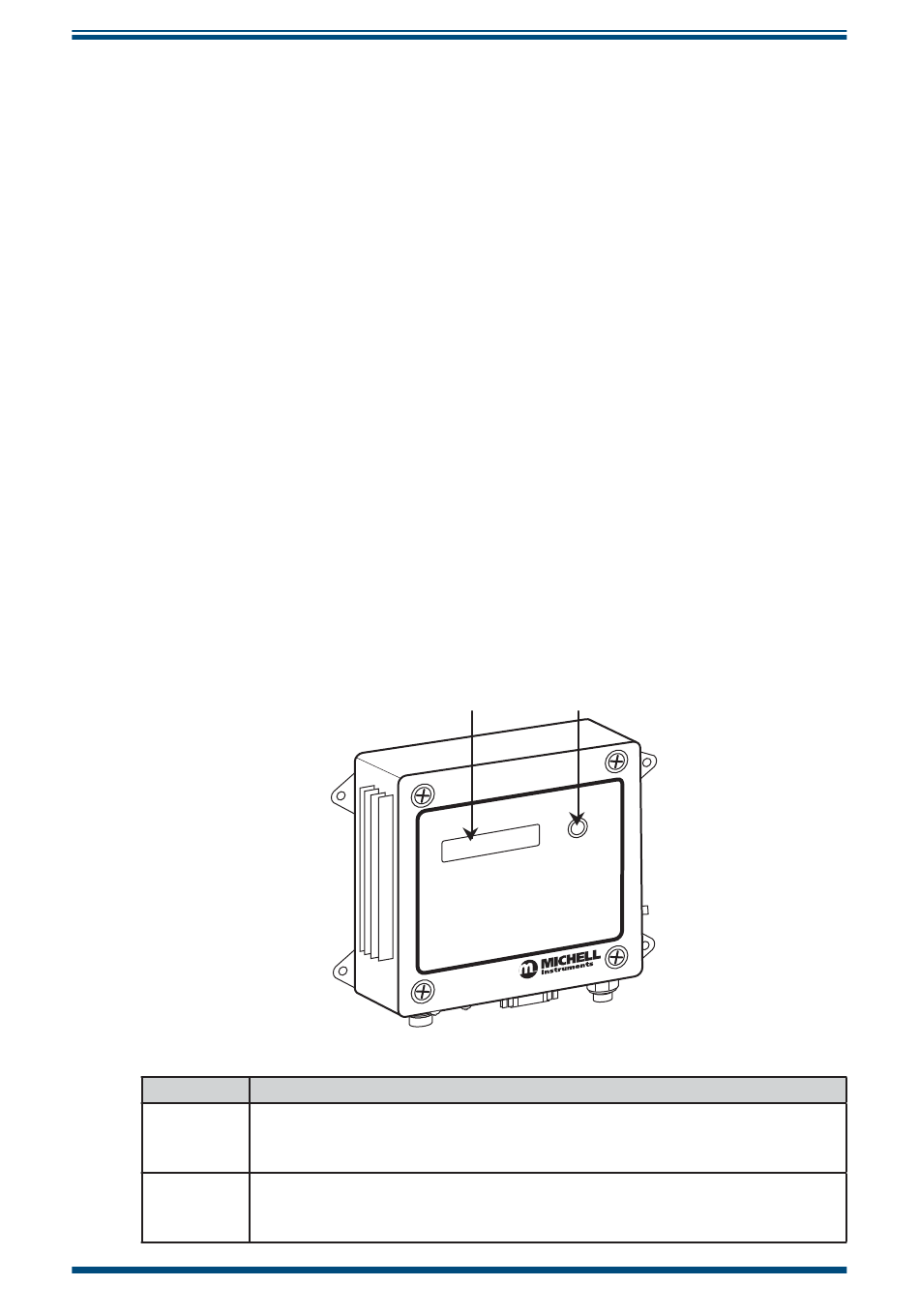

Optidew
Vorderseite
Nummer
1
2
Michell Instruments
O P T I D
H ig h P
Beschreibung
Display (optional)
Zeigt Messwerte und berechnete Parameter des Instruments an. Siehe
Kapitel 3.1..
Anzeigesteuerung (nur Modelle mit Display)
Umschalten zwischen verschiedenen Bildschirmanzeigen sowie Aktivierung
der Betriebsart REMOTE. Siehe Kapitel 3.2.
1
2
m it t e r
t T r a n s
E W
e w -p o in
p t ic a l D
a n c e O
e r fo r m
INSTALLATION
4
