Easidew Online Bedienungsanleitung
2.3.7
Anschlüsse der Signal-Ausgänge
Das Easidew Online-System hat vier mögliche Signalausgänge: Alarm 1 (ALr1), Alarm 2
(ALr2), das weitergeleitete Eingangssignal (4–20 mA- oder 0-20 mA-Stromschleifen-Signal
– abhängig von der Geräte-Konfiguration) und eine digitale Kommunikationsschnittstelle.
2.3.7.1 Alarm-Ausgänge
Alarm 1 ist ein ein-poliger Kontakt. Verbinden Sie das Anschlusskabel mit den Klemmen 16
(Nullleiter) und 17 (normal offen). Die Kontakte für Alarm 1 weisen eine Nennspannung
von 250 V bei 3 A auf.
Alarm 2 enthält einen Satz Wechelkontakte. Verbinden Sie das Anschlusskabel mit den
Klemmen 9 (Nullleiter), 8 (normal offen) und 7 (normal geschlossen). Die Kontakte für
Alarm 2 weisen eine Nennspannung von 250 V bei 5 A auf.
2.3.7.2 Signal-Weiterleitungs-Ausgang
Der weitergeleitete Ausgang ist das Stromschleifensignal. Verbinden Sie den positiven
Leiter mit der Klemme 14, den negativen mit Klemme 13. Verwenden Sie passende
farbig-kodierte Leiterdrähte, also z.B. rot für positiv und schwarz für negativ.
2.3.7.3 RS485 Modbus RTU-Kommunikationsausgang
An der rechten Seite des Monitors befindet sich ein digitaler Kommunikationsausgang.
Für diesen Ausgang wird das Kabel mit der Teile-Nummer EA2-OL-MON-29739 benötigt.
Informationen zur Konfiguration der Anschlusseinstellungen finden Sie in Kapitel 3.3.9:
Einrichten der Parameter der digitalen Daten-Schnittstelle.
Informationen zur Modbus-Register-Übersicht finden Sie in Kapitel 3.4: Kommunikation
per Modbus RTU über RS485.
Michell Instruments
Da die Alarmsignalausgänge unter Spannung stehen können,
ist es sehr wichtig, vor dem Anschluss dieser Signalleitungen
sicherzustellen, dass sie nicht stromführend sind und damit
gefahrlos gehandhabt werden können.

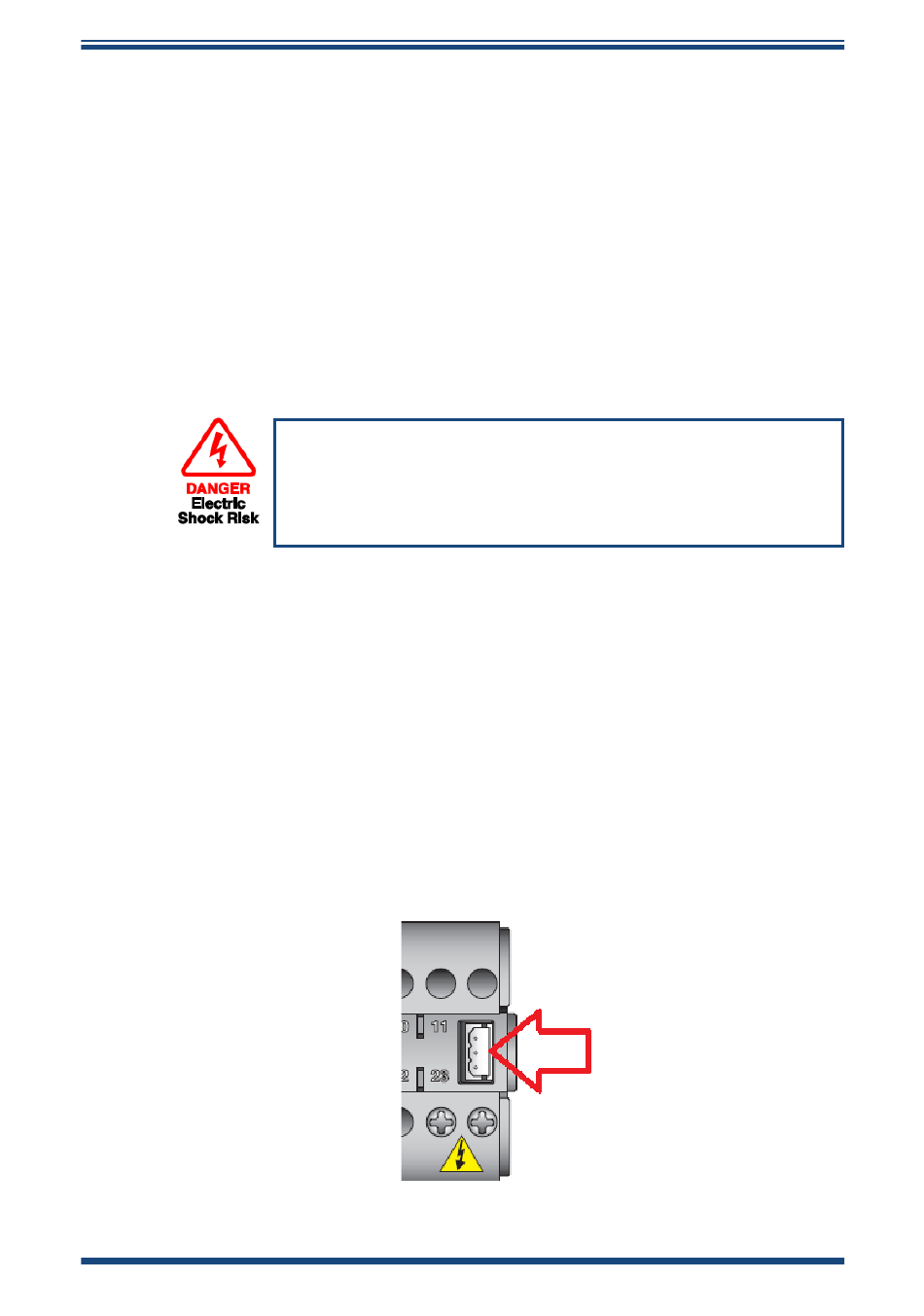

Abb. 12
Digitaler Kommunikationsausgang
INSTALLATION
13
