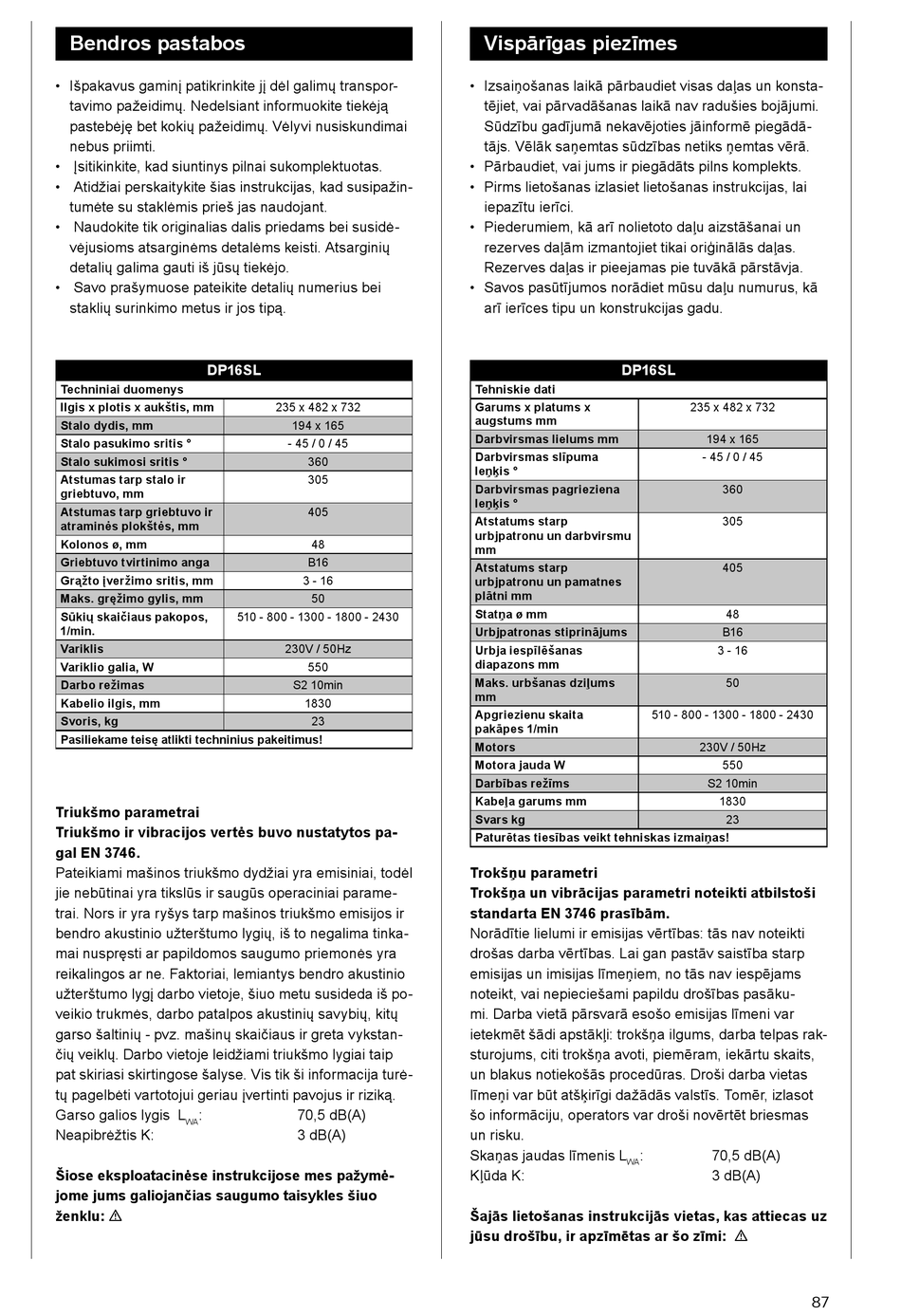

Scheppach DP16SL Originalbetriebsanleitung Seite 87

Bendros pastabos
• Išpakavus gaminį patikrinkite jį dėl galimų transpor-
tavimo pažeidimų. Nedelsiant informuokite tiekėją
pastebėję bet kokių pažeidimų. Vėlyvi nusiskundimai
nebus priimti.
• Įsitikinkite, kad siuntinys pilnai sukomplektuotas.
• Atidžiai perskaitykite šias instrukcijas, kad susipažin-
tumėte su staklėmis prieš jas naudojant.
• Naudokite tik originalias dalis priedams bei susidė-
vėjusioms atsarginėms detalėms keisti. Atsarginių
detalių galima gauti iš jūsų tiekėjo.
• Savo prašymuose pateikite detalių numerius bei
staklių surinkimo metus ir jos tipą.
DP16SL
Techniniai duomenys
Ilgis x plotis x aukštis, mm
Stalo dydis, mm
Stalo pasukimo sritis °
Stalo sukimosi sritis °
Atstumas tarp stalo ir
griebtuvo, mm
Atstumas tarp griebtuvo ir
atraminės plokštės, mm
Kolonos ø, mm
Griebtuvo tvirtinimo anga
Grąžto įveržimo sritis, mm
Maks. gręžimo gylis, mm
Sūkių skaičiaus pakopos,
1/min.
Variklis
Variklio galia, W
Darbo režimas
Kabelio ilgis, mm
Svoris, kg
Pasiliekame teisę atlikti techninius pakeitimus!
Triukšmo parametrai
Triukšmo ir vibracijos vertės buvo nustatytos pa-
gal EN 3746.
Pateikiami mašinos triukšmo dydžiai yra emisiniai, todėl
jie nebūtinai yra tikslūs ir saugūs operaciniai parame-
trai. Nors ir yra ryšys tarp mašinos triukšmo emisijos ir
bendro akustinio užterštumo lygių, iš to negalima tinka-
mai nuspręsti ar papildomos saugumo priemonės yra
reikalingos ar ne. Faktoriai, lemiantys bendro akustinio
užterštumo lygį darbo vietoje, šiuo metu susideda iš po-
veikio trukmės, darbo patalpos akustinių savybių, kitų
garso šaltinių - pvz. mašinų skaičiaus ir greta vykstan-
čių veiklų. Darbo vietoje leidžiami triukšmo lygiai taip
pat skiriasi skirtingose šalyse. Vis tik ši informacija turė-
tų pagelbėti vartotojui geriau įvertinti pavojus ir riziką.
Garso galios lygis L :
WA
Neapibrėžtis K:
Šiose eksploatacinėse instrukcijose mes pažymė-
jome jums galiojančias saugumo taisykles šiuo
ženklu: m
235 x 482 x 732
194 x 165
- 45 / 0 / 45
360
305
405
48
B16
3 - 16
50
510 - 800 - 1300 - 1800 - 2430
230V / 50Hz
550
S2 10min
1830
23
70,5 dB(A)
3 dB(A)
Vispārīgas piezīmes
• Izsaiņošanas laikā pārbaudiet visas daļas un konsta-
tējiet, vai pārvadāšanas laikā nav radušies bojājumi.
Sūdzību gadījumā nekavējoties jāinformē piegādā-
tājs. Vēlāk saņemtas sūdzības netiks ņemtas vērā.
• Pārbaudiet, vai jums ir piegādāts pilns komplekts.
• Pirms lietošanas izlasiet lietošanas instrukcijas, lai
iepazītu ierīci.
• Piederumiem, kā arī nolietoto daļu aizstāšanai un
rezerves daļām izmantojiet tikai oriģinālās daļas.
Rezerves daļas ir pieejamas pie tuvākā pārstāvja.
• Savos pasūtījumos norādiet mūsu daļu numurus, kā
arī ierīces tipu un konstrukcijas gadu.
DP16SL
Tehniskie dati
Garums x platums x
augstums mm
Darbvirsmas lielums mm
Darbvirsmas slīpuma
leņķis °
Darbvirsmas pagrieziena
leņķis °
Atstatums starp
urbjpatronu un darbvirsmu
mm
Atstatums starp
urbjpatronu un pamatnes
plātni mm
Statņa ø mm
Urbjpatronas stiprinājums
Urbja iespīlēšanas
diapazons mm
Maks. urbšanas dziļums
mm
Apgriezienu skaita
pakāpes 1/min
Motors
Motora jauda W
Darbības režīms
Kabeļa garums mm
Svars kg
Paturētas tiesības veikt tehniskas izmaiņas!
Trokšņu parametri
Trokšņa un vibrācijas parametri noteikti atbilstoši
standarta EN 3746 prasībām.
Norādītie lielumi ir emisijas vērtības: tās nav noteikti
drošas darba vērtības. Lai gan pastāv saistība starp
emisijas un imisijas līmeņiem, no tās nav iespējams
noteikt, vai nepieciešami papildu drošības pasāku-
mi. Darba vietā pārsvarā esošo emisijas līmeni var
ietekmēt šādi apstākļi: trokšņa ilgums, darba telpas rak-
sturojums, citi trokšņa avoti, piemēram, iekārtu skaits,
un blakus notiekošās procedūras. Droši darba vietas
līmeņi var būt atšķirīgi dažādās valstīs. Tomēr, izlasot
šo informāciju, operators var droši novērtēt briesmas
un risku.
Skaņas jaudas līmenis L
WA
Kļūda K:
Šajās lietošanas instrukcijās vietas, kas attiecas uz
jūsu drošību, ir apzīmētas ar šo zīmi: m
235 x 482 x 732
194 x 165
- 45 / 0 / 45
360
305
405
48
B16
3 - 16
50
510 - 800 - 1300 - 1800 - 2430
230V / 50Hz
550
S2 10min
1830
23
: 70,5 dB(A)
3 dB(A)
