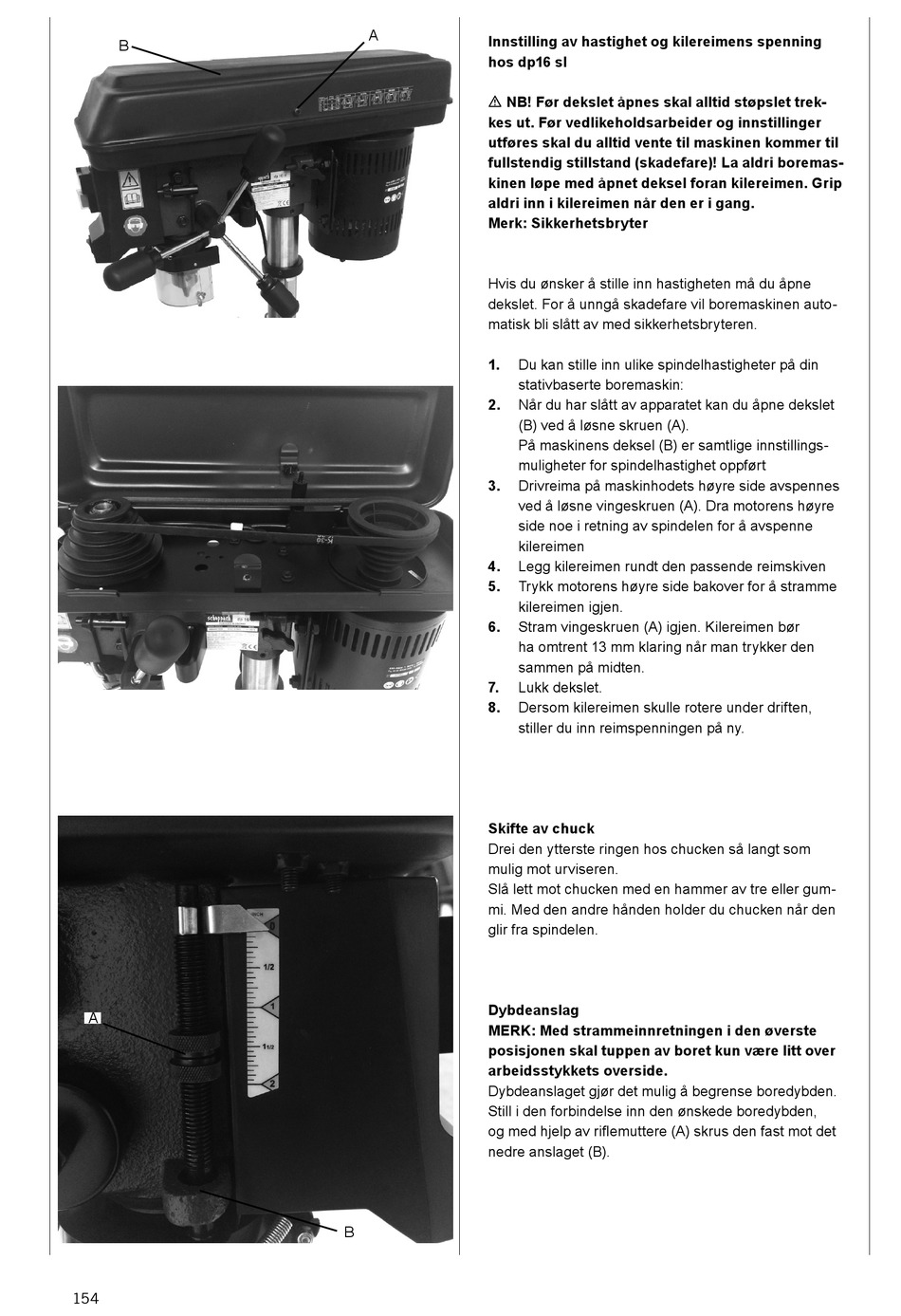

Scheppach DP16SL Originalbetriebsanleitung Seite 154

B
A
154
A
Innstilling av hastighet og kilereimens spenning
hos dp16 sl
m NB! Før dekslet åpnes skal alltid støpslet trek-
kes ut. Før vedlikeholdsarbeider og innstillinger
utføres skal du alltid vente til maskinen kommer til
fullstendig stillstand (skadefare)! La aldri boremas-
kinen løpe med åpnet deksel foran kilereimen. Grip
aldri inn i kilereimen når den er i gang.
Merk: Sikkerhetsbryter
Hvis du ønsker å stille inn hastigheten må du åpne
dekslet. For å unngå skadefare vil boremaskinen auto-
matisk bli slått av med sikkerhetsbryteren.
1.
2.
3.
4.
5.
6.
7.
8.
Skifte av chuck
Drei den ytterste ringen hos chucken så langt som
mulig mot urviseren.
Slå lett mot chucken med en hammer av tre eller gum-
mi. Med den andre hånden holder du chucken når den
glir fra spindelen.
Dybdeanslag
MERK: Med strammeinnretningen i den øverste
posisjonen skal tuppen av boret kun være litt over
arbeidsstykkets overside.
Dybdeanslaget gjør det mulig å begrense boredybden.
Still i den forbindelse inn den ønskede boredybden,
og med hjelp av riflemuttere (A) skrus den fast mot det
nedre anslaget (B).
B
Du kan stille inn ulike spindelhastigheter på din
stativbaserte boremaskin:
Når du har slått av apparatet kan du åpne dekslet
(B) ved å løsne skruen (A).
På maskinens deksel (B) er samtlige innstillings-
muligheter for spindelhastighet oppført
Drivreima på maskinhodets høyre side avspennes
ved å løsne vingeskruen (A). Dra motorens høyre
side noe i retning av spindelen for å avspenne
kilereimen
Legg kilereimen rundt den passende reimskiven
Trykk motorens høyre side bakover for å stramme
kilereimen igjen.
Stram vingeskruen (A) igjen. Kilereimen bør
ha omtrent 13 mm klaring når man trykker den
sammen på midten.
Lukk dekslet.
Dersom kilereimen skulle rotere under driften,
stiller du inn reimspenningen på ny.
