Varustus

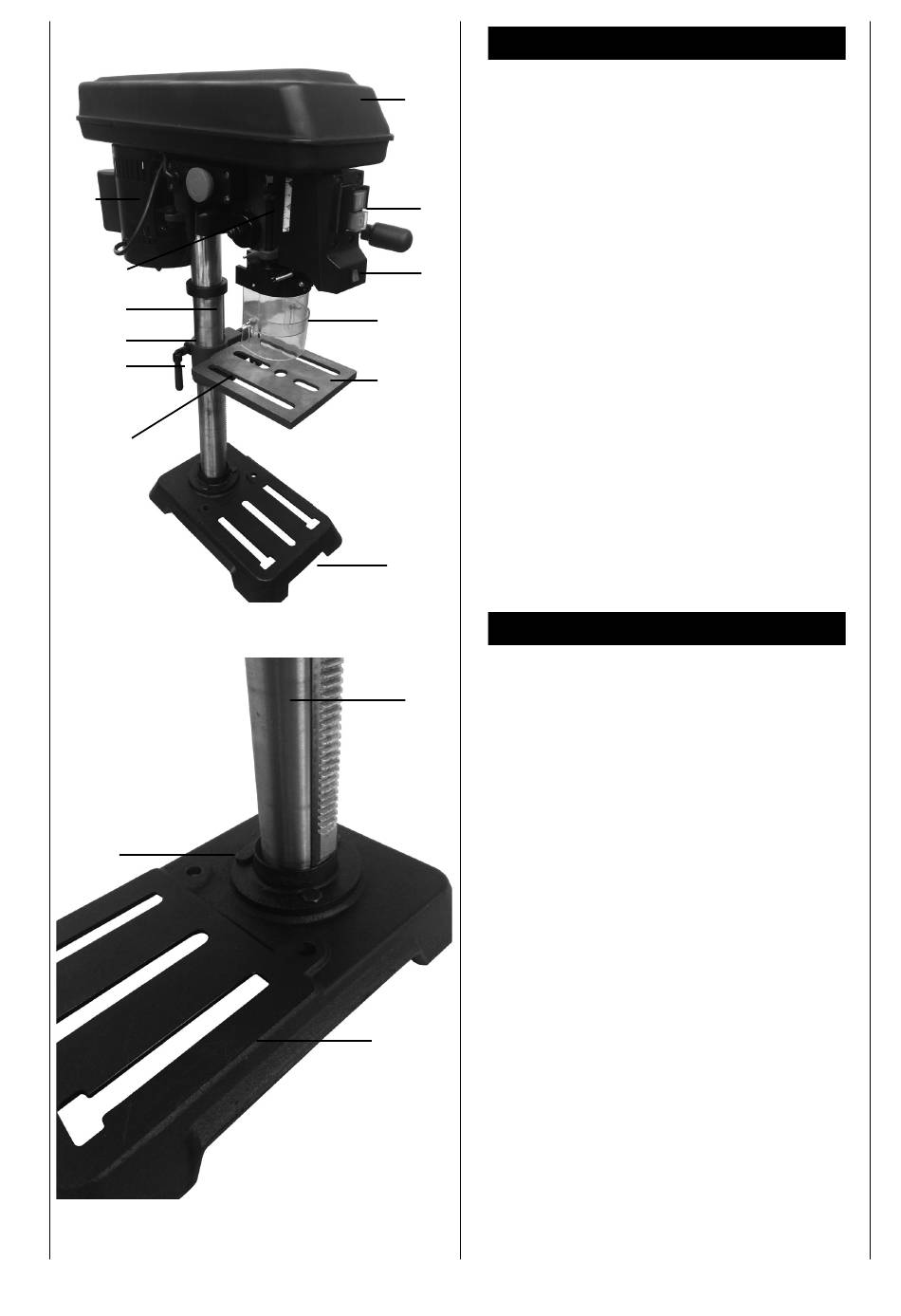

1. Põhiplaat
9
2. Puurimislaua hoidik
3. Kõrguseseaduri seadekäepide
4. Samba hammaslatt
5. Sammas
6. Käepide
7. Sügavuspiiraja
15
8. Mootor
9. Rihma kaitsekate
10. Puuripadruni kaitse
16
11. Puurimislaud
12. Kõrguseseaduri kinnituskäepide
10
13. Puurimislaua kinnituspolt
14. Puuripadrun
15. Sisse-/väljalüliti
11
16. Laseri sisse-/väljalüliti
17. Puuripadruni võti
1
Kokkupanemise juhised
Hoiatus:
Oma turvalisuse tagamiseks ärge kunagi ühendage
B
pistikut vooluvõrku enne kui kogu kokkupanemise sam-
mud on lõpetatud ja te olete lugenud ning aru saanud
kasutusjuhendist.
Sammas aluse külge
1.
Asetage alus (A) põrandale või töölauale.
2. Asetage sammas (B) alusele ja reastage augud
samba toel alusel olevate aukudega.
3. Samba ühendamiseks kruvige kolm kruvi (C) põhja
plaadi külge ja keerake need mutrivõtmega tihedalt
kinni.
