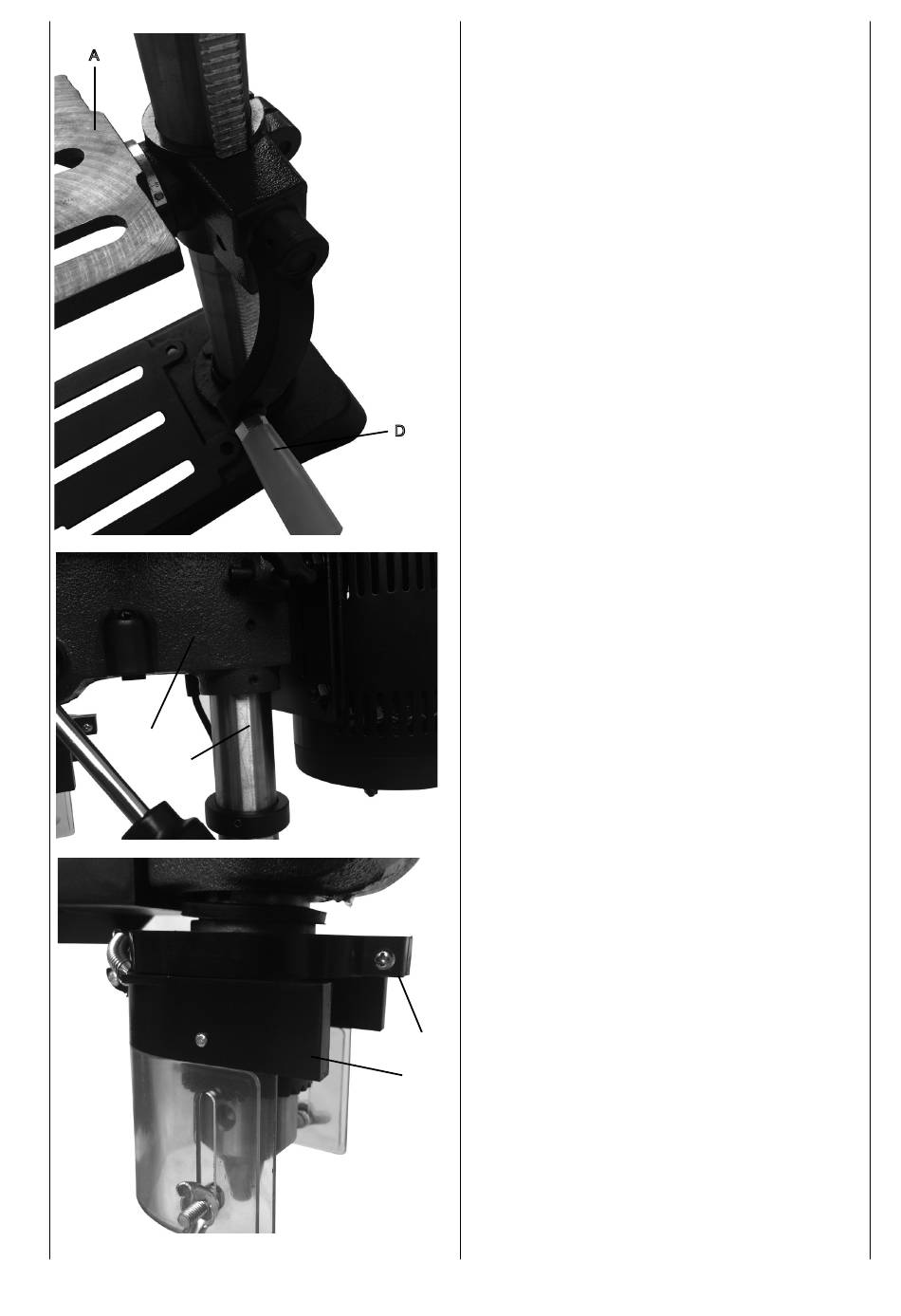

Montaggio supporto tavola di foratura
1. Inserire la cremagliera (3) nella scanalatura del
supporto della tavola di foratura (A).
2.
Allineare la cremagliera (3) al centro del supporto
della tavola di foratura (A).
3. Quando si pone la cremagliera (3) nella scana-
latura far attenzione alla corretta dentatura del
supporto della tavola di foratura (A) con la crema-
gliera.
4. Ora porre il supporto della tavola di foratura (A)
con la cremagliera (3) sulla colonna (2) e inserire
la cremagliera (3) nella guida inferiore sulla base.
5. Assicurare la cremagliera (3) con l'anello (1).
Osservare la guida della cremagliera sull'anello (1)
dal basso. Regolare l'anello (1) mediante la vite a
esagono cavo integrata.
6. Inserire la maniglia di regolazione dell'altezza (D)
sull'albero del supporto della tavola di foratura (A)
e assicurarla con una chiave a brugola.
D
Testa della macchina e colonna
1. Fissare la testa della macchina (A) alla colonna
(B).
2. Assemblare il mandrino del trapano con la tavola e
la piastra di base nella copertura e fissare con le 2
viti a brugola, che si trovano lateralmente alla testa
della macchina. (Chiave a brugola SW4)
Protezione mandrino portapunta
1. Posizionare la protezione mandrino portapunta
(10) sul mandino e stringere la vite a croce (d)
