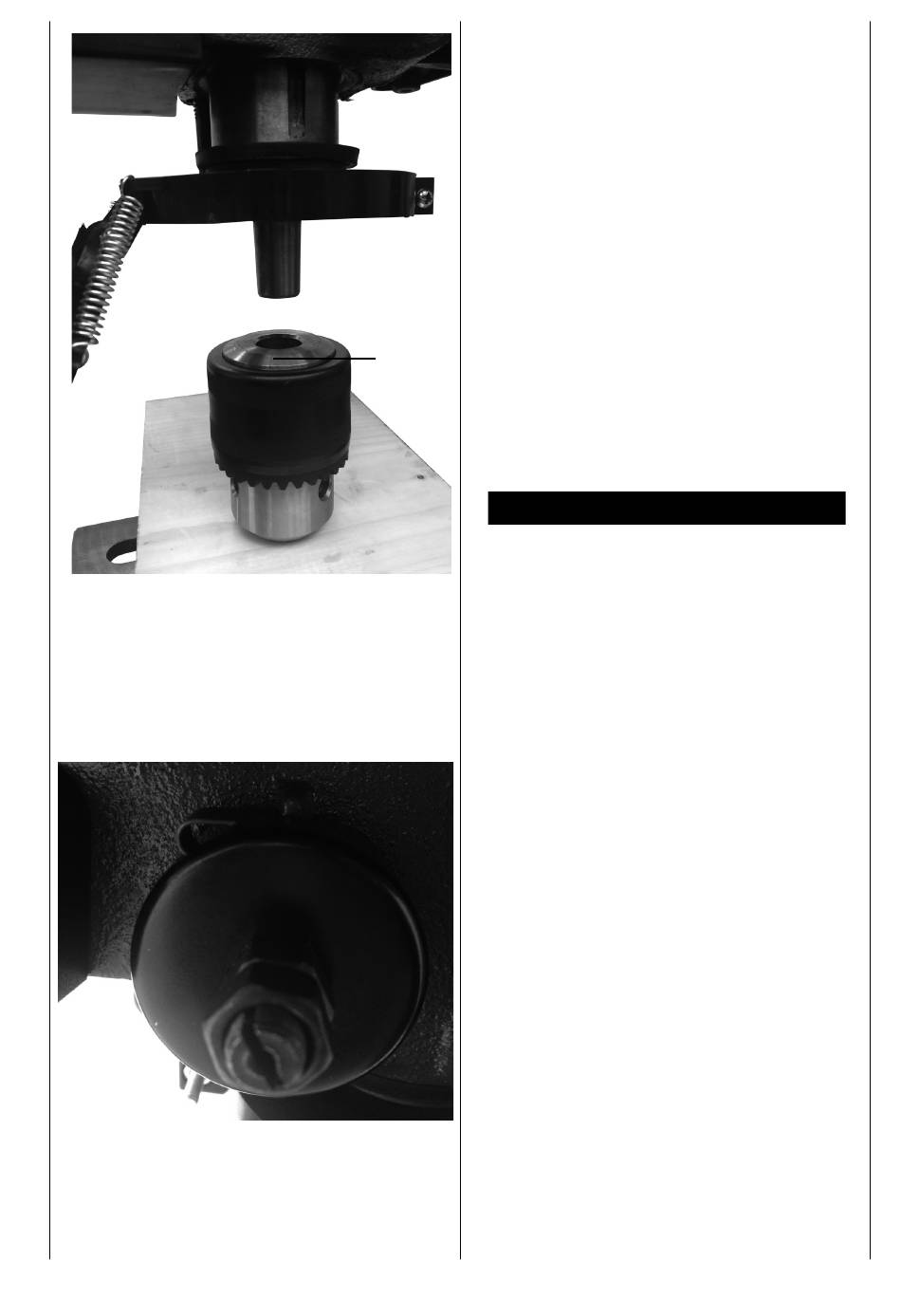

Padruni paigaldamine
1. Puhastage padruni kooniline auk (A) ja spindli
koonus puhta riidetükiga. Tehke kindlaks, et pinnal
ei oleks ühtegi võõrkeha. Pisemgi mustuse kübe
ühelgi neil pindadel võib takistada padruni korralik-
ku paigaldamist. See põhjustab puuri loperdamist.
Kui padruni ava on väga must, kasutage puhtal
riidetükil puhastusvahendit.
2. Lükake padrun spindli koonust pidi üles nii kaugele
kui see liigub.
3. Pöörake padruni varrukat vastupäeva (pealtvaates)
ja avage padruni lõuad täielikult.
4. Koht puutükk masin laua ja alandada võlli, kuni tükk
puitu. Vajuta kindlalt nii Puuri padruni istub täpselt.
A
Puurpingi kinnitamine toetavale pinnale
Kruvige puurmasin põrandaplaadi avade kaudu tööpin-
gile kinni, et vältida masina ümberkukkumist.
Teie turvalisuse mõttes on soovitatav kinnitada masin
tööpingi või millegi sarnase külge.
Seaded
Hoiatus:
Kõik nõutavad eelseaded Teie puurmasina laitmatuks
töötamiseks on juba tehases läbi viidud. Palun ärge
muutke midagi.
Tööriista normaalne kulumine ja kasutus võivad teha
vajalikult tagantjärele häälestamise.
Hoiatus:
Tõmmake enne seadistustööde läbiviimist alati pistik
pistikupesast välja.
Spindli tagasitõmbevedru seadistamine
Võib osutuda vajalikuks spindli tagasitõmbevedrut
seadistada, sest selle pinge on muutunud ja seetõttu
sõidab spindel liiga kiiresti või liiga aeglaselt tagasi.
1. Langetage vaba tööruumi suurendamiseks lauda.
2. Töötage puurmasina vasakul küljel.
3. Pange kruvikeeraja eesmisse alumisse nuuti (1) ja
hoidke selles kohas paigal.
4. Eemaldage välimine mutter (3) lihtvõtmega (NR14).
5. Mil kruvikeeraja on veel nuudis, vabastage
sisemist mutrit (4), kuni sälk vabaneb rummu (6)
küljest. TÄHELEPANU Vedru on pinge all!
6. Keerake ettevaatlikult vedrukübarat (2) kruvikee-
rajat vastupäeva, kuni saate nuudi (1) rummu (6)
sisse vajutada.
7. Langetage spindel madalaimasse asendisse ja
hoidke vedrukübarat (2) positsioonis. Kui spindel
liigub üles ja alla nagu Te soovite, siis pingutage
sisemine mutter (4) taas kinni.
8. Kui liiga lõtv, siis korrake samme 3-5. Kui liiga jäik,
siis samm 6 vastupidises järjekorras.
9.
Kindlustage välimine mutter (3) lihtvõtmega vastu
sisemist mutrit (4).
10. JUHIS: Ärge keerake üle ega piirake spindli liiku-
mist!
