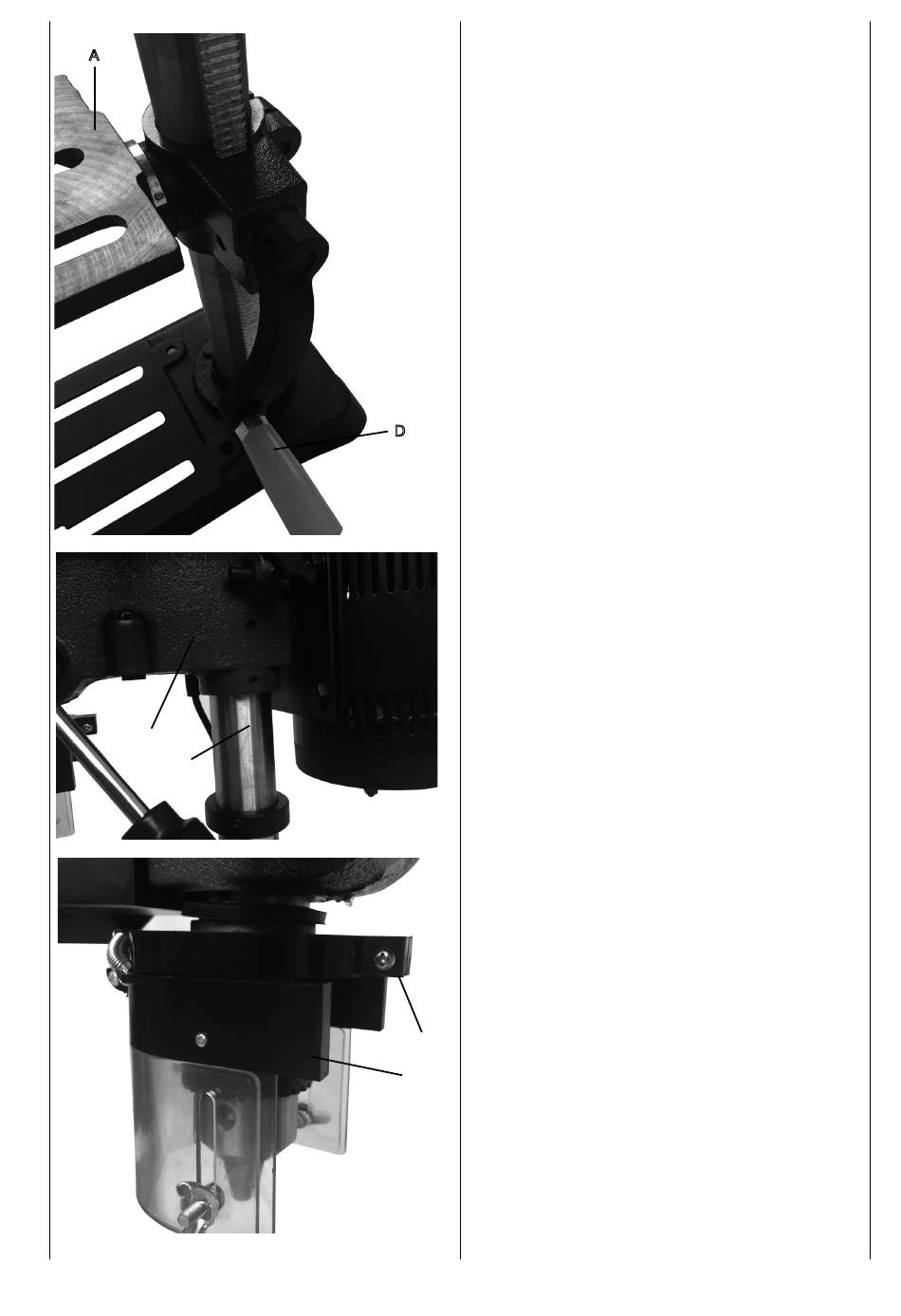

Montage Bohrtischhalter
1. Stecken Sie die Zahnstange (3) in die Nut des
Bohrtischhalters (A).
2.
Richten Sie die Zahnstange (3) mittig zum Bohr-
tischhalter (A) aus.
3. Achten Sie beim Zusammenführen der Zahnstan-
ge (3) innerhalb der Nut auf die korrekte Verzah-
nung des Bohrtischhalters (A) mit der Zahnstange.
4. Setzen Sie nun den Bohrtischhalter (A) mit der
Zahnstange (3) auf die Säule (2) und führen Sie
die Zahnstange (3) in die untere Zahnstangenfüh-
rung am Ständerfuß ein.
5. Sichern Sie die Zahnstange (3) mittels dem Ring
(1). Beachten Sie hierbei das die Zahnstangen-
führung am Ring (1) nach unten zeigt. Fixieren
Sie den Ring (1) durch anziehen der integrierten
Madenschraube.
6. Stecken Sie den Verstellgriff Höhenverstellung
(D) auf den Schaft des Bohrtischhalters (A) und
sichern Sie diesen mit einer Madenschraube
D
Montage Maschinenkopf und Säule
1. Setzen Sie den Maschinenkopf (A) auf die Säule
(B).
2. Bringen Sie die Spindel der Bohrmaschine mit
dem Tisch und der Grundplatte in Deckung und
ziehen Sie die 2 Madenschrauben, die sich seitlich
am Maschinenkopf befinden, fest an. (Innensechs-
kantschlüssel SW4)
Montage Bohrfutterschutz
1. Setzen Sie den Bohrfutterschutz (1) auf das Spin-
delrohr auf und ziehen die Schlitzschraube (2) an.
2
1
