Upozorenje:
Radi svoje sigurnosti nikad ne ukopčavajte električni
utikač u utičnicu ako niste obavili sve montažne postup-
ke te pročitali i pomno proučili sigurnosne napomene i
radne upute.

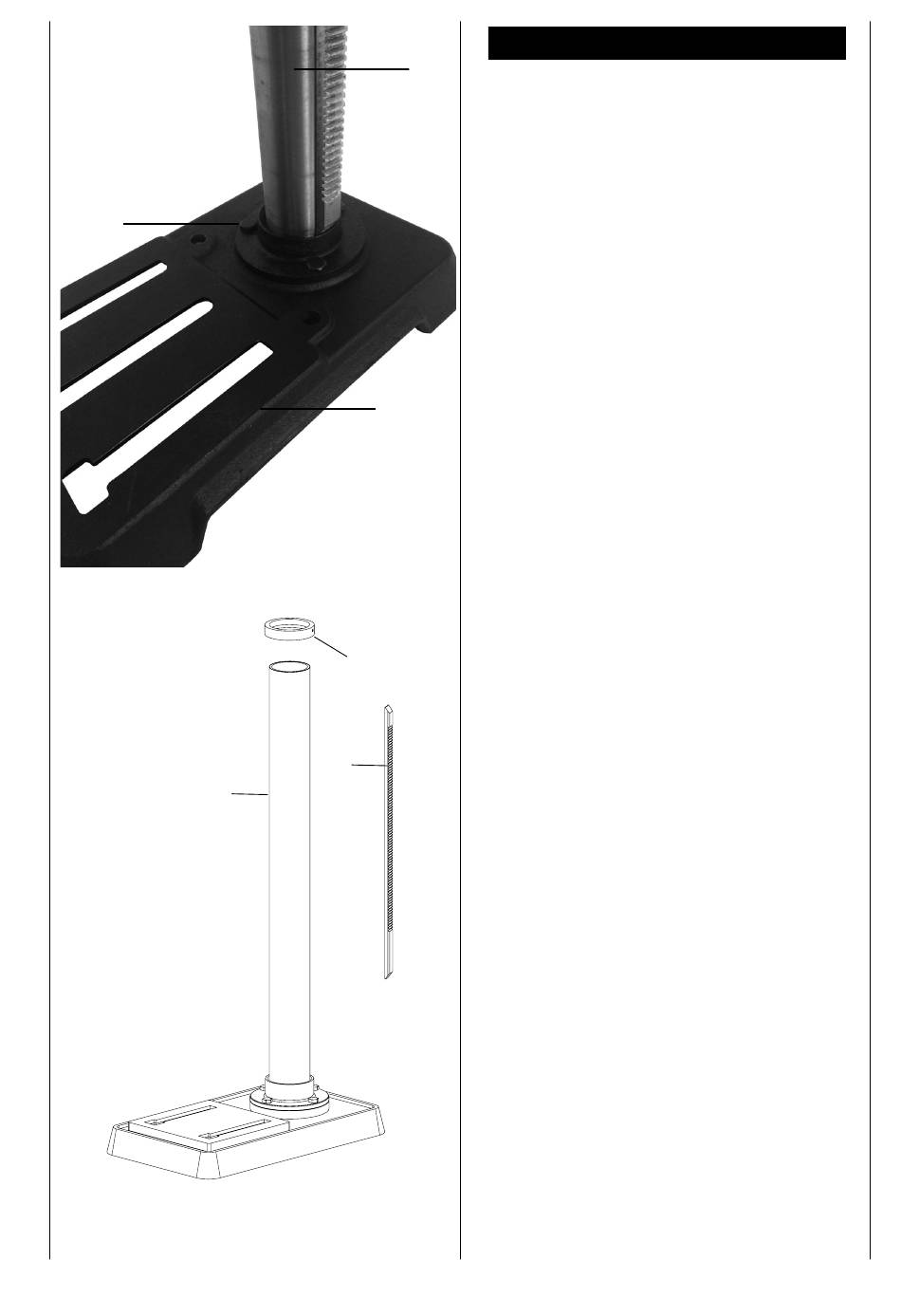

Stup i noga stroja
1.
2.
3.
Demontiranje zupčanice
A
Kako biste montirali bušilicu, morate najprije demontira-
ti zupčanicu (3).
1.
2.
1
3
Upute za montiranje
Stavite nosivu ploču (A) na pod ili na radni stol.
Postavite sklop stupa (B) na nosivu ploču tako da
se otvori na sklopu stupa podudaraju s otvorima
na nosivoj ploči.
Uvrnite tri vijka (C) za pričvršćivanje sklopa stupa
u nosivu ploču i zategnite ih ključem (SW13) za
vijke.
Demontirajte prsten (1) s pomoću imbus ključa
(širine 3) i skinite ga sa stupa (2).
Zatim izvucite zupčanicu (3).
