Advarsel:
Alle forhåndsinnstillinger som er påkrevd for å sikre at
boremaskinen fungerer plettfritt er allerede foretatt på
fabrikken. Vennligst ikke foreta noen endringer.
Normal slitasje og bruk av verktøyet kan gjøre det
påkrevd med justeringer i etterkant.
Advarsel:
Trekk alltid støpslet ut av stikkontakten før du gjennom-
fører noen innstillinger.

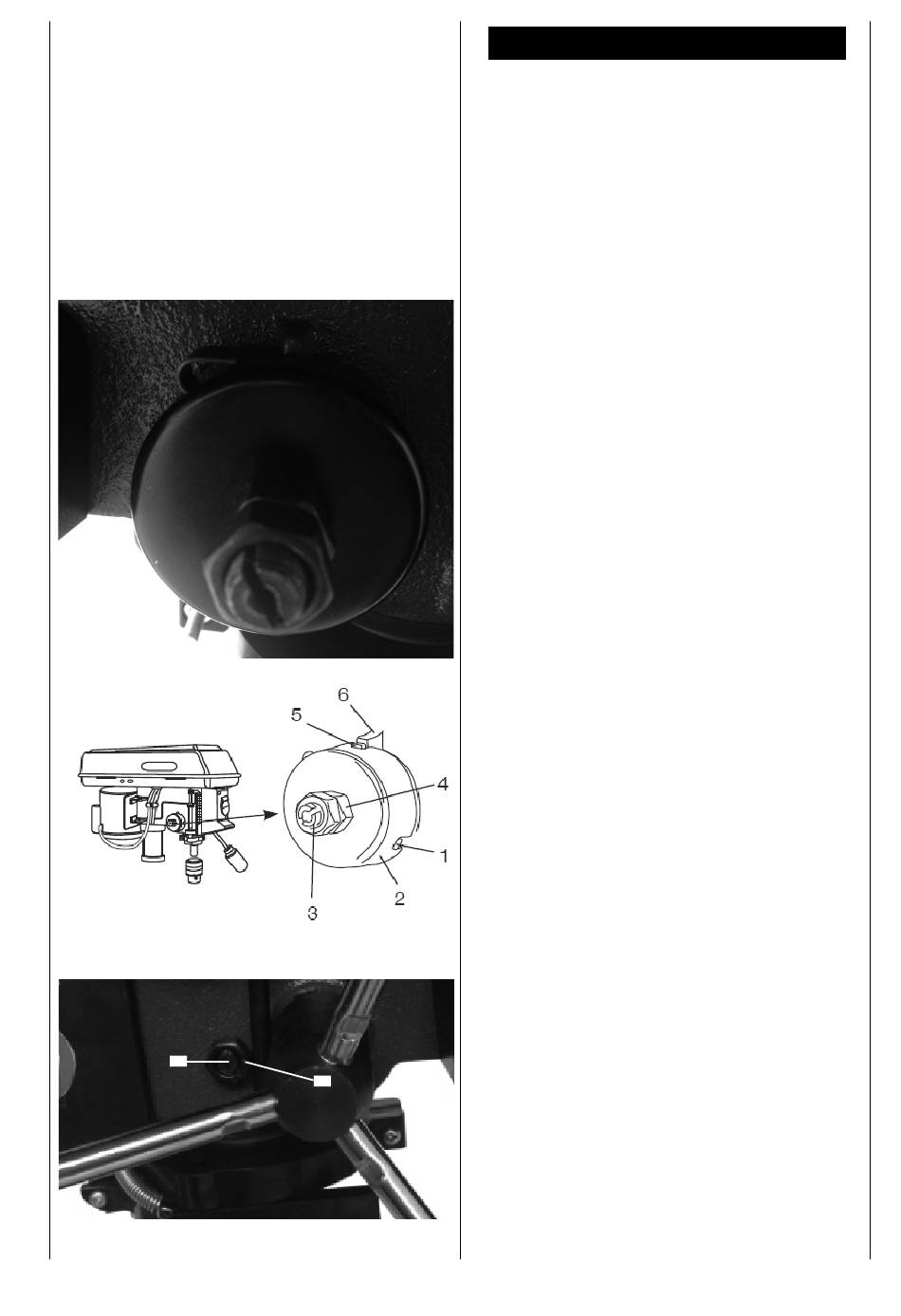

Innstilling av spindelens returfjær
Det kan være påkrevd å stille inn spindelens returfjær,
fordi spenningen dens har endret seg, og spindelen
derfor kjøres for raskt eller for langsomt.
1.
2.
3.
4.
5.
6.
7.
8.
9.
10. MERK: Ikke drei for mye og ikke begrens spindel-
Når spindelen befinner seg i den nederste posisjonen,
dreier du denne for hånd. Dersom du skulle oppdaget
at klaringen er for stor, går du frem som følger:
1.
A
2.
3.
Innstillinger
For mer plass under arbeidet senker du bordet.
Du jobber på venstre side av boremaskinen.
Sett en skrutrekker inn i det forreste sporet (1)
nede, og hold dette på plass.
Fjern mutrene på utsiden (3) med en fastnøkkel
(SW14)
Mens skrutrekkeren fremdeles står i sporet skal du
løsne mutrene på innsiden (4) inntil hakket løsner
fra navet (6). NB Fjæren står under spenning!
Drei forsiktig kontrollfjæren (2) mot urviseren med
skrutrekkeren, inntil sporet (1) kan trykkes inn i
navet (6).
Senk spindelen til den laveste posisjonen og hold
kontrollfjæren (2) på plass. Når spindelen beveger
seg opp og ned slik du ønsker kan du stramme
mutrene på innsiden (4) igjen.
Dersom de er for løse gjentar du trinn 3-5. Dersom
de er for stramme utføres trinn 6 i omvendt rekke-
følge.
Du sikrer mutrene på utsiden (3) mot mutrene på
innsiden (4) med en fastnøkkel.
bevegelsen!
Spindelens aksiale klaring
Løsne kontramutteren (A).
Drei skruen (B) med urviseren for å utjevne klarin-
gen, uten å begrense spindelens bevegelser opp
og ned (en moderat klaring er normalt).
Stram kontramutteren (A) igjen.
