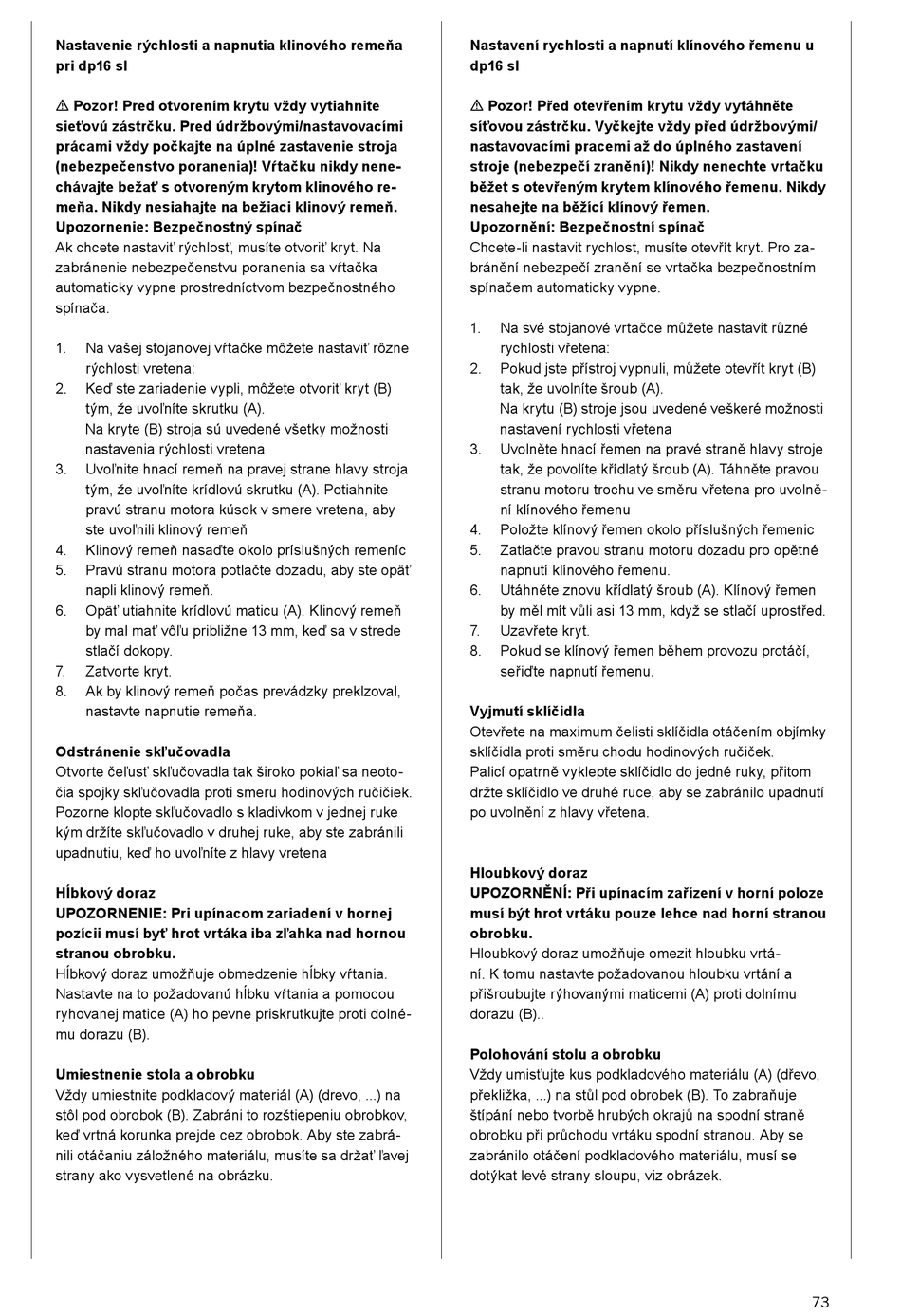

Scheppach DP16SL Originalbetriebsanleitung Seite 73

Nastavenie rýchlosti a napnutia klinového remeňa
pri dp16 sl
m Pozor! Pred otvorením krytu vždy vytiahnite
sieťovú zástrčku. Pred údržbovými/nastavovacími
prácami vždy počkajte na úplné zastavenie stroja
(nebezpečenstvo poranenia)! Vŕtačku nikdy nene-
chávajte bežať s otvoreným krytom klinového re-
meňa. Nikdy nesiahajte na bežiaci klinový remeň.
Upozornenie: Bezpečnostný spínač
Ak chcete nastaviť rýchlosť, musíte otvoriť kryt. Na
zabránenie nebezpečenstvu poranenia sa vŕtačka
automaticky vypne prostredníctvom bezpečnostného
spínača.
1. Na vašej stojanovej vŕtačke môžete nastaviť rôzne
rýchlosti vretena:
2. Keď ste zariadenie vypli, môžete otvoriť kryt (B)
tým, že uvoľníte skrutku (A).
Na kryte (B) stroja sú uvedené všetky možnosti
nastavenia rýchlosti vretena
3. Uvoľnite hnací remeň na pravej strane hlavy stroja
tým, že uvoľníte krídlovú skrutku (A). Potiahnite
pravú stranu motora kúsok v smere vretena, aby
ste uvoľnili klinový remeň
4. Klinový remeň nasaďte okolo príslušných remeníc
5. Pravú stranu motora potlačte dozadu, aby ste opäť
napli klinový remeň.
6. Opäť utiahnite krídlovú maticu (A). Klinový remeň
by mal mať vôľu približne 13 mm, keď sa v strede
stlačí dokopy.
7. Zatvorte kryt.
8. Ak by klinový remeň počas prevádzky preklzoval,
nastavte napnutie remeňa.
Odstránenie skľučovadla
Otvorte čeľusť skľučovadla tak široko pokiaľ sa neoto-
čia spojky skľučovadla proti smeru hodinových ručičiek.
Pozorne klopte skľučovadlo s kladivkom v jednej ruke
kým držíte skľučovadlo v druhej ruke, aby ste zabránili
upadnutiu, keď ho uvoľníte z hlavy vretena
Hĺbkový doraz
UPOZORNENIE: Pri upínacom zariadení v hornej
pozícii musí byť hrot vrtáka iba zľahka nad hornou
stranou obrobku.
Hĺbkový doraz umožňuje obmedzenie hĺbky vŕtania.
Nastavte na to požadovanú hĺbku vŕtania a pomocou
ryhovanej matice (A) ho pevne priskrutkujte proti dolné-
mu dorazu (B).
Umiestnenie stola a obrobku
Vždy umiestnite podkladový materiál (A) (drevo, ...) na
stôl pod obrobok (B). Zabráni to rozštiepeniu obrobkov,
keď vrtná korunka prejde cez obrobok. Aby ste zabrá-
nili otáčaniu záložného materiálu, musíte sa držať ľavej
strany ako vysvetlené na obrázku.
Nastavení rychlosti a napnutí klínového řemenu u
dp16 sl
m Pozor! Před otevřením krytu vždy vytáhněte
síťovou zástrčku. Vyčkejte vždy před údržbovými/
nastavovacími pracemi až do úplného zastavení
stroje (nebezpečí zranění)! Nikdy nenechte vrtačku
běžet s otevřeným krytem klínového řemenu. Nikdy
nesahejte na běžící klínový řemen.
Upozornění: Bezpečnostní spínač
Chcete-li nastavit rychlost, musíte otevřít kryt. Pro za-
bránění nebezpečí zranění se vrtačka bezpečnostním
spínačem automaticky vypne.
1. Na své stojanové vrtačce můžete nastavit různé
rychlosti vřetena:
2. Pokud jste přístroj vypnuli, můžete otevřít kryt (B)
tak, že uvolníte šroub (A).
Na krytu (B) stroje jsou uvedené veškeré možnosti
nastavení rychlosti vřetena
3. Uvolněte hnací řemen na pravé straně hlavy stroje
tak, že povolíte křídlatý šroub (A). Táhněte pravou
stranu motoru trochu ve směru vřetena pro uvolně-
ní klínového řemenu
4. Položte klínový řemen okolo příslušných řemenic
5. Zatlačte pravou stranu motoru dozadu pro opětné
napnutí klínového řemenu.
6. Utáhněte znovu křídlatý šroub (A). Klínový řemen
by měl mít vůli asi 13 mm, když se stlačí uprostřed.
7. Uzavřete kryt.
8. Pokud se klínový řemen během provozu protáčí,
seřiďte napnutí řemenu.
Vyjmutí sklíčidla
Otevřete na maximum čelisti sklíčidla otáčením objímky
sklíčidla proti směru chodu hodinových ručiček.
Palicí opatrně vyklepte sklíčidlo do jedné ruky, přitom
držte sklíčidlo ve druhé ruce, aby se zabránilo upadnutí
po uvolnění z hlavy vřetena.
Hloubkový doraz
UPOZORNĚNÍ: Při upínacím zařízení v horní poloze
musí být hrot vrtáku pouze lehce nad horní stranou
obrobku.
Hloubkový doraz umožňuje omezit hloubku vrtá-
ní. K tomu nastavte požadovanou hloubku vrtání a
přišroubujte rýhovanými maticemi (A) proti dolnímu
dorazu (B)..
Polohování stolu a obrobku
Vždy umisťujte kus podkladového materiálu (A) (dřevo,
překližka, ...) na stůl pod obrobek (B). To zabraňuje
štípání nebo tvorbě hrubých okrajů na spodní straně
obrobku při průchodu vrtáku spodní stranou. Aby se
zabránilo otáčení podkladového materiálu, musí se
dotýkat levé strany sloupu, viz obrázek.
