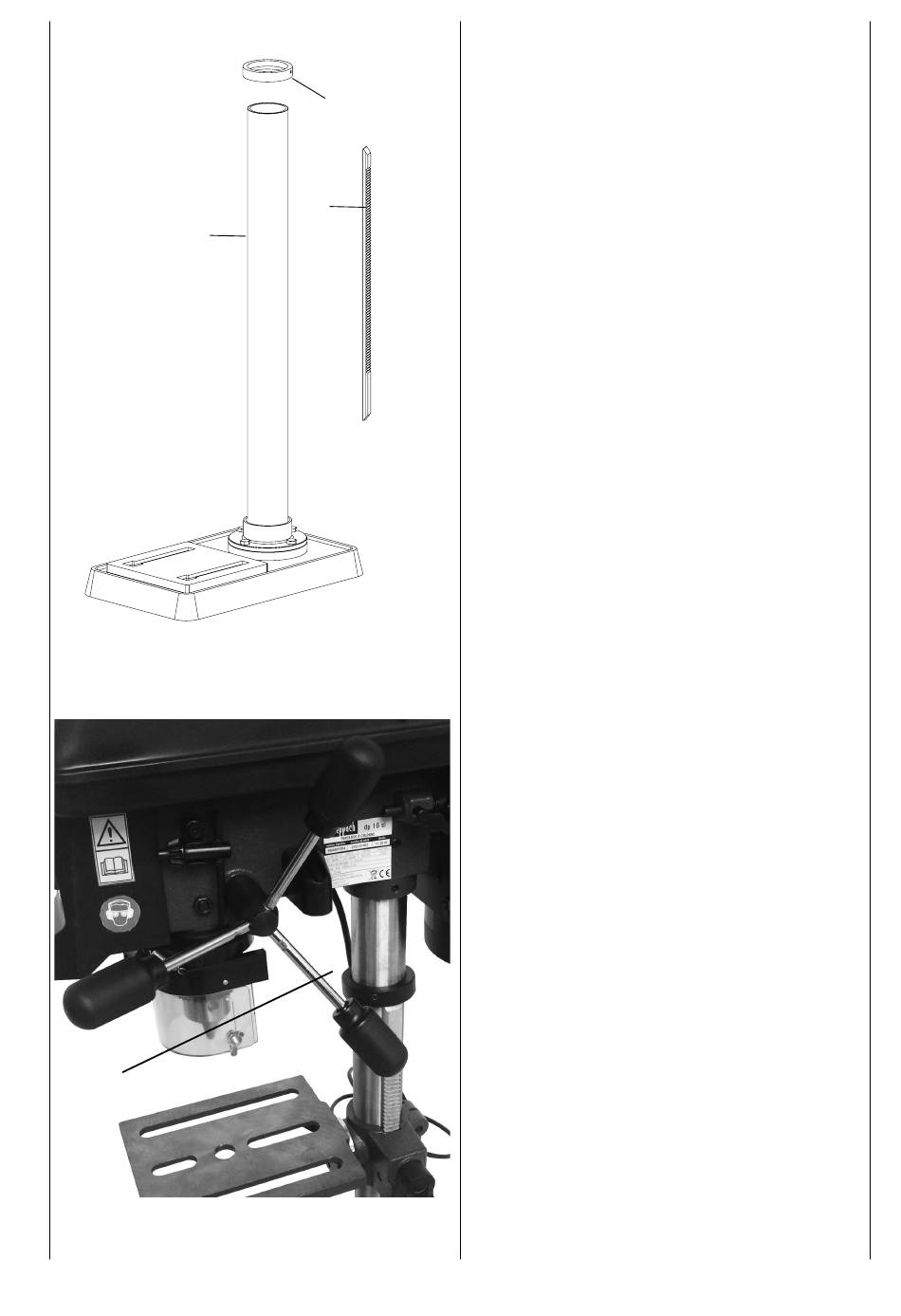

Hammaslati eemaldamine
Puurmasina monteerimise võimaldamiseks peate es-
malt hammaslati (3) demonteerima.
1. Demonteerige rõngas (1) sisekuuskantvõtme
(NR3) abil kokku ja tõmmake see sambalt (2)
maha.
2. Tõmmake nüüd hammaslatt (3) välja.
Puurimislaua hoidiku montaaž
1. Pistke hammaslatt (3) puurimislaua hoidiku (A)
nuuti.
2. Joondage hammaslatt (3) puurimislaua hoidiku (A)
suhtes keskele.
3.
Pöörake hammaslati (3) kokkupanemisel nuudi
sisemuses puurimislaua hoidiku (A) korrektsele
hambumisele hammaslatiga.
4. Pange nüüd puurimislaua hoidik (A) koos ham-
maslatiga (3) sambale (2) ja juhtige hammaslatt (3)
sambajalal hammaslati alumisse juhikusse.
5. Kindlustage hammaslatt (3) rõngaga (1). Järgige
seejuures, et hammaslati juhik on rõnga (1) juures
allapoole suunatud. Fikseerige rõngas (1) integree-
ritud süviskruvi kinnipingutamisega.
6. Pistke kõrguseseaduri seadekäepide (D) puu-
rimislaua hoidiku (A) varrele ja kindlustage see
süviskruviga.
