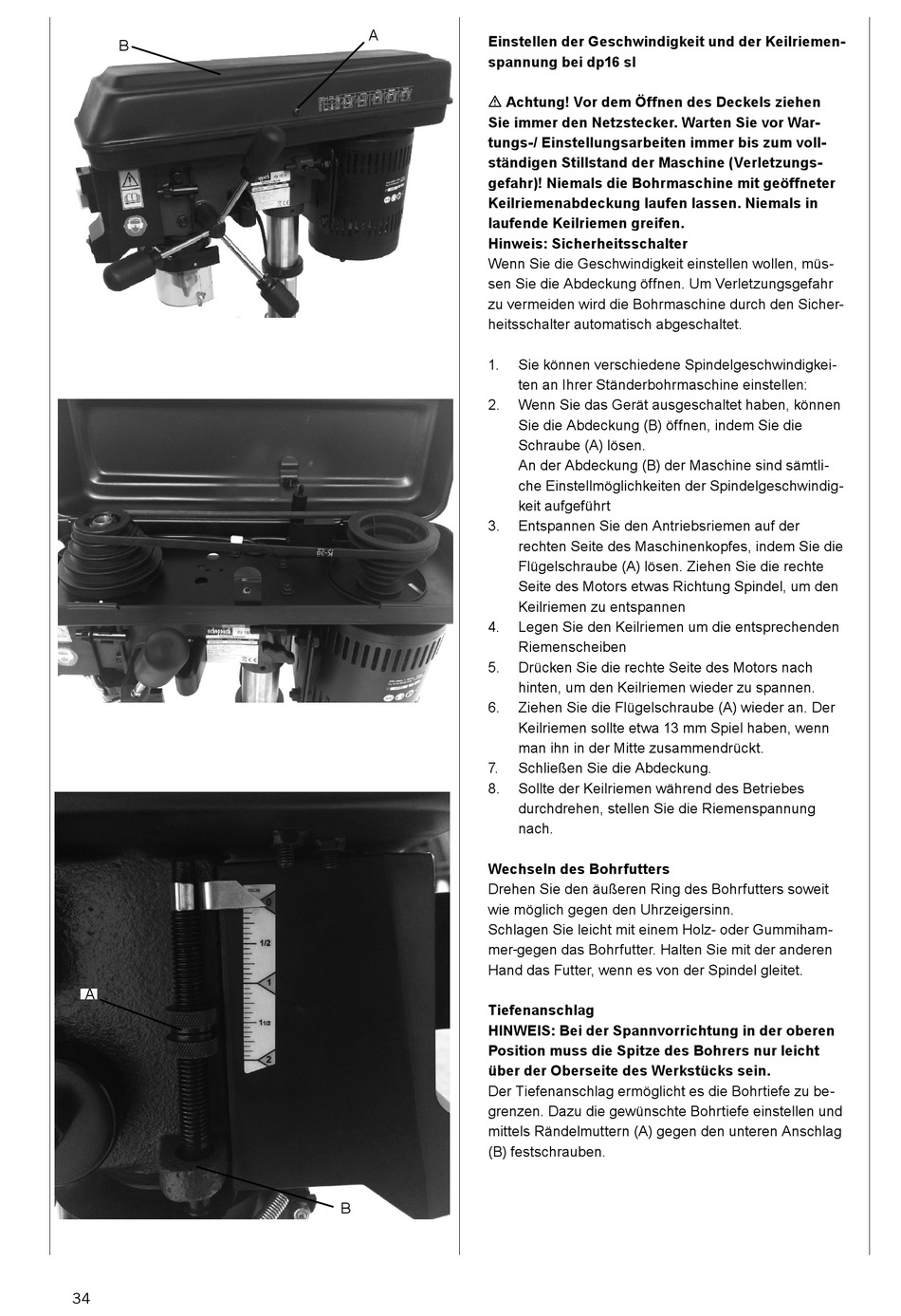

Scheppach DP16SL Originalbetriebsanleitung Seite 34

B
A
34
A
Einstellen der Geschwindigkeit und der Keilriemen-
spannung bei dp16 sl
m Achtung! Vor dem Öffnen des Deckels ziehen
Sie immer den Netzstecker. Warten Sie vor War-
tungs-/ Einstellungsarbeiten immer bis zum voll-
ständigen Stillstand der Maschine (Verletzungs-
gefahr)! Niemals die Bohrmaschine mit geöffneter
Keilriemenabdeckung laufen lassen. Niemals in
laufende Keilriemen greifen.
Hinweis: Sicherheitsschalter
Wenn Sie die Geschwindigkeit einstellen wollen, müs-
sen Sie die Abdeckung öffnen. Um Verletzungsgefahr
zu vermeiden wird die Bohrmaschine durch den Sicher-
heitsschalter automatisch abgeschaltet.
1.
2.
3.
4.
5.
6.
7.
8.
Wechseln des Bohrfutters
Drehen Sie den äußeren Ring des Bohrfutters soweit
wie möglich gegen den Uhrzeigersinn.
Schlagen Sie leicht mit einem Holz- oder Gummiham-
mer gegen das Bohrfutter. Halten Sie mit der anderen
Hand das Futter, wenn es von der Spindel gleitet.
Tiefenanschlag
HINWEIS: Bei der Spannvorrichtung in der oberen
Position muss die Spitze des Bohrers nur leicht
über der Oberseite des Werkstücks sein.
Der Tiefenanschlag ermöglicht es die Bohrtiefe zu be-
grenzen. Dazu die gewünschte Bohrtiefe einstellen und
mittels Rändelmuttern (A) gegen den unteren Anschlag
(B) festschrauben.
B
Sie können verschiedene Spindelgeschwindigkei-
ten an Ihrer Ständerbohrmaschine einstellen:
Wenn Sie das Gerät ausgeschaltet haben, können
Sie die Abdeckung (B) öffnen, indem Sie die
Schraube (A) lösen.
An der Abdeckung (B) der Maschine sind sämtli-
che Einstellmöglichkeiten der Spindelgeschwindig-
keit aufgeführt
Entspannen Sie den Antriebsriemen auf der
rechten Seite des Maschinenkopfes, indem Sie die
Flügelschraube (A) lösen. Ziehen Sie die rechte
Seite des Motors etwas Richtung Spindel, um den
Keilriemen zu entspannen
Legen Sie den Keilriemen um die entsprechenden
Riemenscheiben
Drücken Sie die rechte Seite des Motors nach
hinten, um den Keilriemen wieder zu spannen.
Ziehen Sie die Flügelschraube (A) wieder an. Der
Keilriemen sollte etwa 13 mm Spiel haben, wenn
man ihn in der Mitte zusammendrückt.
Schließen Sie die Abdeckung.
Sollte der Keilriemen während des Betriebes
durchdrehen, stellen Sie die Riemenspannung
nach.
