Mise en service
Avertissement:
Si vous n'êtes pas familier avec ce type de machines,
prenez conseil auprès d'un spécialiste. Avant de travail-
ler avec le produit vous devez dans tous les cas avoir lu
et compris les instructions d'utilisation et les consignes
de sécurité.

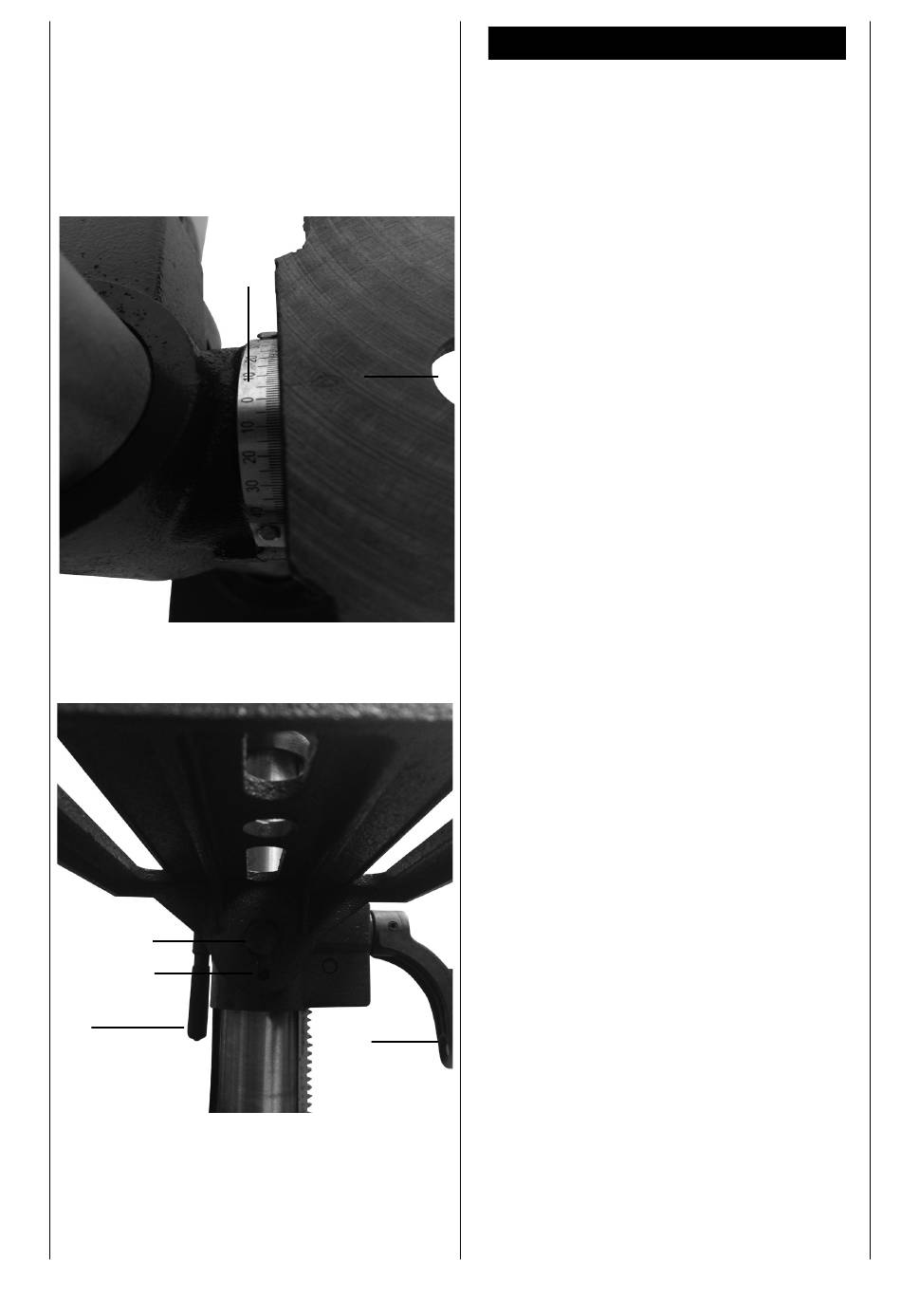

Ribaltamento della tavola
Nota: L'indicazione di inclinazione (A) serve solo come
orientamento per grosse inclinazioni. Per lavori di
precisione si consiglia di usare uno strumento di misura
angolare.
1.
Per portare il tavolo di perforazione (B) in posizio-
ne inclinata, svitare la vite a testa esagonale (C)
con una chiave fissa SW19, rimuovere la vite (D)
B
che serve al fissaggio a 90° e regolare l'angolo di
inclinazione del tavolo come desiderato. Avvitare
nuovamente la vite a testa esagonale (C).
Impostazione dell'altezza del tavolo
1. Allentare il blocco del tavolo (1).
2. Posizionare la tavola di foratura (B) all'altezza
desiderata mediante la maniglia di regolazione
dell'altezza (2).
3. Stringere nuovamente il blocco della tavola (1).
Nota: Consigliamo di impostare l'altezza del tavolo, in
modo tale che la punta del trapano non sia lontana dal
pezzo da lavorare.
Montaggio della punta del trapano
1. Inserire la punta del trapano all'interno del man-
drino portapunta, in modo tale che la ganascia
del mandrino possa far presa in modo ideale. (Per
punte di trapano piccole verificare che la ganascia
non tocchi le spirali della punta).
2. Accertarsi che la punta sia centrata nel mandrino
portapunta.
3. Serrare il mandrino portautensile con la chiave in
modo che il trapano non possa ruotare durante il
lavoro.
