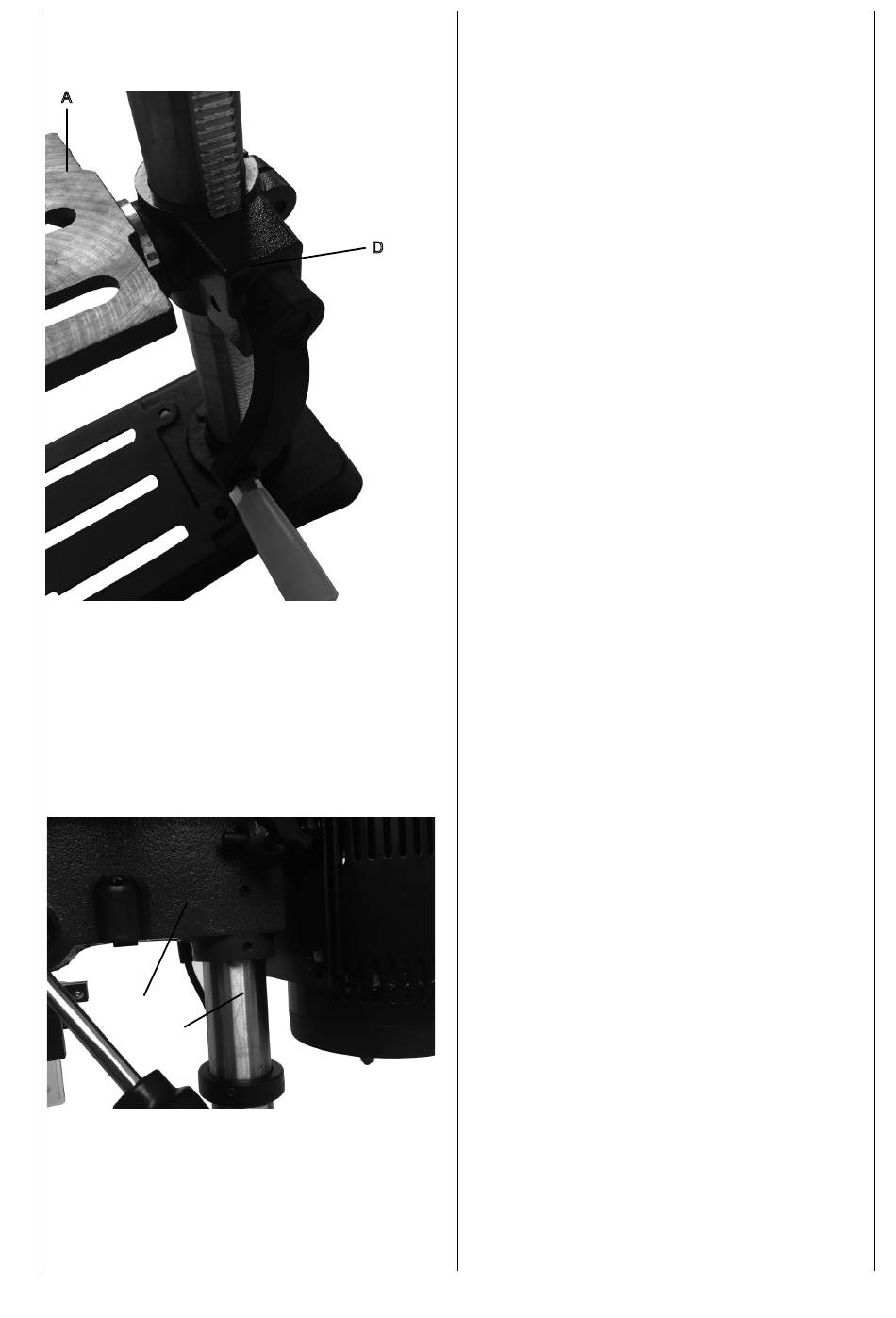

Montering av støtte for borebord
1.
Stikk tannstangen (3) inn i sporet til støtten for
borebordet (A).
2. Plasser tannstangen (3) midt på i forhold til støtten
for borebordet (A).
3.
Ved sammenføringen av tannstangen (3) i sporet
skal du påse at støtten for borebordet (A) har kor-
rekt fortanning med tannstangen.
4. Sett nå støtten for borebordet (A) sammen med
tannstangen (3) på søylen (2), og før tannstangen
(3) inn i den nedre føringen til tannstangen på
D
stativet.
5. Tannstangen (3) sikrer du med hjelp av ringen (1).
Påse i den forbindelse at føringen til tannstangen
på ringen (1) peker nedover. Fest ringen (1) ved å
stramme den integrerte stoppskruen.
6. Sett reguleringshåndtaket for høydejusteringen (D)
på skaftet til støtten for borebordet (A), og sikre
dette med en stoppskrue
Montering av maskinhode og søyle
1. Sett maskinhodet (A) på søylen (B).
2. Før boremaskinens spindel med bordet og bunn-
platen i dekning, og stram de 2 stoppskruene som
befinner seg på siden av maskinhodet godt fast.
(Innvendig sekskantnøkkel SW4)
