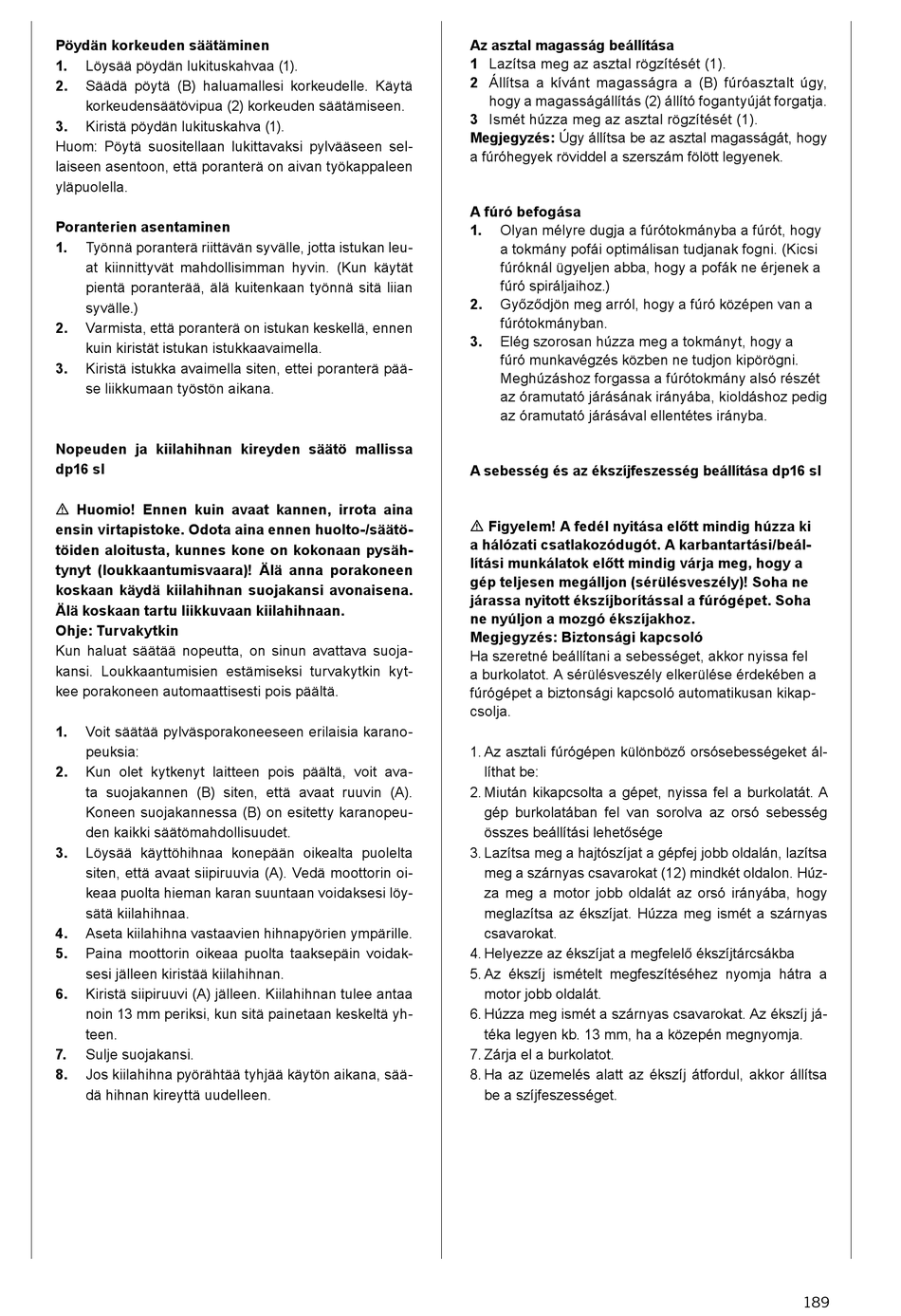

Pöydän korkeuden säätäminen
1. Löysää pöydän lukituskahvaa (1).
2. Säädä pöytä (B) haluamallesi korkeudelle. Käytä
korkeudensäätövipua (2) korkeuden säätämiseen.
3. Kiristä pöydän lukituskahva (1).
Huom: Pöytä suositellaan lukittavaksi pylvääseen sel-
laiseen asentoon, että poranterä on aivan työkappaleen
yläpuolella.
Poranterien asentaminen
1.
Työnnä poranterä riittävän syvälle, jotta istukan leu-
at kiinnittyvät mahdollisimman hyvin. (Kun käytät
pientä poranterää, älä kuitenkaan työnnä sitä liian
syvälle.)
2.
Varmista, että poranterä on istukan keskellä, ennen
kuin kiristät istukan istukkaavaimella.
3. Kiristä istukka avaimella siten, ettei poranterä pää-
se liikkumaan työstön aikana.
Nopeuden ja kiilahihnan kireyden säätö mallissa
dp16 sl
m Huomio! Ennen kuin avaat kannen, irrota aina
ensin virtapistoke. Odota aina ennen huolto-/säätö-
töiden aloitusta, kunnes kone on kokonaan pysäh-
tynyt (loukkaantumisvaara)! Älä anna porakoneen
koskaan käydä kiilahihnan suojakansi avonaisena.
Älä koskaan tartu liikkuvaan kiilahihnaan.
Ohje: Turvakytkin
Kun haluat säätää nopeutta, on sinun avattava suoja-
kansi. Loukkaantumisien estämiseksi turvakytkin kyt-
kee porakoneen automaattisesti pois päältä.
1. Voit säätää pylväsporakoneeseen erilaisia karano-
peuksia:
2. Kun olet kytkenyt laitteen pois päältä, voit ava-
ta suojakannen (B) siten, että avaat ruuvin (A).
Koneen suojakannessa (B) on esitetty karanopeu-
den kaikki säätömahdollisuudet.
3. Löysää käyttöhihnaa konepään oikealta puolelta
siten, että avaat siipiruuvia (A). Vedä moottorin oi-
keaa puolta hieman karan suuntaan voidaksesi löy-
sätä kiilahihnaa.
4. Aseta kiilahihna vastaavien hihnapyörien ympärille.
5. Paina moottorin oikeaa puolta taaksepäin voidak-
sesi jälleen kiristää kiilahihnan.
6. Kiristä siipiruuvi (A) jälleen. Kiilahihnan tulee antaa
noin 13 mm periksi, kun sitä painetaan keskeltä yh-
teen.
7.
Sulje suojakansi.
8. Jos kiilahihna pyörähtää tyhjää käytön aikana, sää-
dä hihnan kireyttä uudelleen.
Az asztal magasság beállítása
1 Lazítsa meg az asztal rögzítését (1).
2 Állítsa a kívánt magasságra a (B) fúróasztalt úgy,
hogy a magasságállítás (2) állító fogantyúját forgatja.
3 Ismét húzza meg az asztal rögzítését (1).
Megjegyzés: Úgy állítsa be az asztal magasságát, hogy
a fúróhegyek röviddel a szerszám fölött legyenek.
A fúró befogása
1. Olyan mélyre dugja a fúrótokmányba a fúrót, hogy
a tokmány pofái optimálisan tudjanak fogni. (Kicsi
fúróknál ügyeljen abba, hogy a pofák ne érjenek a
fúró spiráljaihoz.)
2. Győződjön meg arról, hogy a fúró középen van a
fúrótokmányban.
3. Elég szorosan húzza meg a tokmányt, hogy a
fúró munkavégzés közben ne tudjon kipörögni.
Meghúzáshoz forgassa a fúrótokmány alsó részét
az óramutató járásának irányába, kioldáshoz pedig
az óramutató járásával ellentétes irányba.
A sebesség és az ékszíjfeszesség beállítása dp16 sl
m Figyelem! A fedél nyitása előtt mindig húzza ki
a hálózati csatlakozódugót. A karbantartási/beál-
lítási munkálatok előtt mindig várja meg, hogy a
gép teljesen megálljon (sérülésveszély)! Soha ne
járassa nyitott ékszíjborítással a fúrógépet. Soha
ne nyúljon a mozgó ékszíjakhoz.
Megjegyzés: Biztonsági kapcsoló
Ha szeretné beállítani a sebességet, akkor nyissa fel
a burkolatot. A sérülésveszély elkerülése érdekében a
fúrógépet a biztonsági kapcsoló automatikusan kikap-
csolja.
1. Az asztali fúrógépen különböző orsósebességeket ál-
líthat be:
2. Miután kikapcsolta a gépet, nyissa fel a burkolatát. A
gép burkolatában fel van sorolva az orsó sebesség
összes beállítási lehetősége
3. Lazítsa meg a hajtószíjat a gépfej jobb oldalán, lazítsa
meg a szárnyas csavarokat (12) mindkét oldalon. Húz-
za meg a motor jobb oldalát az orsó irányába, hogy
meglazítsa az ékszíjat. Húzza meg ismét a szárnyas
csavarokat.
4. Helyezze az ékszíjat a megfelelő ékszíjtárcsákba
5. Az ékszíj ismételt megfeszítéséhez nyomja hátra a
motor jobb oldalát.
6. Húzza meg ismét a szárnyas csavarokat. Az ékszíj já-
téka legyen kb. 13 mm, ha a közepén megnyomja.
7. Zárja el a burkolatot.
8. Ha az üzemelés alatt az ékszíj átfordul, akkor állítsa
be a szíjfeszességet.
