Scheppach DP16SL Originalbetriebsanleitung Seite 60

8
7
5
2
12
13
17
14
60
Rimuovere l'imballaggio e verificare il contenuto
Attenzione: Se una parte dovesse mancare, non
cercare di mettere in funzione il trapano prima di
9
aver montato correttamente la parte mancante.
Non collegare la presa alla spina di corrente e non
accendere l'apparecchio.
Rimuovere tutte le parti dall'imballaggio e verificare
la presenza di tutti i componenti con l'ausilio della
15
seguente tabella (alcune parti sono confezionate sotto
la copertura della cinghia trapezoidale.
Non buttare subito il materiale di imballaggio, nel caso
16
in cui questo prodotto debba essere restituito al riven-
ditore.
10
11

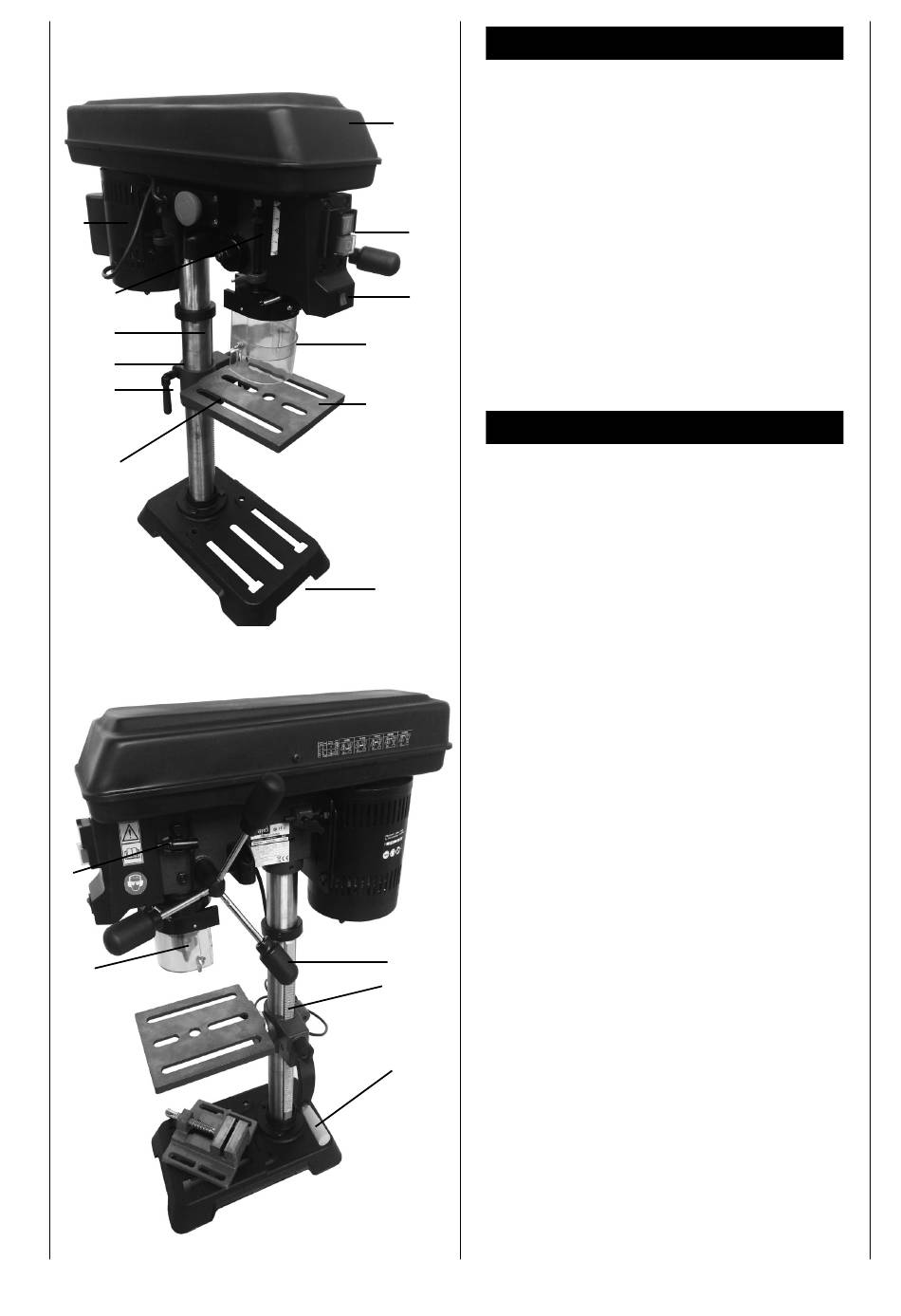

Attrezzatura
1. Piano di appoggio
2. Supporto da tavolo per trapano
3. Maniglia di sollevamento per regolazione
altezza
4. Cremagliera dentata montante
5. Colonna
1
6. Impugnatura
7. Vite di serraggio per scala
8. Motore
9. Coperchio protezione cinghia
10. Protezione mandrino portapunta
11. Tavola di foratura
12. Maniglia di bloccaggio per regolazione altezza
13. Maniglia di bloccaggio per tavola di foratura
14. Mandrino portapunta a serraggio rapido
15. Interruttore accensione/spegnimento
16. Interruttore accensione/spegnimento Laser
17. Chiave per mandrino
6
4
3
'
