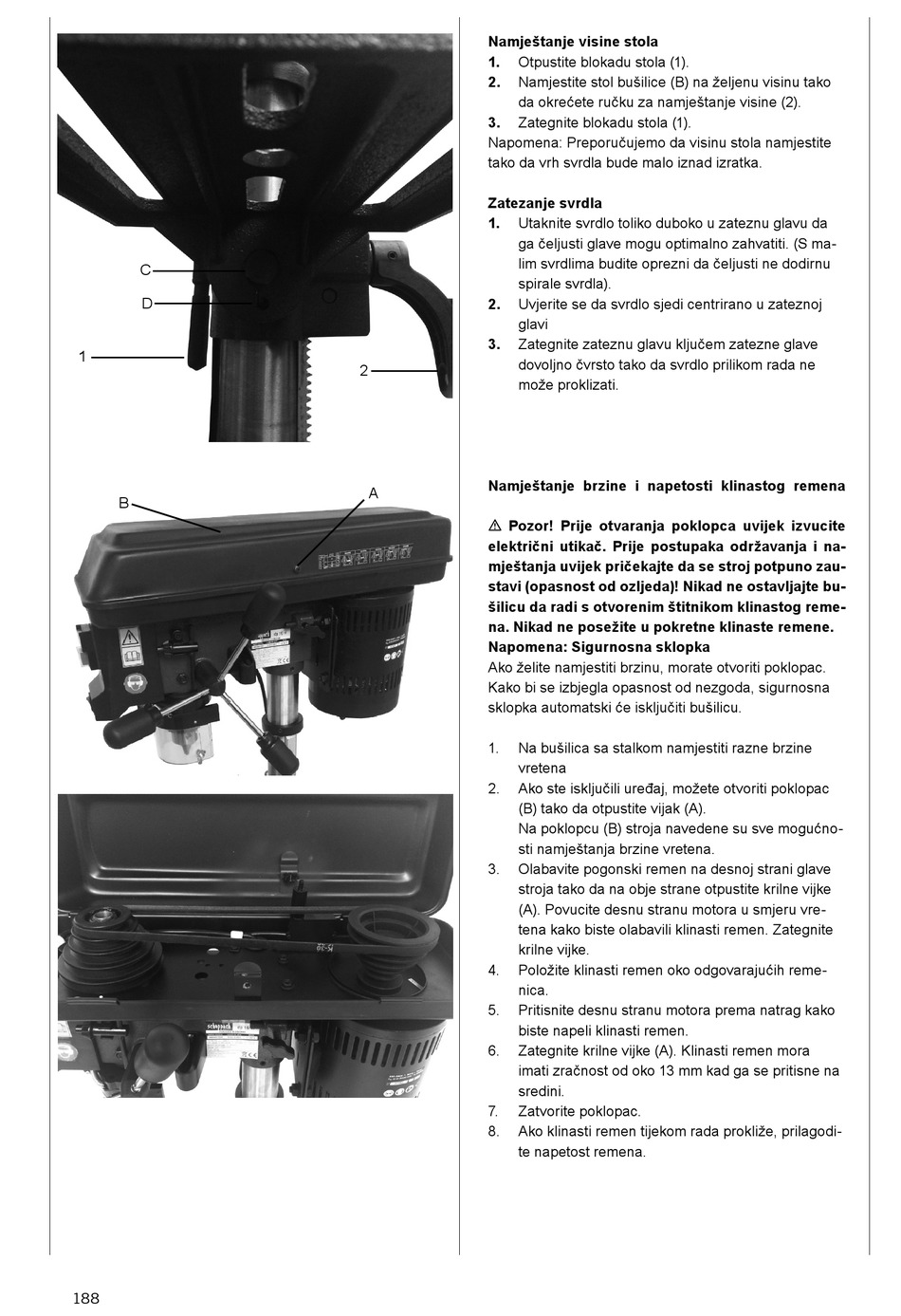

Namještanje visine stola
1. Otpustite blokadu stola (1).
2. Namjestite stol bušilice (B) na željenu visinu tako
da okrećete ručku za namještanje visine (2).
3. Zategnite blokadu stola (1).
Napomena: Preporučujemo da visinu stola namjestite
tako da vrh svrdla bude malo iznad izratka.
Zatezanje svrdla
1. Utaknite svrdlo toliko duboko u zateznu glavu da
ga čeljusti glave mogu optimalno zahvatiti. (S ma-
lim svrdlima budite oprezni da čeljusti ne dodirnu
spirale svrdla).
2. Uvjerite se da svrdlo sjedi centrirano u zateznoj
glavi
3. Zategnite zateznu glavu ključem zatezne glave
dovoljno čvrsto tako da svrdlo prilikom rada ne
2
može proklizati.
Namještanje brzine i napetosti klinastog remena
A
m Pozor! Prije otvaranja poklopca uvijek izvucite
električni utikač. Prije postupaka održavanja i na-
mještanja uvijek pričekajte da se stroj potpuno zau-
stavi (opasnost od ozljeda)! Nikad ne ostavljajte bu-
šilicu da radi s otvorenim štitnikom klinastog reme-
na. Nikad ne posežite u pokretne klinaste remene.
Napomena: Sigurnosna sklopka
Ako želite namjestiti brzinu, morate otvoriti poklopac.
Kako bi se izbjegla opasnost od nezgoda, sigurnosna
sklopka automatski će isključiti bušilicu.
1. Na bušilica sa stalkom namjestiti razne brzine
vretena
2. Ako ste isključili uređaj, možete otvoriti poklopac
(B) tako da otpustite vijak (A).
Na poklopcu (B) stroja navedene su sve mogućno-
sti namještanja brzine vretena.
3. Olabavite pogonski remen na desnoj strani glave
stroja tako da na obje strane otpustite krilne vijke
(A). Povucite desnu stranu motora u smjeru vre-
tena kako biste olabavili klinasti remen. Zategnite
krilne vijke.
4. Položite klinasti remen oko odgovarajućih reme-
nica.
5. Pritisnite desnu stranu motora prema natrag kako
biste napeli klinasti remen.
6. Zategnite krilne vijke (A). Klinasti remen mora
imati zračnost od oko 13 mm kad ga se pritisne na
sredini.
7. Zatvorite poklopac.
8. Ako klinasti remen tijekom rada prokliže, prilagodi-
te napetost remena.
