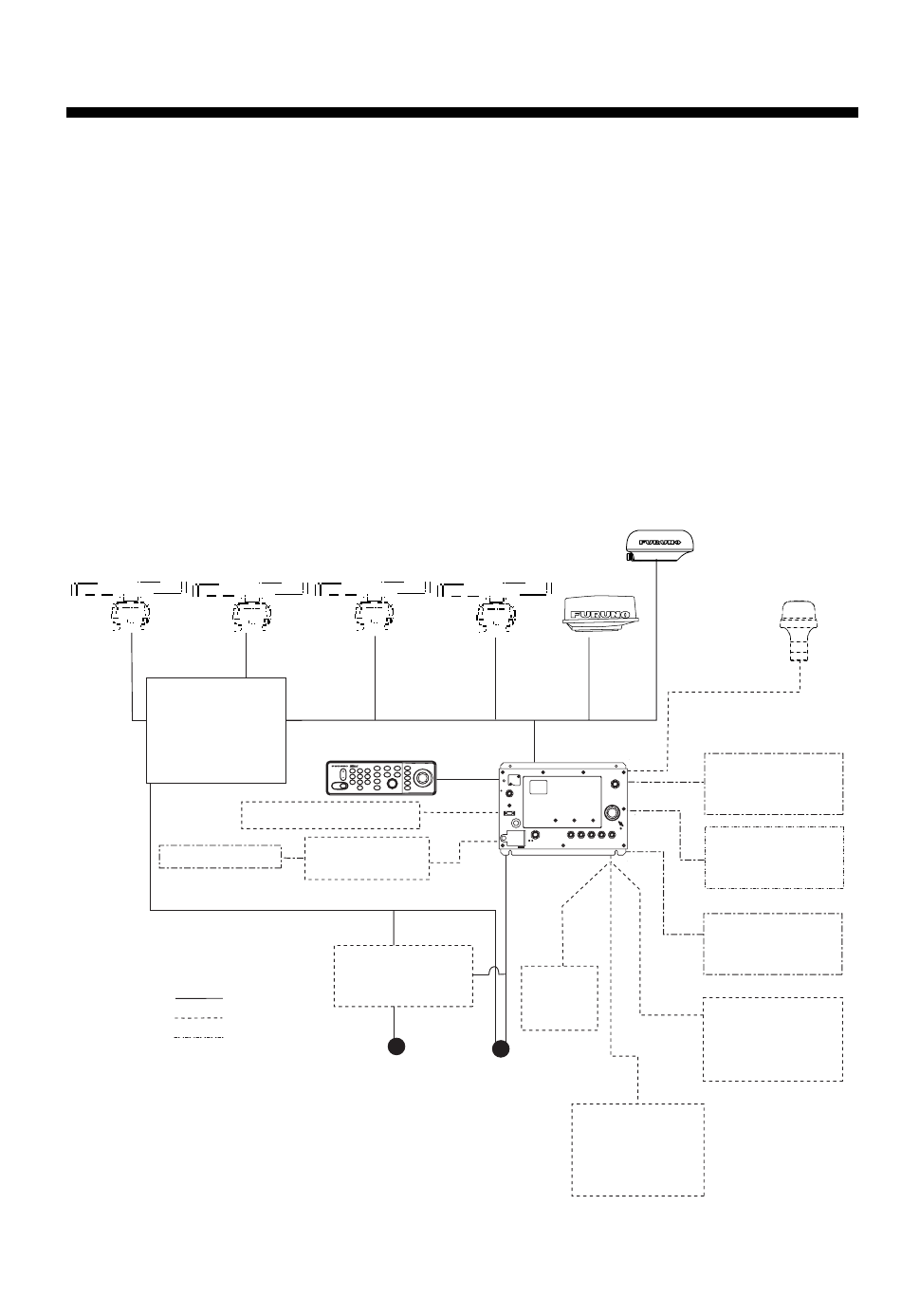

SYSTEMKONFIGURATIONEN
Alle NAVnet-Produkte verfügen über eine „Netzwerkkarte" zur Integration jedes
NAVnet-Produkts an Bord via LAN-Kabel (Ethernet 10BASE-T). Jedem NAVnet-Produkt wird
eine IP-Adresse zugewiesen, um die Übertragung von Bildern zwischen einzelnen
NAVnet-Produkten zu ermöglichen. So können zum Beispiel Bilder vom Videoplotter zum Radar
und umgekehrt übertragen werden. Die über das NAVnet empfangenen Bilder können auf der
Empfängerseite angepasst werden.
Wie viele Prozessoreinheiten installiert werden können, hängt von der Anzahl der
angeschlossenen Netzwerk-Echolote ab. Bei einem System aus drei oder mehr
NavNet-Produkten ist für die Verarbeitung der Daten ein „Hub" erforderlich.
Bei einem Netzwerk-Echolot: entweder ein Radar und drei Plotter oder vier Plotter
For two network sounders: entweder ein Radar und zwei Plotter oder vier Plotter
MODELL
MODELL
1954C-BB
1964C-BB
Netzteil PSU-005
(MODELL 1954C-BB)
Netzteil PSU-008
(MODELL 1964C-BB)
AIS-Transponder
: Standard
: Optional
: Nicht im Lieferum-
fang enthalten
NavNet-System: MODEL 1824C-BB/1834C-BB/1934C-BB/1944C-BB/1954C-BB/1964C-BB
Antenneneinheit
MODELL
1934C-BB
Bediengerät
RCU-017
SAVE
SAVE
HIDE
HIDE
A
A
CLEAR
CLEAR
MOB
MOB
SHOW
SHOW
ABC
ABC
DEF
DEF
GHI
GHI
1
1
2
2
3
3
B
B
RANGE
RANGE
ALARM
ALARM
DISP
DISP
MENU
MENU
JKL
JKL
MNO
MNO
PQR
PQR
4
4
5
5
6
6
C
C
STU
STU
VWX
VWX
YZ&
YZ&
GAIN
GAIN
7
7
8
8
9
9
D
D
POWER
POWER
TX
TX
_'#
_'#
EBL
EBL
E
E
0
0
VRM
VRM
PUSH TO ENTER
PUSH TO ENTER
ARPA ARP-11 (Integriert)
AIS-Schnittstelle
IF-1500AIS*
* Nicht erforderlich für
AIS-Transponder FA-150
Gleichrichter
RU-3423
100/110/115/220/230 V
Wechselspannung
1φ, 50/60 Hz*
*: Die Energie für das Netzteil und das
Sichtgerät muss aus der gleichen
Stromquelle stammen.
MODELL1824C-BB
MODELL
MODELL
1944C-BB
1834C-BB
Prozessoreinheit
RPU-015
POWER
F.G.
SLAVE DISPLAY
1
3
2
GND
OUTPUT
12 VDC
NTSC/PAL
RGB OUT
DJ-1
OPTION
INPUT
NETWORK
CONT
DATA 3
DATA 2
DATA 1
1
2
12-24 VDC
3
GND
CARD SLOT
Fax-
Empfänger
FAX-30
12 - 24 V
Gleichspannung*
Netzwerk-Echolot
ETR-6/10N
ETR-30N
v
GPS-Empfänger
GP-310B/320B
Echolot-Navigator
Monitor
(nicht im Lieferum-
fang enthalten)
Heading sensor
Andere NAVnet-
System
(GD-1920C-BB
usw.)
