1.3 Montage der Antenneneinheit von MODEL
1824C-BB
1.3.1 Hinweise zur Montage
Bei der Auswahl eines Einbauortes für die Antenneneinheit sind die folgenden Punkte zu
beachten.
•
Installieren Sie die Antenneneinheit auf dem Hardtop, Radarmast oder normalen Mast auf
einer geeigneten Plattform. (Für Segelboote ist dafür zusätzlich eine Montagehalterung
erhältlich.) Sie sollte an einer Stelle montiert werden, die gute Rundumsicht bietet, möglichst
nicht zu den Aufbauten des Schiffs gehört und an der der Abtaststrahl nicht behindert wird.
Hindernisse verursachen Schatten- und Blindsektoren. Ein Mast, dessen Durchmesser
deutlich unterhalb der Breite der Antenneneinheit liegt, verursacht nur einen kleinen
Blindsektor. Eine Rahe oder Saling in der gleichen Höhe stellen jedoch ein wesentlich
größeres Hindernis dar. Bringen Sie in diesem Fall die Antenneneinheit darüber oder
darunter an.
Antenneneinheit
Antenneneinheit

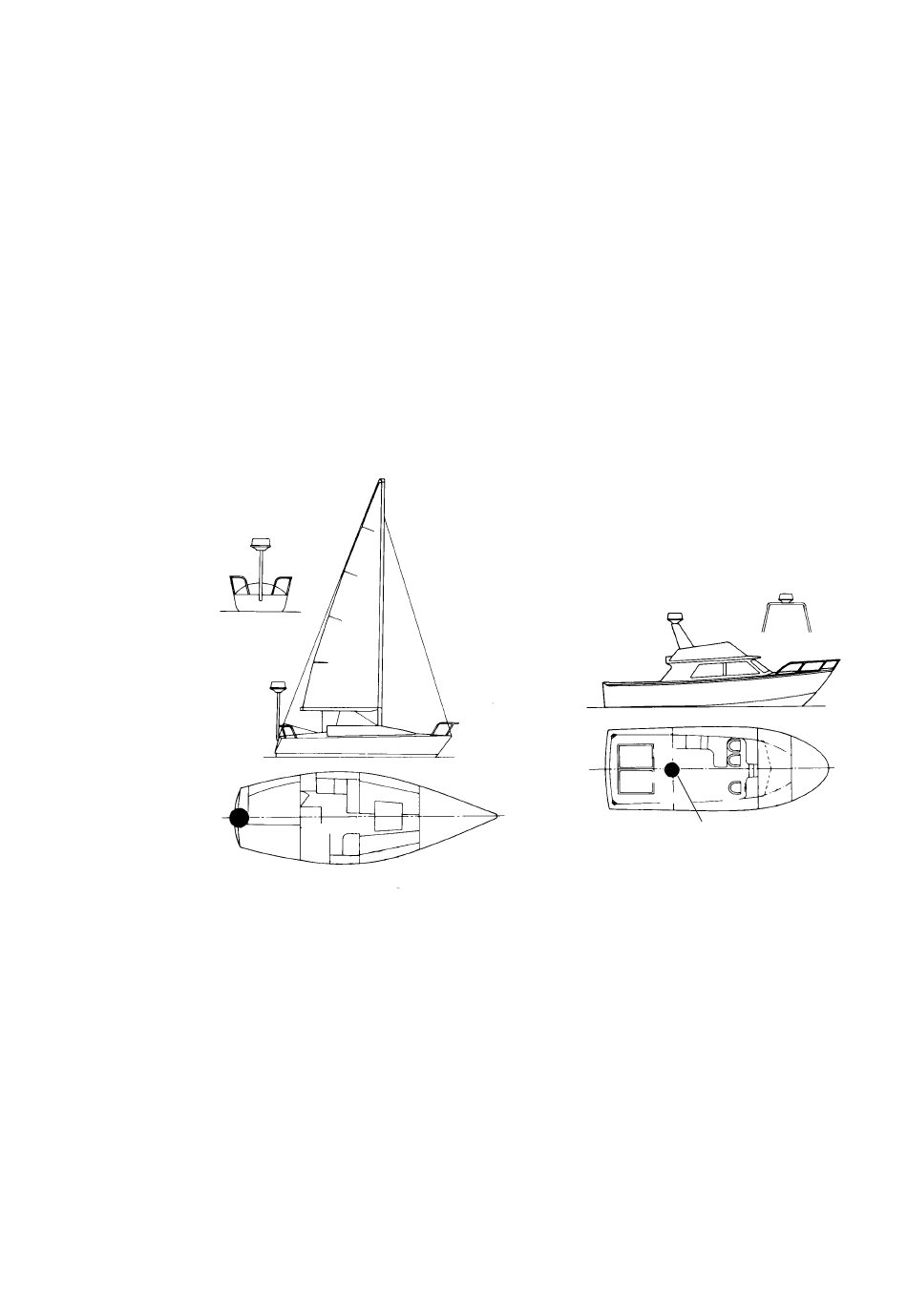

Typische Positionen der Antenneneinheit auf Segel- und Motorboot
•
Um elektromagnetische Interferenzen soweit wie möglich zu vermeiden, sollten Sie, wenn
möglich, das Antennenkabel nicht in der Nähe anderer elektrischer Geräte verlegen.
Verlegen Sie das Kabel auch nicht parallel zu Stromkabeln.
•
Halten Sie die Sicherheitsabstände für Kompasse ein, die in den
SICHERHEITSHINWEISEN genannt werden, um Störungen von Magnetkompassen zu
vermeiden.
1-5
Antenneneinheit
Antenneneinheit
