Anschluss des Antennenkabels
Nur das Antennenkabel verläuft vom Sichtgerät (im Fall von 1954C-BB/1964C-BB dem Netzteil)
zur Antenneneinheit. Um elektromagnetische Interferenzen soweit wie möglich zu vermeiden,
sollten Sie, wenn möglich, das Antennenkabel nicht in der Nähe anderer elektrischer Kabel
verlegen. Verlegen Sie das Kabel auch nicht parallel zu Stromkabeln. Führen Sie das Kabel
durch das Loch und dichten Sie das Loch ab, damit kein Wasser eindringen kann.
1. Öffnen Sie die Antennenabdeckung, indem Sie die vier Bolzen entfernen, und fixieren Sie
die Strebe.
2. Entfernen Sie die Kabelflanschkomponenten (Platte, Dichtung, Unterlegscheibe).
3. Führen Sie das Antennenkabel mit Anschluss durch den Boden des Gehäuses der
Antenneneinheit. Führen Sie das Kabel durch die Kabelflanschkomponente, wie in der
folgenden Abbildung gezeigt.

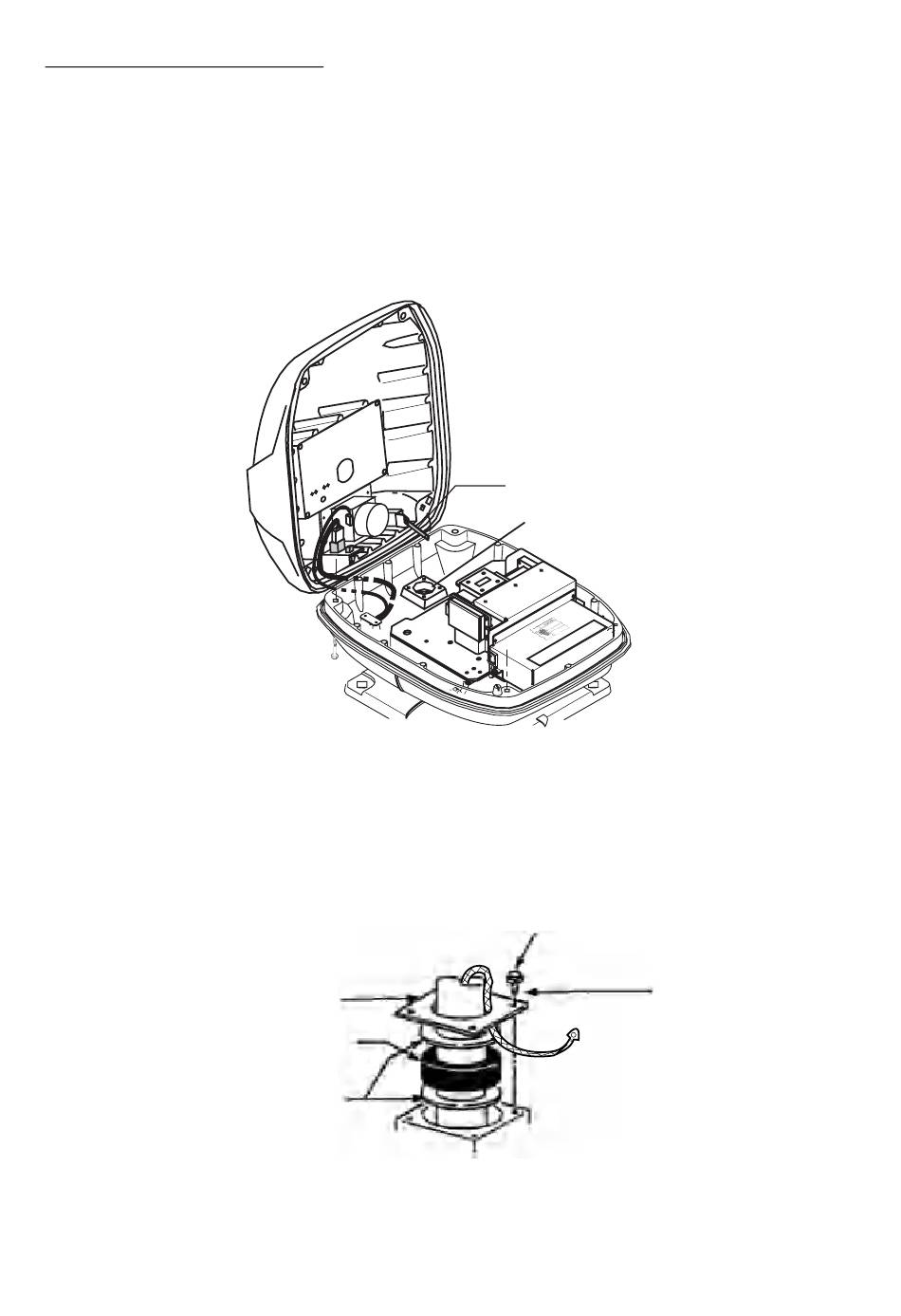

Antennenkabel durch die Kabelflanschkomponente führen
Bolzen
Antenneneinheit mit geöffneter Abdeckung
Platte
Dichtung
Unterlegscheibe
Strebe
Kabelflansch
Bolzen
4 M4x16
1-24
