Diese Einstellung stellt die korrekte Leistung des Radargeräts sicher, besonders auf kurze
Entfernungen. Das Radargerät misst die Zeit, die ein ausgesendetes Echo benötigt, um zum
Ziel und wieder zurück zur Quelle zu gelangen. Das empfangene Echo wird auf dem
Sichtgerät entsprechend der benötigten Zeit angezeigt. Daher sollte sofort nach dem
Aussenden des Echos die Welle vom Zentrum der Anzeige (manchmal auch Bildmittelpunkt
genannt) starten.
Ein im Sichtgerät generierter Auslöserimpuls wird über das Antennenkabel an die
Antenneneinheit gesendet, um das Aussenden des Echos auszulösen (Magnetron). Die Zeit,
die das Signal bis zur Antenneneinheit benötigt, ist zum großen Teil von der Länge des
Signalkabels abhängig. Während dieses Zeitraums sollte das Sichtgerät warten, bis die
Welle gestartet wird. Wenn das Sichtgerät nicht korrekt eingestellt ist, werden die Echos von
einem geradlinigen lokalen Objekt (z. B. einer Hafenmauer oder einem Pier) nicht mit
geraden Kanten angezeigt. Sie werden als "nach außen verschoben" oder "nach innen
verschoben" nahe dem Zentrum der Anzeige angezeigt. Die Entfernung zu Objekten wird
ebenfalls nicht korrekt angezeigt.

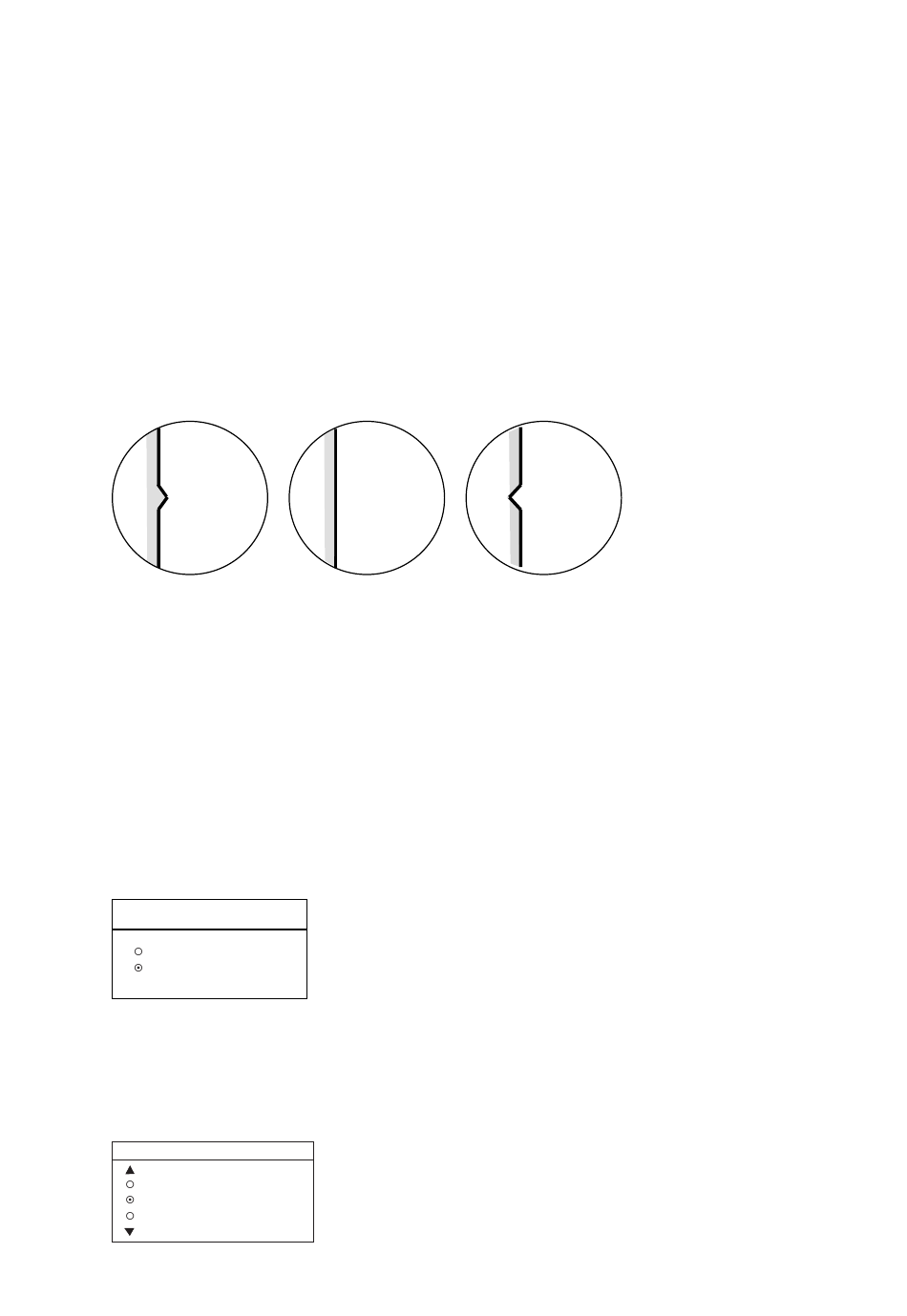

(1) Ziel nach
innen verzogen
Beispiele für nicht korrektes und korrektes Wellen-Timing
a) EIN wählen, dann Softkey C: ENTER drücken.
b) Wählen Sie den kürzesten Radarbereich aus, und überprüfen Sie, ob Verstärkung und
Seegang korrekt eingestellt sind.
c) Wählen Sie ein Ziel mit geraden Kanten aus (Hafenmauer, Piers).
d) Ziehen Sie das in Schritt b) ausgewählte Ziel mit dem Knopf ENTER gerade, und
drücken Sie den Knopf ENTER, um den Vorgang abzuschließen.
26. M.B.UNTERDRUECKUNG wählen und Softkey C: BEARB drücken.
M.B.UNTERDRUECKUNG
▲
EIN
AUS
▼
27. EIN wählen, dann Softkey C: ENTER drücken. "M.B." steht für "Main Bang". Dies ist das
"schwarze Loch", das als Sendepulsnullfleckspur bei kurzen Entfernung im Zentrum des
Displays erscheint. Knopf ENTER drehen, um die Sendepulsnullfleckspur zu unterdrücken.
Nach der Einstellung Softkey E: ZURÜCK drücken.
28. RADAR ANTENNENHOEHE wählen, dann Softkey C: BEARB drücken.
RADAR ANT.HOEHE
HOCH (>10m, 33ft)
MITTEL (3-10m, 10-33ft)
NIEDER (<10m, 33ft)
(2) Korrekt
(3) Ziel nach außen
3-7
verschoben
