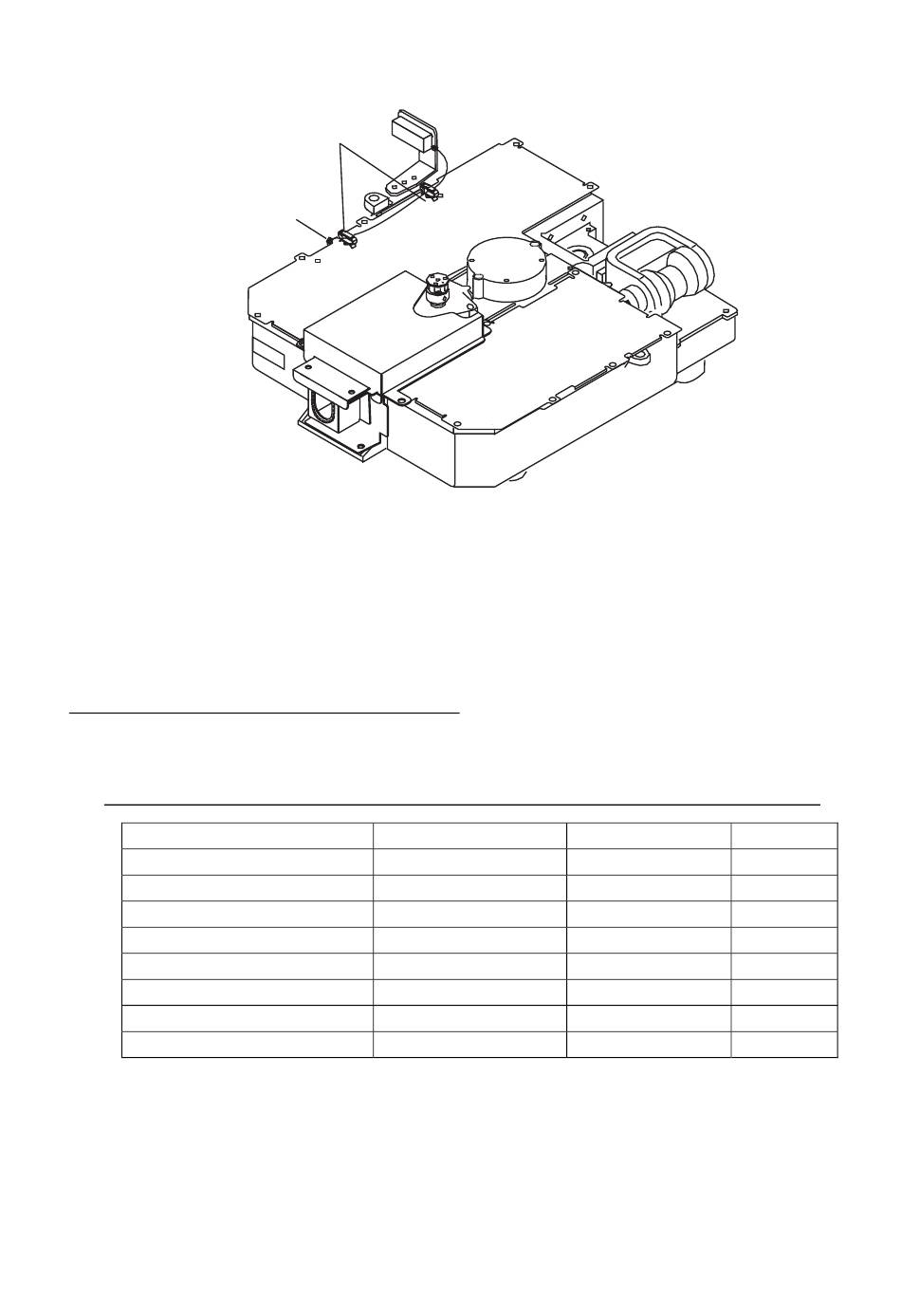

12. Führen Sie das Kabel vom Rotationsdetektor durch zwei Kabelklemmen.
Kabelbinder
(sowie ein
weiterer innen)
13. Sichern Sie die Aufhängevorrichtung gemäß den Anweisungen auf dem Etikett im Inneren
der Montagebasis.
14. Überprüfen Sie, dass die Gummidichtung richtig sitzt und die Dreiecksmarkierung auf der
Radom-Abdeckung an der Dreiecksmarkierung auf der Montagebasis ausgerichtet ist, und
ziehen Sie dann die Befestigungsschrauben für die Abdeckung fest an. Zur Position der
Gummidichtung siehe Schnittdarstellung auf Seite 1-9.
Montage der zusätzlichen Montagehalterung
Für das Befestigen der Antenneneinheit an einem Mast auf einem Segelboot ist eine
zusätzliche Montagehalterung erhältlich.
Inhalt des Bausatzes 2 für die Montagehalterung Typ: OP03-93, Code-Nr.: 008-445-080
Teil
Sechskantschraube
Sechskantschraube
Montageplatte
Stützblech (1)
Stützblech (2)
Halterung (1)
Halterung (2)
Befestigungsblech
Bauen Sie die Montagehalterung zusammen, und bringen Sie sie an einem Mast an. Befestigen
Sie die Antenneneinheit an der Halterung. Für Einzelheiten siehe Abbildung auf der nächsten
Seite.
Kabelklemmen
Antenneneinheit, Rotationsdetektorkabel festklemmen
M4x12
M8x20
03-018-9001-0
03-018-9005-0
03-018-9006-0
03-028-9101-0
03-028-9102-0
03-028-9103-0
Rotationsdetektor
Typ
000-804-725
000-805-707
100-206-740
100-206-780
100-206-790
100-206-810
100-206-820
100-206-830
1-11
Code-Nr.
Menge
4
8
1
1
1
1
1
2
