2.2.2 Netzteil PSU-008 (MODEL 1964C-BB)
Verkabelung
1. Entfernen Sie vier Schrauben, um die Kabelklemme zu entfernen.
2. Entfernen Sie vier Schrauben, um die Abdeckung zu entfernen.
3. Schließen Sie den VL-Anschluss des Netzkabels VL3P-VV-S2X2C-AA050 (als
Installationsmaterial mitgeliefert) an J1 an der Netzplatine an.
4. Schließen Sie die VH- und NH-Anschlüsse des Kabels MJ-B24LPF0009-050 (als
Installationsmaterial mitgeliefert) an den folgenden Punkten an: VH9, J3; VH4, J4, NH13, J5.
VL3P-VV-S2X
2C-AA050
Kabel
(zu 12 - 24 V
Gleichspannung)
5. Schließen Sie das Antennenkabel an den folgenden Punkten an: VH2, J11, VH10, J12; VH5,
J13, NH14, J14.

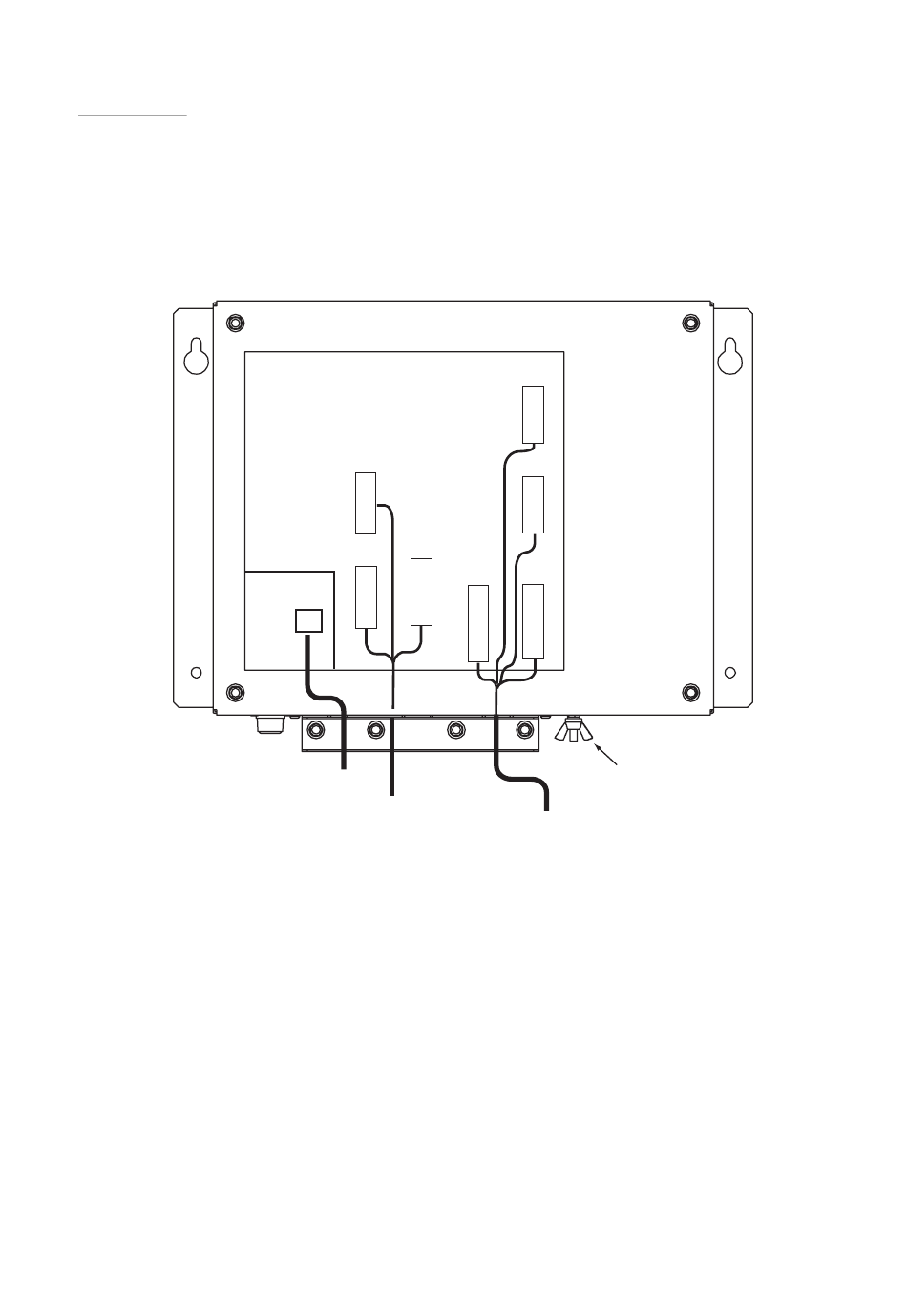

6. Führen Sie die drei Kabel in die entsprechenden Schlitze ein, wie in der vorherigen
Abbildung gezeigt.
7. Bringen Sie die (in Schritt 2 entfernte) Abdeckung wieder an.
8. Bringen Sie die Kabelklemme wieder an.
9. Verbinden Sie Erdung und Schiffserdung mittels eines Erdungskabels (nicht im Lieferumfang
enthalten, IV-2sq).
POWER Board 03P9419
J4
V
H
4
J5
J3
N
V
H
H
13
9
J1 3P
MJ-B24
LPF0011-050
Kabel
(zur Prozessor-
einheit)
J11
V
H
2
J13
V
H
5
J12
J14
N
V
H
H
1
1
4
0
Antennenkabel
RW-9771
(03S9771)
2-5
Erdungsanschluss
