SYSTEMKONFIGURATIONEN

Alle NAVnet-Produkte verfügen über eine "Netzwerkkarte" zur Integration jedes
NAVnet-Produktes an Bord via LAN-Kabel (Ethernet 10BASE-T). Jedem NAVnet-Produkt
wird eine IP-Adresse zugewiesen, um die Übertragung von Bildern zwischen einzelnen
NAVnet-Produkten zu ermöglichen. So können zum Beispiel Bilder vom Videoplotter zum
Radar und umgekehrt übertragen werden. Die über das NAVnet empfangenen Bilder
können auf der Empfängerseite angepasst werden.
Wie viele Displays installiert werden können, hängt von der Anzahl der angeschlossenen
Netzwerk-Echolote ab. Bei einem System aus drei oder mehr NavNet-Produkten ist für die
Verarbeitung der Daten ein "Hub" erforderlich.
Bei einem Netzwerk-Echolot: entweder ein Radar und drei Plotter oder vier Plotter
Bei zwei Netzwerk-Echoloten: entweder ein Radar und zwei Plotter oder vier Plotter
MODELL
MODELL
1954C
1964C
AIS-Transponder
* Nicht erforderlich für
AIS-Transponder FA-150
: Standard
: Optional
: Nicht im Lieferumfang
enthalten

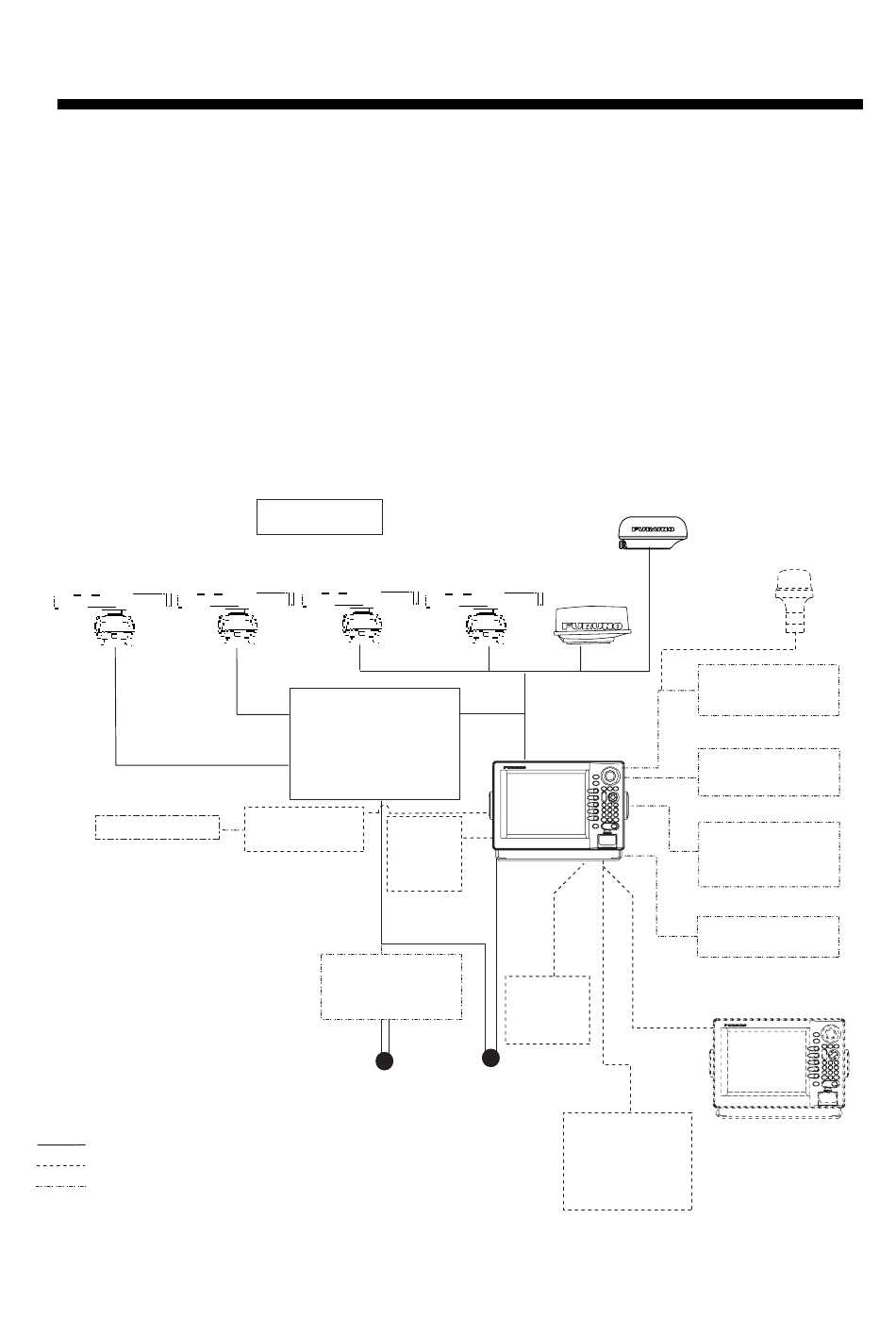

NavNet-System: MODELL 1824C/1834C/1934C/1944C/1954C/1964C
Antenneneinheit
MODELL
1934C
Netzteil
PSU-005
(MODELL 1954C)
Netzteil
PSU-008
(MODELL 1964C)
AIS-Schnittstelle
ARPA
IF-1500AIS*
ARP-11
(Integriert)
Gleichrichter
RU-3423
100/110/115/220/230 V
Wechselspannung 1φ, 50/60 Hz*
*:
Die Energie für das Netzteil und das
Sichtgerät muss aus der gleichen
Stromquelle stammen.
MODELL
MODELL
1944C
1834C
Sichtgerät
RDP-149
Fax-
Empfänger
FAX-30
12 - 24 V Gleichspannung*
vi
MODELL1824C
GPS-Empfänger
GP-310B/320B
Echolot-Navigator
Externer Summer
PC
VGA-Monitor
Tochterdisplay
Videogerät
Kompasssensor
Netzwerk-
Andere NAVnet-Einheit
Echolot
(GD-1920C usw.)
ETR-6/10N
ETR-30N
