1.3.2 Montageanleitung
1. Entfernen Sie die Montageteile vom Boden der Antenneneinheit: jeweils vier
Sechskantbolzen (M10x20), Federscheiben und Unterlegscheiben. Bewahren Sie die
Montageteile zum späteren Befestigen der Antenneneinheit an der Montageplattform auf.
Heck

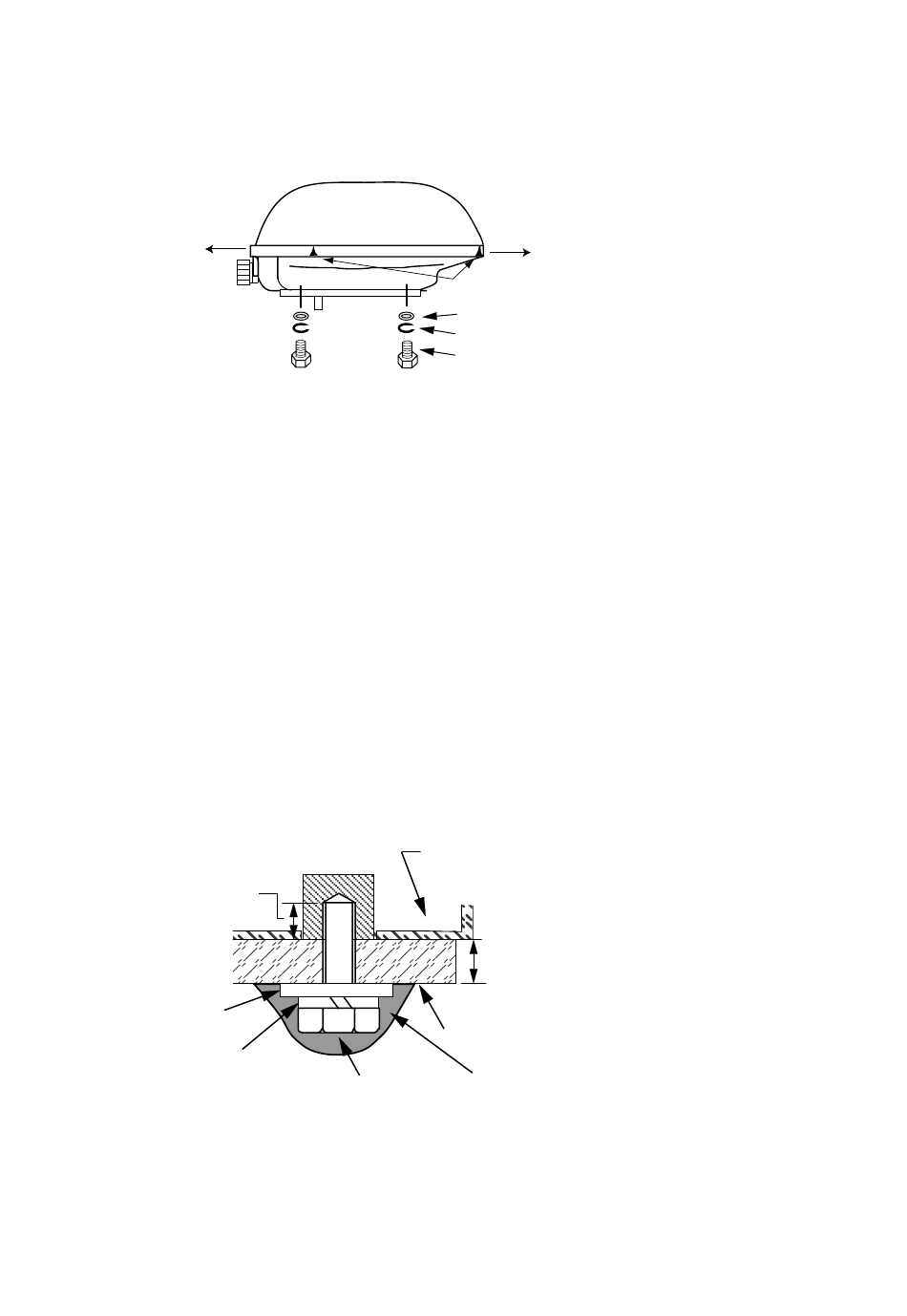

Antenneneinheit mit Position der einzelnen Montageteile
2. Fertigen Sie eine Plattform (Holz, Stahl* oder Aluminium) mit einer (empfohlenen) Dicke von
5 - 10 mm (siehe dazu die Umrisszeichnung am Ende dieses Handbuchs). Befestigen Sie
die Plattform am Einbauort. Positionieren Sie die Montagebasis so auf der Plattform, dass
die Kabeldurchführung zum Heck zeigt.
*: Treffen Sie bei einer Plattform aus Stahl geeignete Maßnahmen zum Korrosionsschutz.
Hinweis: Achten Sie beim Bohren darauf, dass die Löcher in der Plattform parallel zur
Längsschifflinie liegen.
3. Befestigen Sie die Montagebasis mit den in Schritt 1 entfernten Teilen (Sechskantbolzen,
Unterlegscheiben und Federscheiben) an der Plattform. Das Drehmoment sollte 19,6 -
24,5 Nm betragen.
Hinweis: Zum mitgelieferten Installationsmaterial gehören längere Sechskantbolzen
(M10x25). Verwenden Sie bei einer Montageplattform mit einer Dicke zwischen 5
und 10 mm diese Sechskantbolzen.
Gewindelänge
(effektiv):
12 mm
Unterlegscheibe
Federscheibe
Antennenfuß
Sechskant-
schraube
(M10x25 oder
M10x20)
Montagebasis an der Plattform befestigen
1-6
Bug
Schrauben
zwei Schrauben auf der anderen Seite
Unterlegscheibe
Federscheibe
Sechskantschraube (M10x20)
bis zu 5 mm: M10x20
5 - 10 mm:
M10x25
über 10 mm: selbst beschaffte Bolzen
Plattform
Silikondichtungsmittel auftragen.
