Abstimmung des Netzteils für MODEL 1954C-BB
1. TIMING JUSTIEREN wählen und Softkey BEARB
drücken.
2. ON wählen, dann Softkey C: ENTER drücken.
3. Sie werden gefragt, ob Sie senden möchten. Knopf
ENTER drücken.
4. Mit Taste RANGE den Bereich "6 nm" wählen.
5. Softkey E: RETURN drücken.

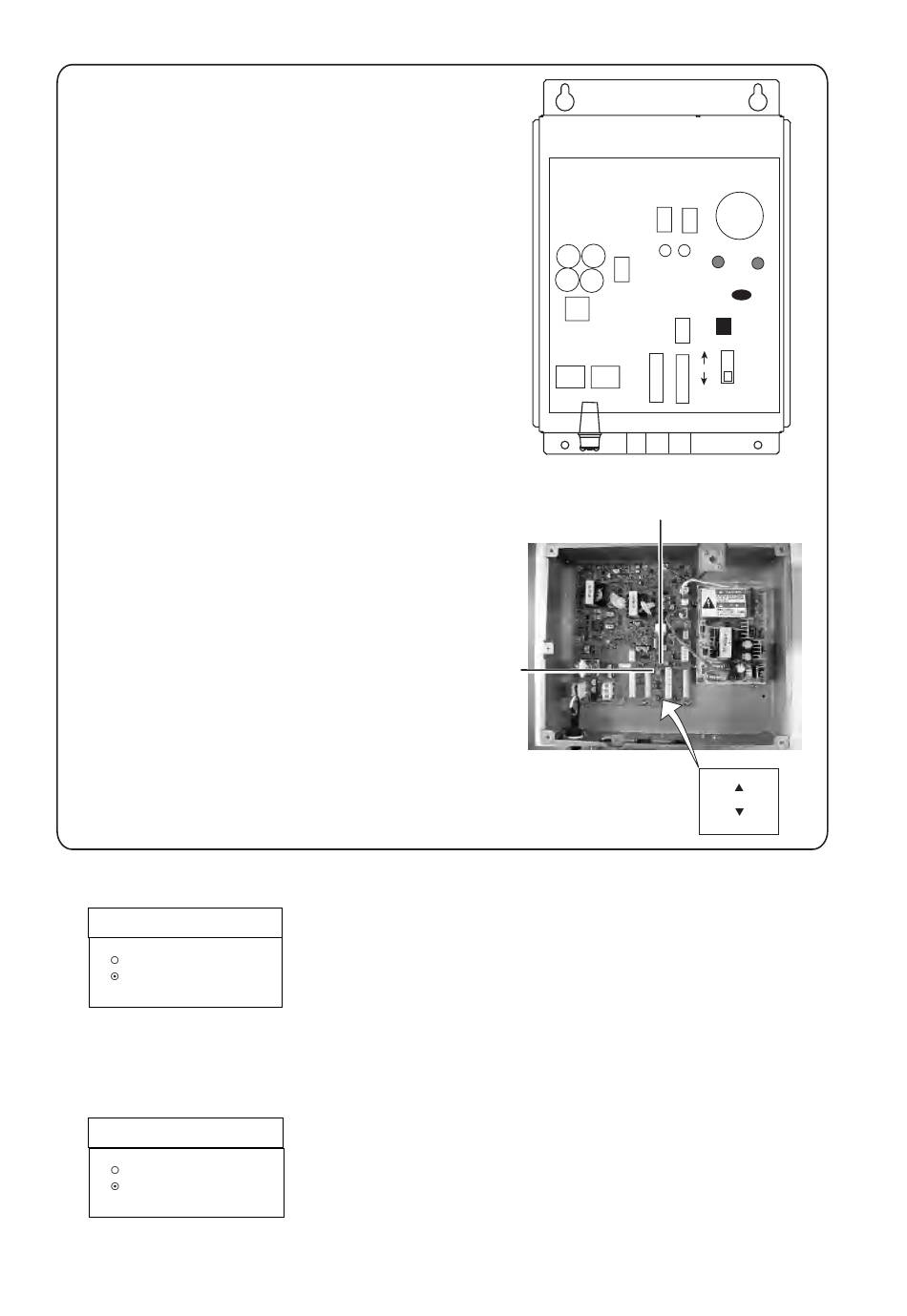

6. Deckel des Netzteils öffnen und Schalter SW1 auf der
Netzplatine in die obere Position (Abstimmung) bringen.
7. Potentiometer R36 im Uhrzeigersinn so weit verstellen,
bis LED CR13 am hellsten leuchtet.
8. Schalter SW1 in die untere Position (Standard) bringen.
9. ANTENNENROTATION auf ROTIEREN einstellen.
10. Deckel des Netzteils wieder anbringen.
11. Weiter mit Schritt 20.
Abstimmung des Netzteils für MODEL 1964C-BB
1. Nach den obigen Schritten 1 bis 5 vorgehen.
2. Deckel des Netzteils öffnen und Schalter S111 auf der
Netzplatine in die obere Position (TUNE ADJ) bringen.
3. Potentiometer R123 im Uhrzeigersinn so weit verstellen,
bis LED CR113 am hellsten leuchtet.
4. Schalter S111 in die untere Position (END ADJ)
bringen.
5. ANTENNENROTATION auf ROTIEREN einstellen.
6. Deckel des Netzteils wieder anbringen.
7. Weiter mit Schritt 20.
23. RADAR EINSTELLUNG wählen, dann Softkey C: BEARB drücken.
RADAR EINSTELLUNG
▲
EIN
AUS
▼
24. EIN wählen, dann Softkey C: ENTER drücken. Anschließend werden Video und Abstimmung
des Radars automatisch eingestellt.
25. Nach fertiger Abstimmung TIMING JUSTIEREN wählen und Softkey C: BEARB drücken.
TIMING JUSTIEREN
▲
EIN
AUS
▼
POWER Board
19P1006
R123
3-6
TP5
TP2
CR13
R36
Upward
SW1
Downward
CR113
S111
TUNE ADJ
S111
END ADJ
