1.4 Montage der Antenneneinheit von MODEL
1834C-BB
1.4.1 Hinweise zur Montage
•
Siehe Hinweise zur Montage für MODEL 1824C-BB auf Seite 1-5.
1.4.2 Montageanleitung
1. Öffnen Sie vorsichtig die Verpackung der Antenneneinheit.
2. Lösen Sie die vier Schrauben an der Basis der Radom-Abdeckung, und nehmen Sie die
Abdeckung ab.
Die Montagefläche muss parallel zur Wasserlinie liegen und fünf Löcher (vier
Befestigungslöcher und eine Kabeleinführung) enthalten. Die Abmessungen finden Sie in
der Umrisszeichnung am Ende dieses Handbuchs.
Die Einheit wird so eingestellt, dass ein Zielecho aus Bugrichtung auf dem Bildschirm unter
einem Winkel von Null Grad (Vorauslinie) angezeigt wird. Achten Sie beim Bohren darauf,
dass die Löcher parallel zur Längsschifflinie liegen.
3. Bereiten Sie eine Plattform (Holz, Stahl* oder Aluminium) mit einer Dicke von 5 bis 10 mm
für die Antenneneinheit vor.
Für das Befestigen der Antenneneinheit an einem Mast auf einem Segelboot ist eine
zusätzliche Montagehalterung erhältlich. (Siehe Seite 1-17.) Lokalisieren Sie die
Kabeleinführung an der Radom-Basis. Positionieren Sie die Radom-Basis so, dass die
Kabeleinführung zum Heck zeigt. Diese Ausrichtung muss so genau wie möglich erfolgen.
*: Treffen Sie bei einer Plattform aus Stahl geeignete Maßnahmen zum Korrosionsschutz.

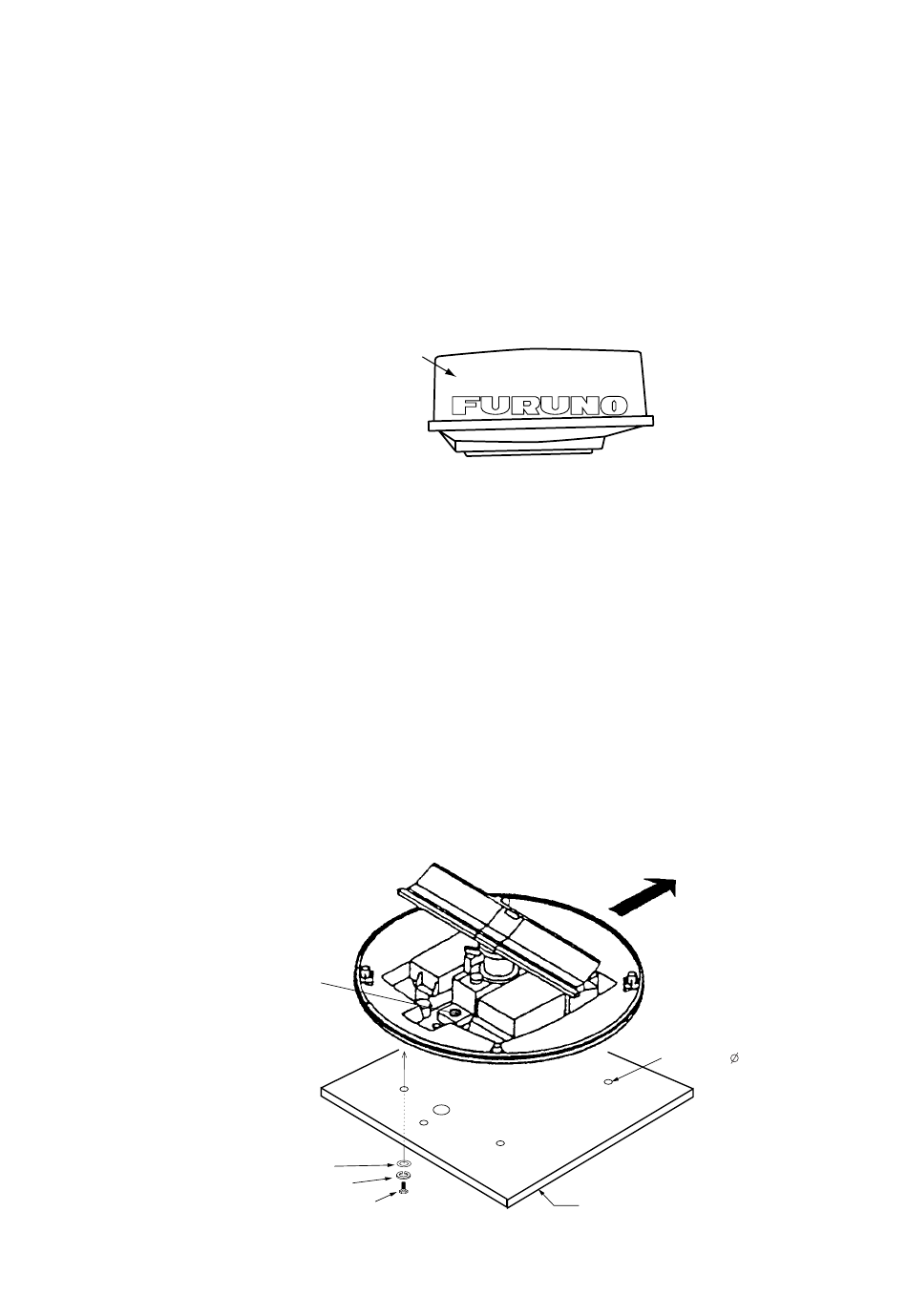

Kabeleinführung
Unterlegscheibe
Federscheibe
Sechskantschraube M10x25
Radom-Abdeckung
Antenneneinheit
Antenneneinheit, Abdeckung entfernt
1-13
Bug des Schiffs
4 Löcher 10
Plattform
