1.1.2 Montageanleitung
Bündige Montage
Befolgen Sie für die Montage des Bediengerätes in einer Konsole (mit Zubehör FP03-10001)
die folgende Anleitung:
1. Am Einbauort einen Ausschnitt vornehmen (siehe dazu die Umrisszeichnung am Ende
dieses Handbuchs).
2. Das Bediengerät in den Ausschnitt einsetzen.
3. Montageplatte mit vier Schrauben M4 x 10 an der Rückseite des Bediengeräts anbringen.
4. Vier Flügelschrauben mit Flügelmuttern verschrauben.
5. Bediengerät mit den vier in Schritt 4 vorbereiteten Flügelschrauben und Flügelmuttern am
Einbauort befestigen.
6. Zum Schutz des Bediengeräts die Abdeckung anbringen.
Entfernung der Abdeckung
Halten Sie Ihre Daumen auf die Stellen, die in der
Abbildung rechts eingekreist sind. Heben Sie
dann die Abdeckung ab, während Sie mit den
Daumen darauf drücken.
280±1

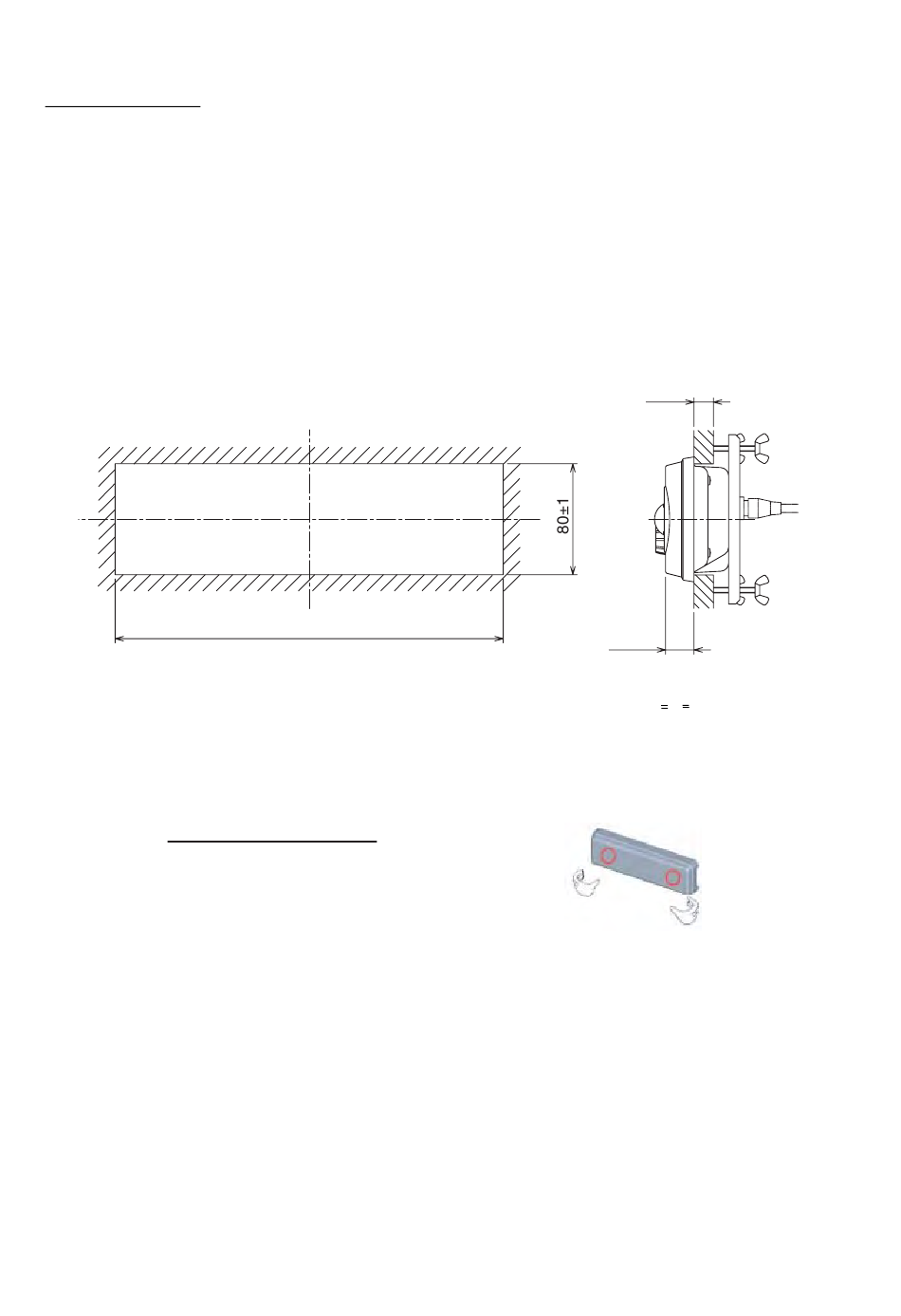

Bündige Montage des Bediengeräts
1-2
(A)
20.5
A: Dicke der Platte
10<A<20 mm
