OPTIONALES ZUBEHÖR
4.1 Externer Summer
Der externe Summer erzeugt einen lauteren Alarmton, wenn ein Alarm ausgelöst wird.
Externer Summer
Typ:
XH3-BZ-L970
Code-Nr.: 000-146-422
1. 11 Schrauben und 9 Anschlüsse lösen, um die Abdeckung zu entfernen.
2. Mit einem Messer ein „Kreuz" in die Kunststoffbuchse auf der hinteren Abdeckung
schneiden.
3. 3P-Stecker des Summers von außen durch die Kunststoffbuchse führen.

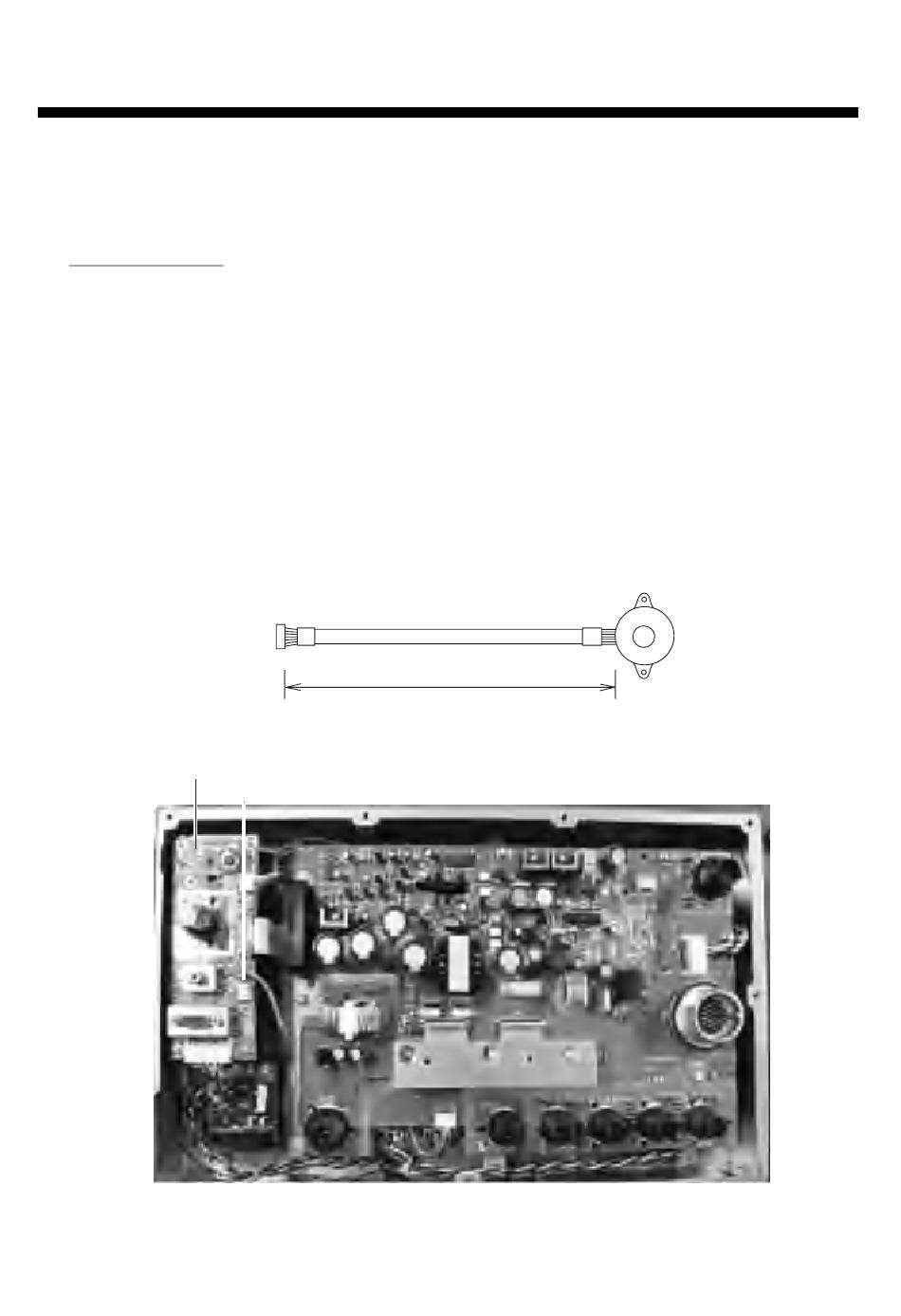

4. 3P-Stecker mit Anschluss J307 auf der Platine 19P1013 verbinden. Siehe unten.
5. Abdeckung schließen.
6. Summer höchstens 1 m von der Prozessoreinheit entfernt mit zwei Blechschrauben
befestigen.
19P1013
3P-Stecker
J307
Prozessoreinheit (Abdeckung entfernt)
etwa 1 m
4-1
Summer
