3. Führen Sie vier Sechskantbolzen (M12x60, im Lieferumfang enthalten) und
Dichtungsunterlegscheiben (
Antennengehäuse ein, wie unten gezeigt.
4. Drehen Sie die Unterlegscheiben (M12, im Lieferumfang enthalten), die Federscheiben
(M12, im Lieferumfang enthalten) und die Muttern (M12, im Lieferumfang enthalten) auf die
Sechskantbolzen. Ziehen Sie die Muttern fest. Ziehen Sie nicht die Sechskantbolzen selbst
fest, da dies die Dichtungsunterlegscheiben beschädigen könnte.
5. Bestreichen Sie die Unterlegscheiben, die Federscheiben, die Muttern und die äußeren
Flächen der Bolzen mit einem korrosionsbeständigen Dichtungsmittel.
6. Bereiten Sie den Erdungspunkt auf der Montageplattform mittels eines Bolzens M6x25,
einer Mutter und einer Unterlegscheibe vor (innerhalb von 300 mm der Erdung an der
Antenneneinheit).
7. Verlegen Sie den Erdungsdraht (RW-4747, 340 mm, im Lieferumfang enthalten) zwischen
dem Erdungspunkt und der Erdung.
30, im Lieferumfang enthalten) von oben in das
Ф

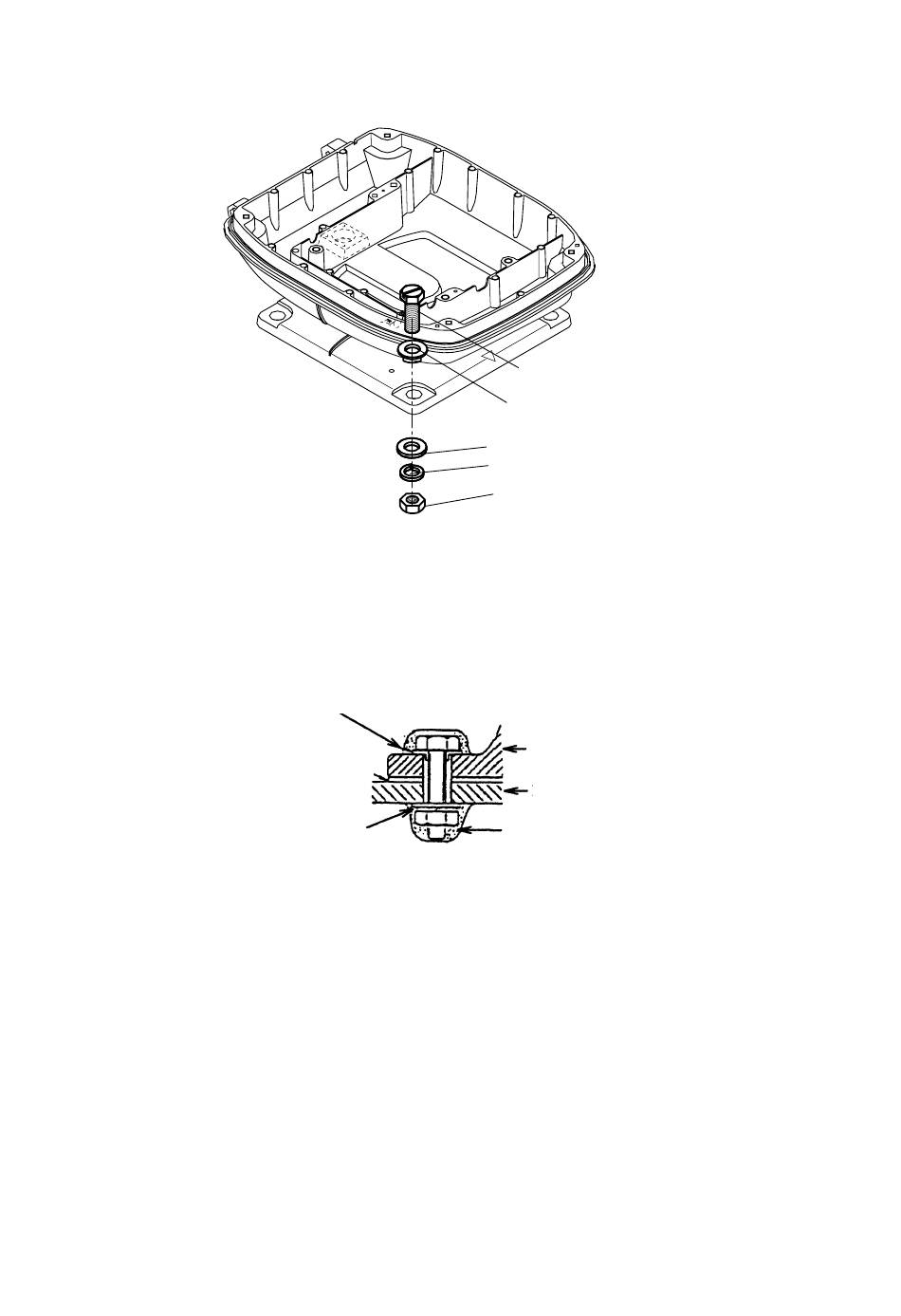

Antennengehäuse befestigen
Dichtungsunterlegscheibe
Gummimatte
Unterlegscheibe
Antenneneinheit an der Montageplattform befestigen
Sechskantschraube
Dichtungsunterlegscheibe
Unterlegscheibe
Federscheibe
Mutter
Antenneneinheit
Montageplattform
Silikondichtungsmittel
