1.2 Montage der Prozessoreinheit
Die Einheit eignet sich für die Montage am Deck, auf einem Tisch oder an einem Schott. Bei der
Wahl des Montageortes sind die folgenden Punkte zu beachten:
•
Das Gerät vor direkter Sonneneinstrahlung schützen.
•
Wählen Sie eine Stelle mit mäßiger und konstanter Temperatur und Luftfeuchtigkeit.
•
Berücksichtigen Sie die Länge des Kabels zwischen Prozessoreinheit, Antenneneinheit
(oder Netzteil) und Bediengerät.
•
Achten Sie bei der Schottmontage darauf, dass die Montagestelle stark genug ist, das Gerät
(4,1 kg) auch bei schwerem Seegang zu tragen.
•
Lassen Sie rings um das Gerät genügend Raum für Wartung und Instandhaltung frei.
Empfohlene Angaben für den Freiraum finden Sie in der Umrisszeichnung am Ende dieses
Handbuchs.
•
Ein Magnetkompass, der sich zu nahe an der Prozessoreinheit befindet, wird gestört. Halten
Sie die Sicherheitsabstände für Kompasse ein, die in den SICHERHEITSHINWEISEN
genannt werden, um Störungen von Magnetkompassen zu vermeiden.
Tisch- oder Deckmontage: Mit vier Blechschrauben befestigen.
Schottmontage: Vier Befestigungsbohrungen auf dem Schott markieren. Zwei Blechschrauben
an den unteren Befestigungsstellen bis auf 5 mm eindrehen. Prozessoreinheit auf die
Schrauben setzen und zwei Blechschrauben an den oberen Positionen einschrauben. Alle
Schrauben festziehen.
POWER
F.G.
1
3
0.3 A MAX
2
GND
OUTPUT
12 VDC
NTSC/PAL
RGB OUT
OPTION
INPUT
1
2
12-24 VDC
3
GND
CARD SLOT
310±0.5

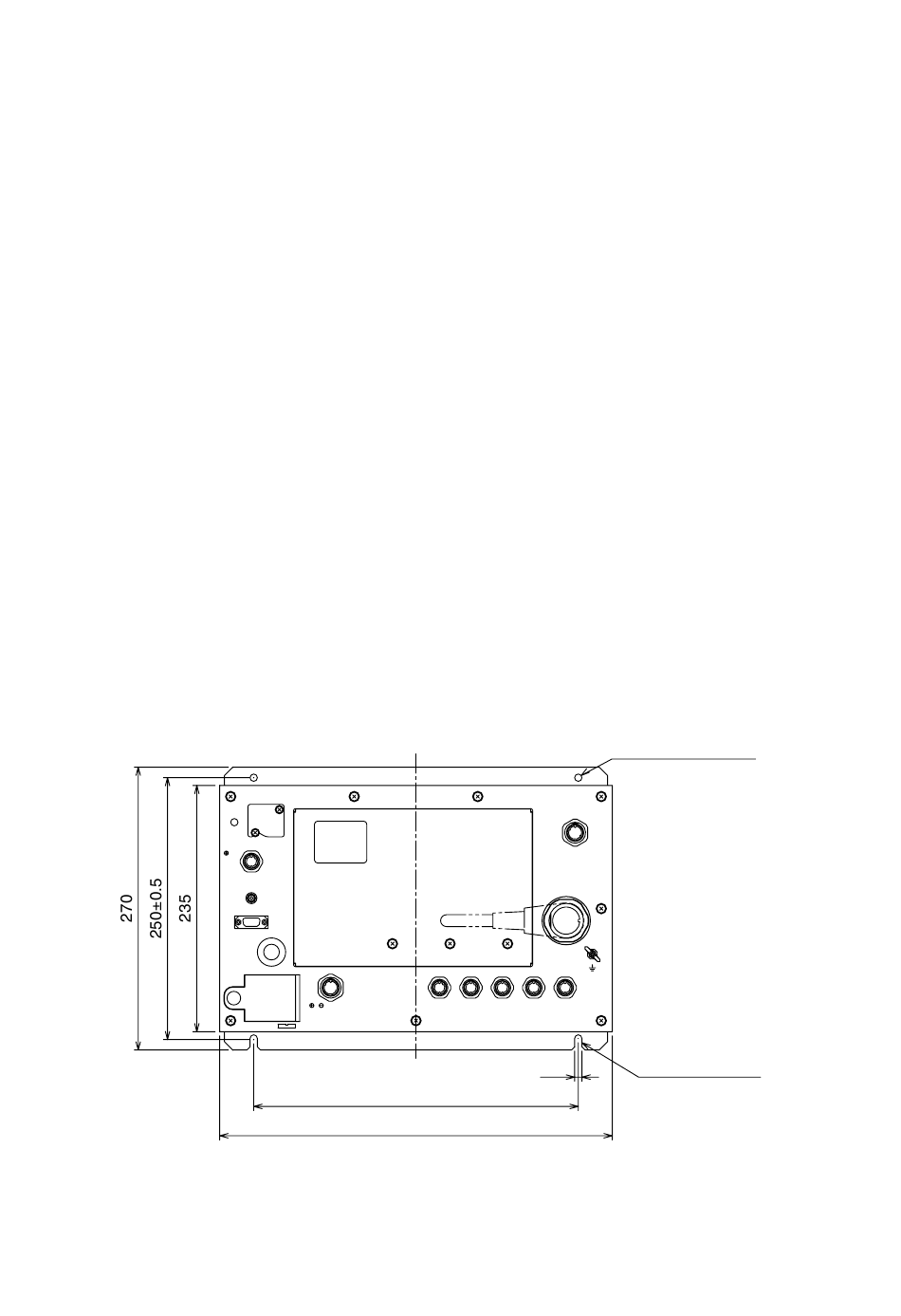

Prozessoreinheit, Montagemaße
REMOTE FMD DISPLAY
DJ-1
NETWORK
CONT
DATA 3
DATA 2
DATA 1
7
375
1-4
2-φ7 Befestigungs-
bohrungen
2 Befestigungs-
bohrungen
