2.2.3 Strombedarf, Ersetzen von Sicherungen
Strombedarf
Der Strom für Netzteil und Sichtgerät muss vom selben Netzschalter auf der Schalttafel
stammen.

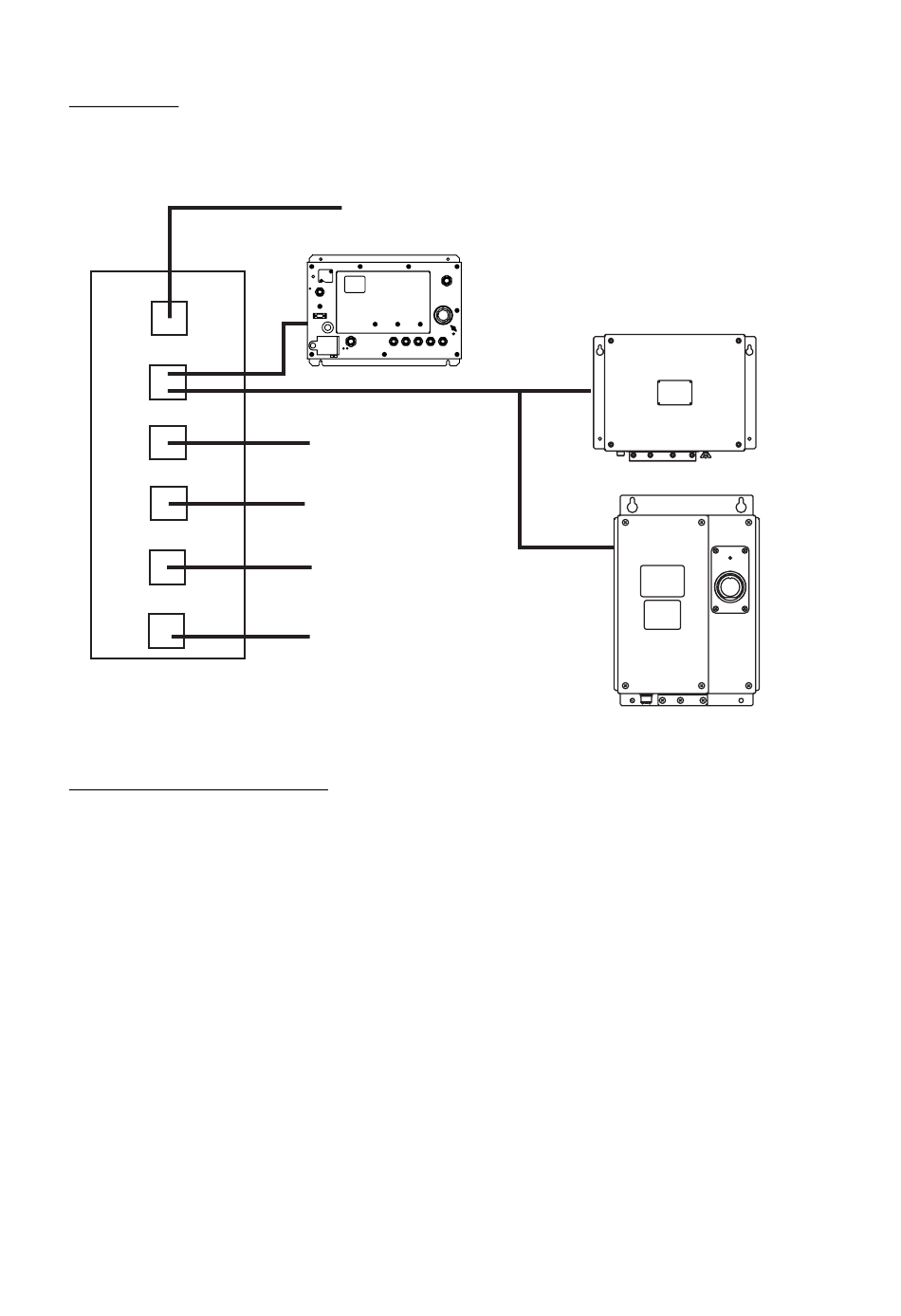

Schalttafel des Schiffes
Verbindung der Prozessoreinheit und des Netzteils mit der Schalttafel
Auswechslung der Sicherung
Das Netzteil wird mit einer 15-A-Sicherung geliefert. Ersetzen Sie die 15-A-Sicherung durch
eine 7-A-Sicherung (im Lieferumfang enthalten), wenn die Schiffsbatterie eine
24-V-Gleichspannungsbatterie ist. Die Sicherung in der Prozessoreinheit ist auch für 15 A.
Ersetzen Sie sie durch eine 3-A-Sicherung.
Weiteres Gerät
(z. B. GPS, E/S)
Prozessoreinheit
POWER
F.G.
SLAVE DISPLAY
1
3
2
GND
OUTPUT
12 VDC
NTSC/PAL
RGB OUT
DJ-1
OPTION
1
2
INPUT
NETWORK
CONT
DATA 3
DATA 2
DATA 1
12-24 VDC
3
GND
CARD SLOT
Weiteres Gerät
(z. B. GPS, E/S)
Weiteres Gerät
(z. B. GPS, E/S)
Weiteres Gerät
(z. B. GPS, E/S)
Weiteres Gerät
(z. B. GPS, E/S)
2-7
Netzteil
PSU-008
Netzteil
PSU-005
